医用一次性注射器精细三维结构设计

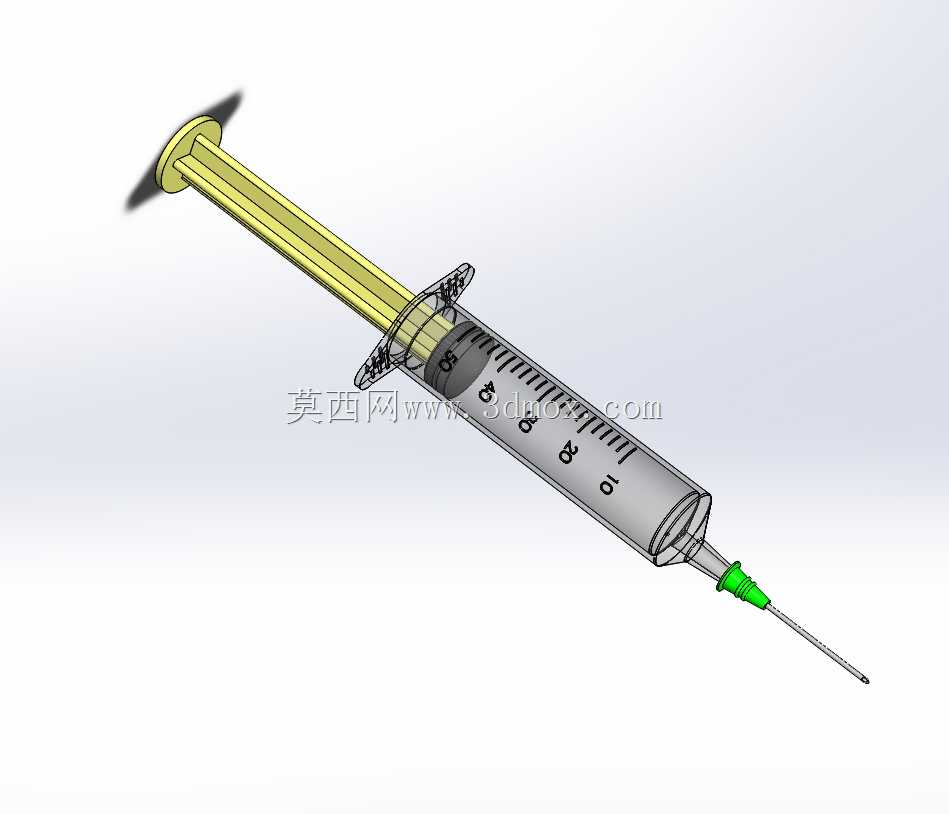

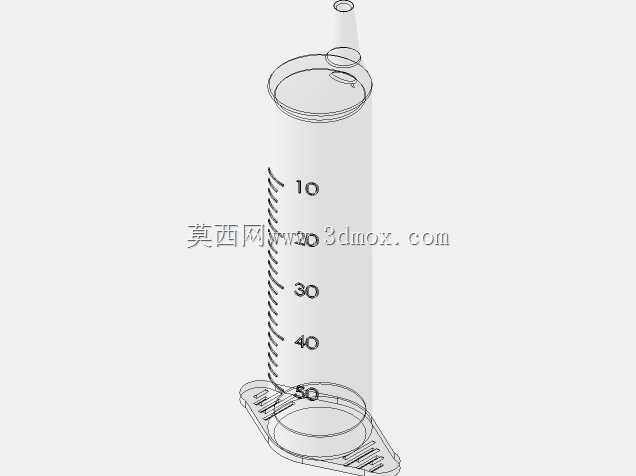

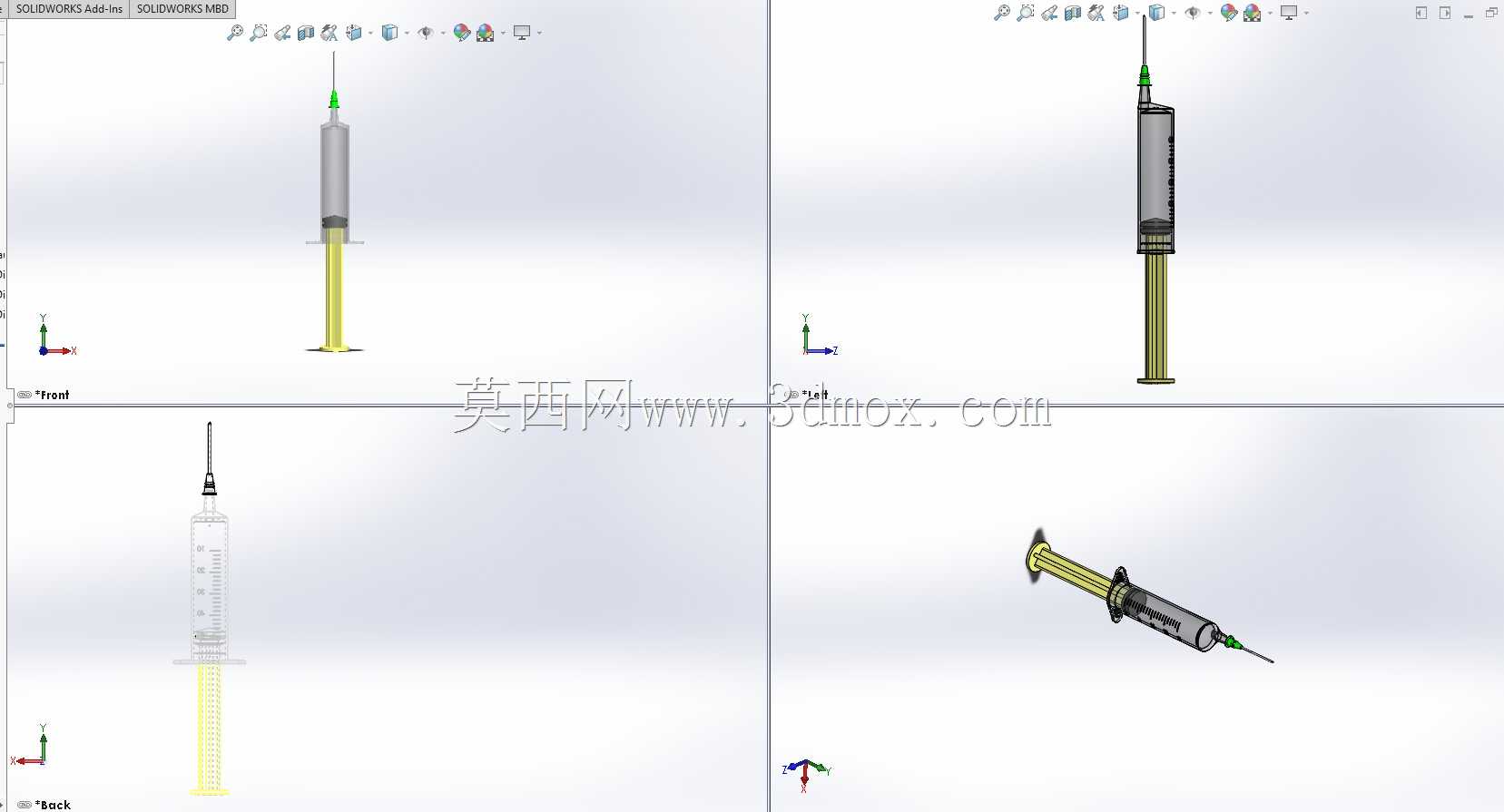

　　在临床诊疗、药剂抽取、实验室液体定量移取场景中，注射器是应用频次极高的基础器具，这款三维结构完整还原了常规10ml规格注射器的全部装配细节，可用于医疗设备配套结构干涉校验、医用耗材结构教学演示、注射类操作仿真场景搭建。从实际功能实现逻辑出发，设计时优先保障推注过程的同轴度与密封性，针筒外壁的刻度标识采用凸台结构建模，每1ml间隔设置长刻度线，0.5ml间隔设置短刻度线，刻度数值沿针筒轴向均匀排布，满足定量取液时的目视读取需求，针筒端部的鲁尔接头结构严格匹配通用针头的装配尺寸，锥面配合角度控制在6%锥度标准范围内，保证针头安装后无松脱、漏液问题。推杆部分采用十字筋结构设计，在保证推杆轴向刚性的前提下尽可能减少耗材用量，

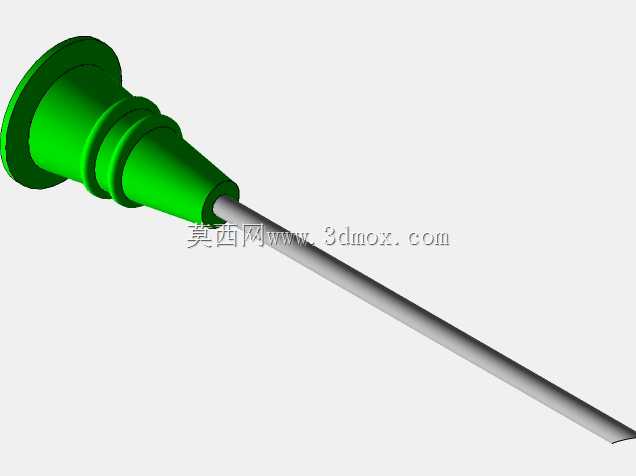

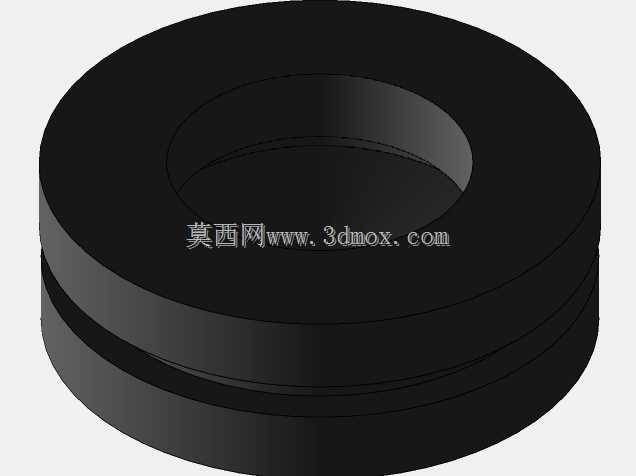

　　推杆端部的活塞胶塞位置设计了环形密封槽，装配后胶塞外圆与针筒内壁过盈配合，推注过程中胶塞可均匀贴附针筒内壁，既避免推注卡顿，又能保证液体抽取、推送时无残留、无渗漏。针头部分拆分了针座、针管两个独立结构，针座与针管的配合位置做了包胶固定的结构示意，针尖部分还原了临床使用的斜切角结构，可直观展示针头刺入的角度特性。从安装边界来看，该款注射器整体轴向长度控制在110mm左右，针筒外径16mm，推杆完全推入时整体长度缩短至75mm，可适配常规的注射器固定夹具、自动注射泵的安装卡槽尺寸，建模时所有配合面均预留了实际生产所需的装配公差，针筒内壁与活塞的配合间隙控制在0.02mm以内，既满足三维装配的运动仿真需求，

　　也可直接用于后续的注塑模具结构设计参考。在结构细节处理上，推杆尾部的推片做了翻边加强结构，手指按压时不会出现边缘变形问题，针筒尾部的法兰边宽度设置为5mm，抽取液体时手指搭靠受力均匀，不会出现硌手或者受力断裂的情况，所有棱角位置均做了R0.3-R0.5的圆角处理，符合医用耗材的安全设计要求，避免生产、使用过程中出现锐边划伤的风险。
