偏心轮式气动驱动执行机构结构设计

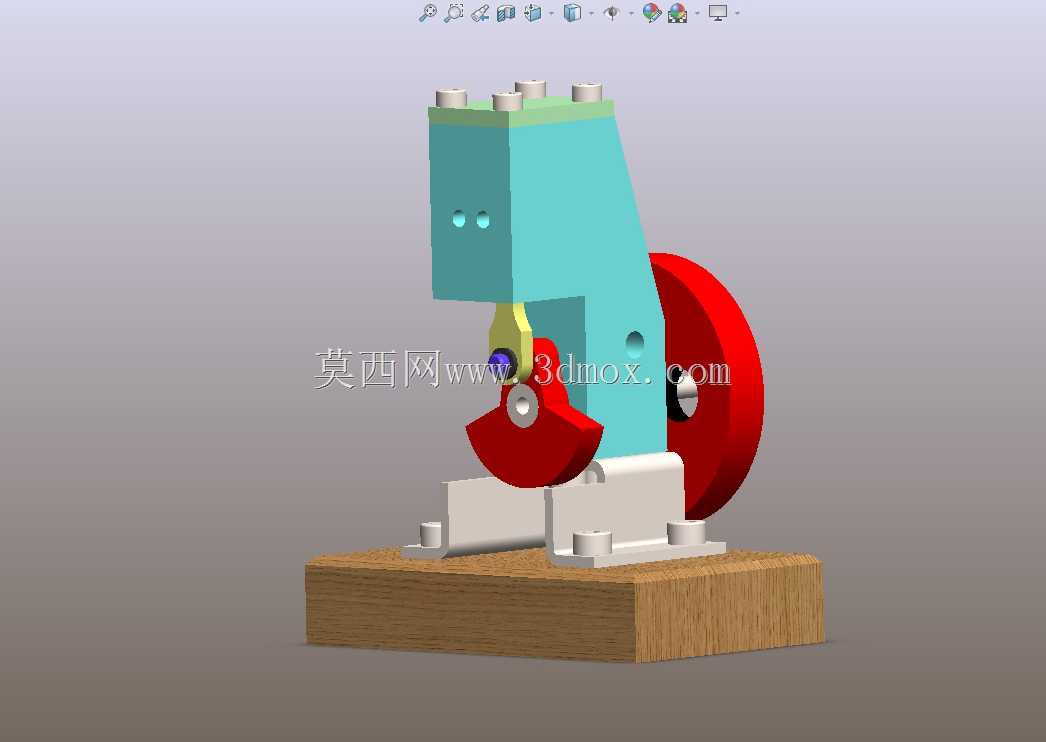

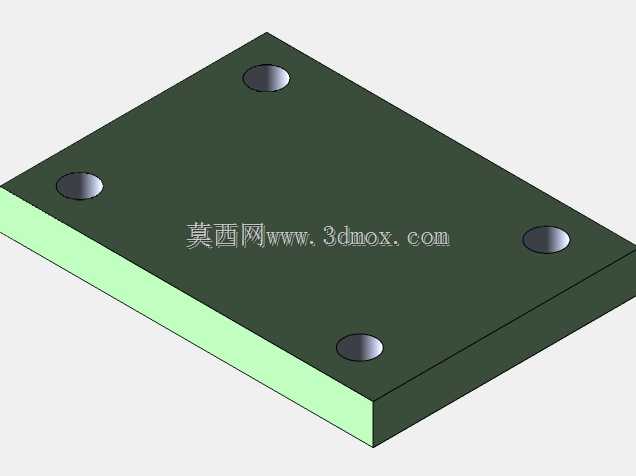

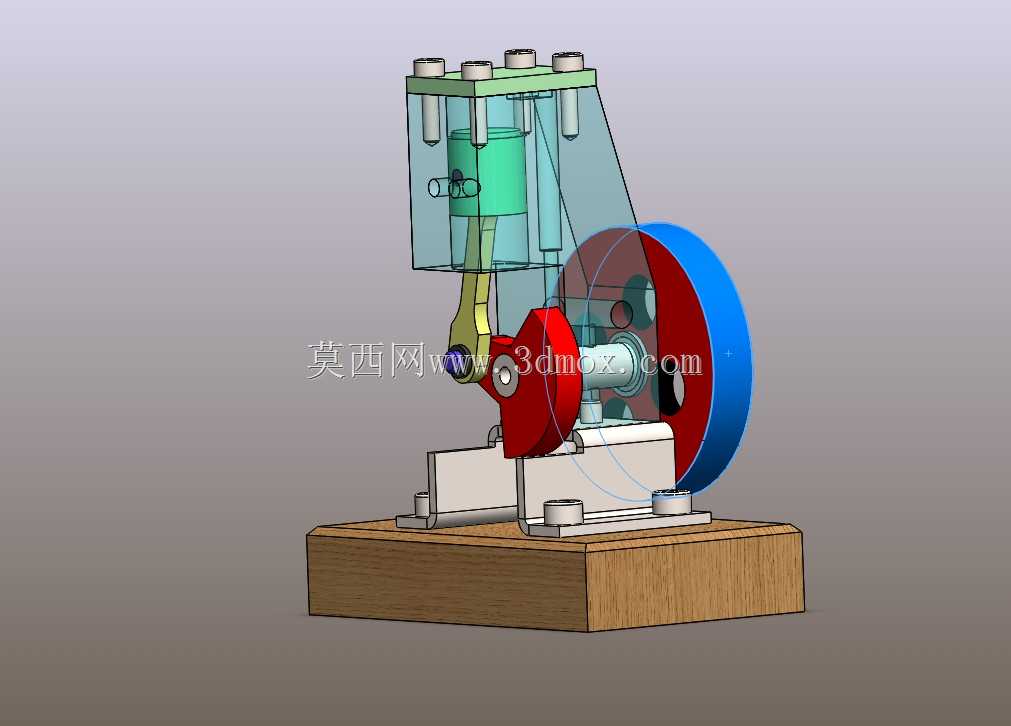

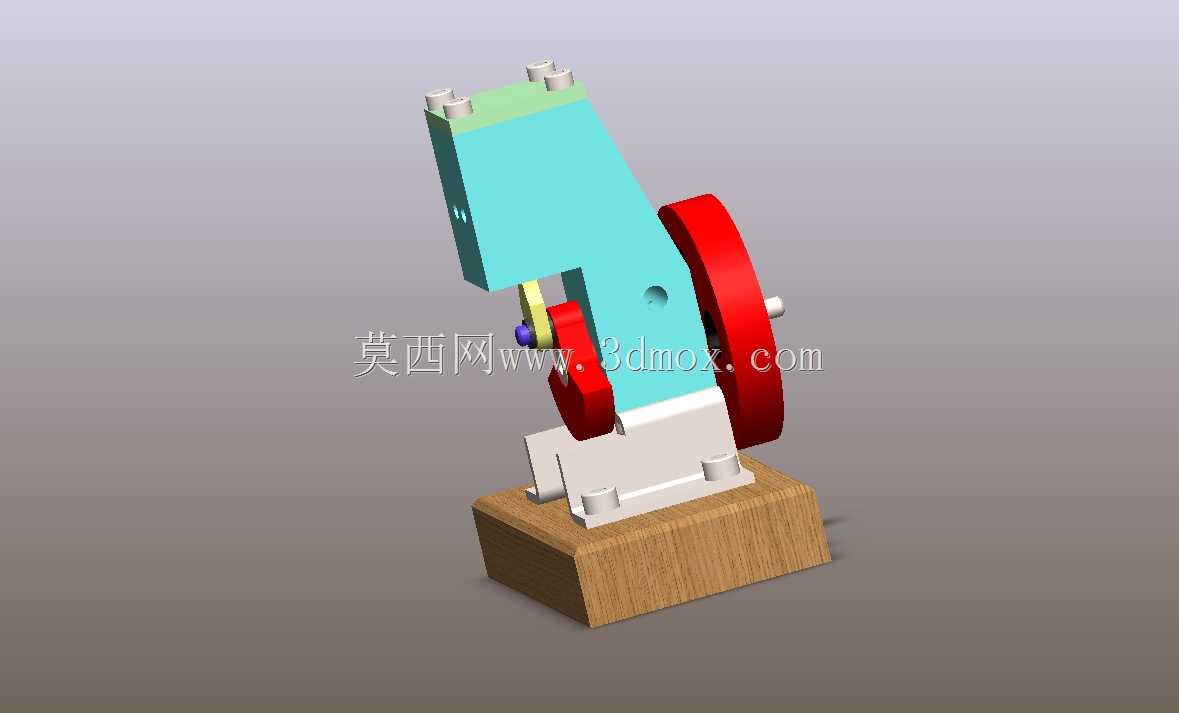

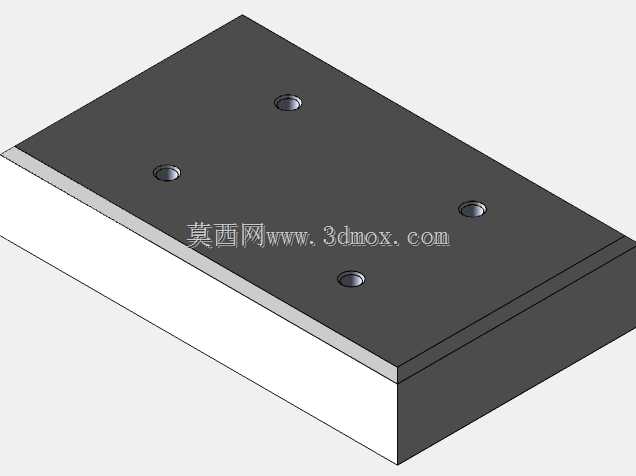

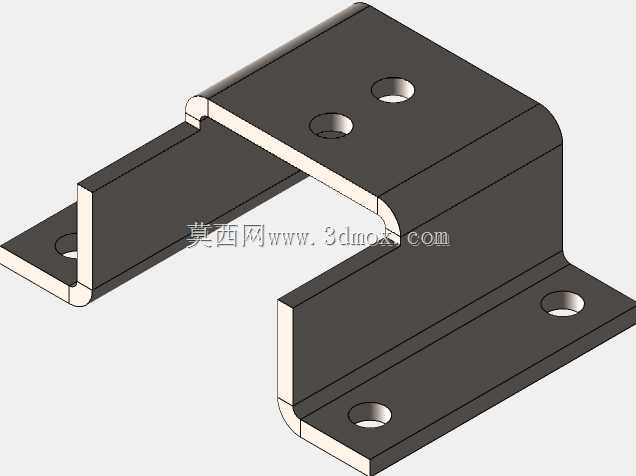

　　这款气动驱动执行机构，核心采用压缩空气作为动力源，通过偏心轮结构将活塞的直线往复运动转化为轮系的旋转输出，在轻工自动化生产线、小型工装夹具驱动、精密送料机构中有着广泛的适配场景。不同于传统叶片式气动马达的结构逻辑，该设计采用摆缸配合偏心轮的传动方案，在低转速工况下能输出更稳定的扭矩，不会出现叶片式马达低速爬行的问题，适合短周期频繁启停的工位使用，比如小型零件的冲压工位、流水线的间歇拨料机构，都可以直接匹配该执行单元作为动力源。从结构设计逻辑来看，整体采用分层堆叠的装配思路，底部的木质安装基座预留了四个标准安装孔位，安装边界尺寸适配常规小型工装的台面板安装需求，基座上方的灰白色承托支架承担整个传动单元的载荷，

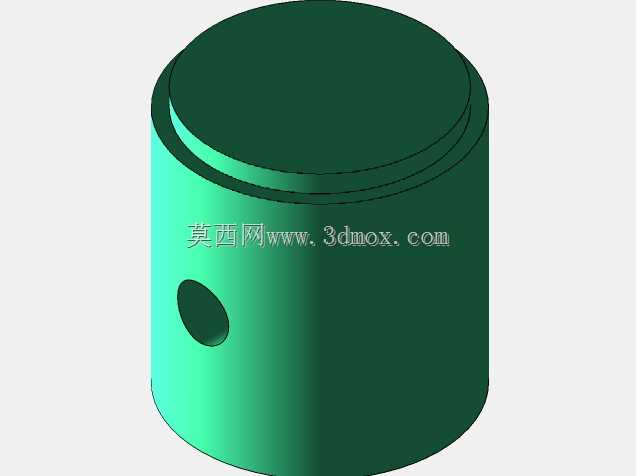

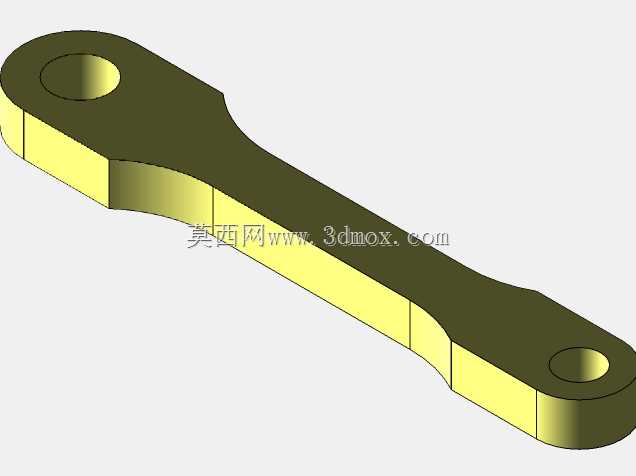

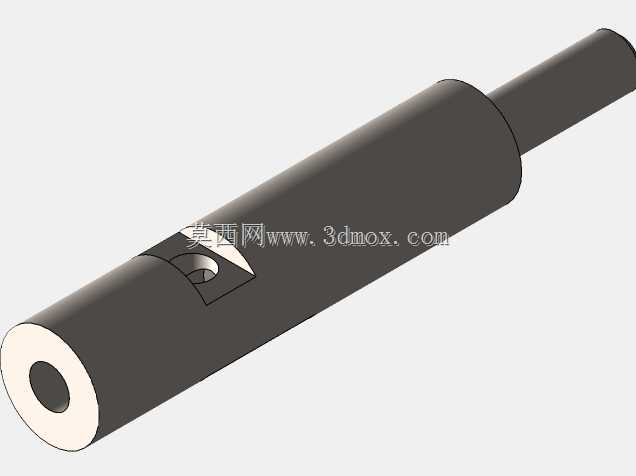

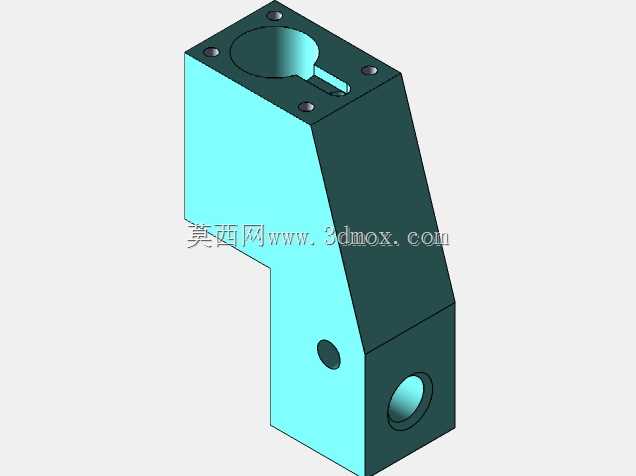

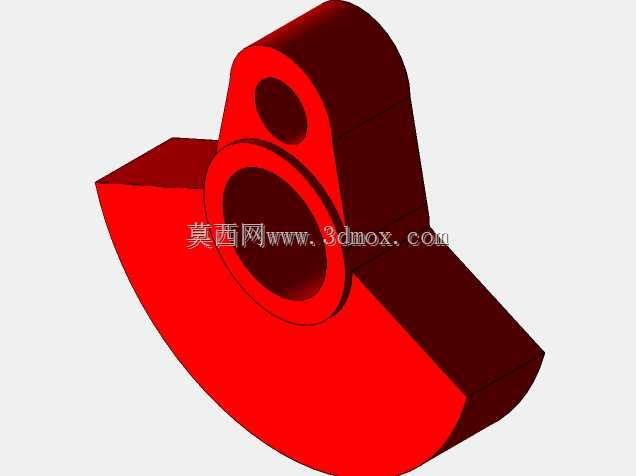

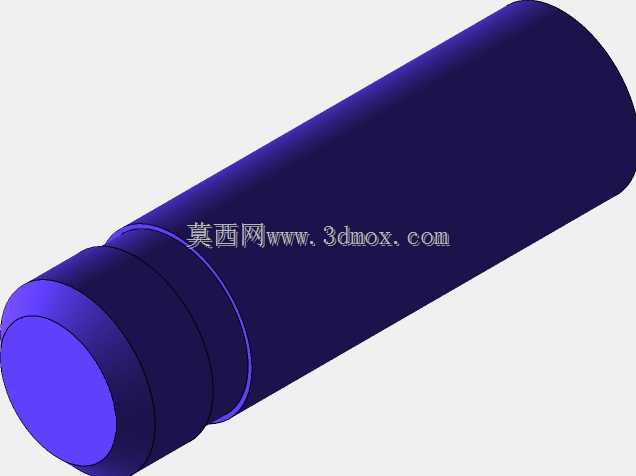

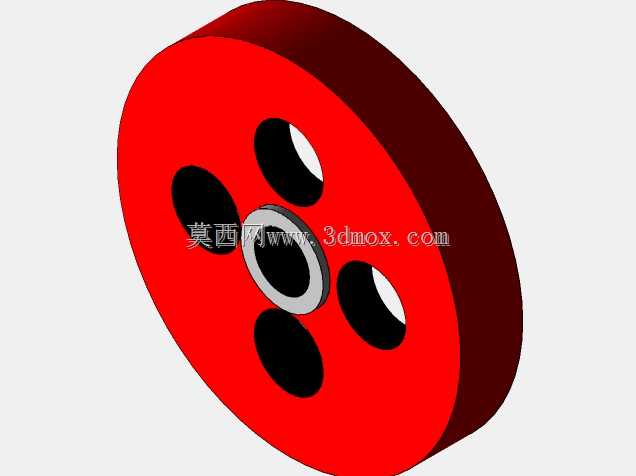

　　支架与上部缸体采用定位销加螺栓的连接方式，既保证装配同轴度，也方便后期拆解维护。青蓝色的缸体部分集成了进气道、活塞腔与排气缓冲结构，活塞端部的黄色连接块直接与偏心轮组件铰接，红色的偏心轮与输出轴采用过盈配合连接，输出轴两端伸出缸体侧壁，可根据实际安装需求选择单侧或双侧连接负载，避免了额外加装联轴器带来的空间占用。设计过程中特意将偏心轮的偏心距控制在合理区间，既保证足够的输出行程，也不会因为偏心距过大导致活塞侧向力超标，加剧缸壁磨损；缸体侧面预留的工艺孔可用于安装调速接头，方便现场调试时根据工位节拍调整往复频率，无需额外加装外置节流阀。整个机构的外形轮廓没有多余的外凸结构，所有紧固件都做了沉头处理，

　　在狭小的设备内部安装时不会与周边管线、结构件发生干涉，输出轴的中心高与常规小型气动执行元件的安装尺寸保持一致，替换现有工位的驱动元件时不需要重新加工安装位，能大幅缩短设备改造的周期。实际应用中，该结构不需要额外的润滑系统，压缩空气经过滤后即可直接驱动，相比电动执行元件，在易燃易爆的涂装、粉体加工工位使用时安全性更高，不会产生电火花风险，同时过载时只会出现转速降低或停转，不会像电机那样出现烧损故障，适合负载波动较大的工况使用。
