章鱼博士仿生多爪机械臂结构设计

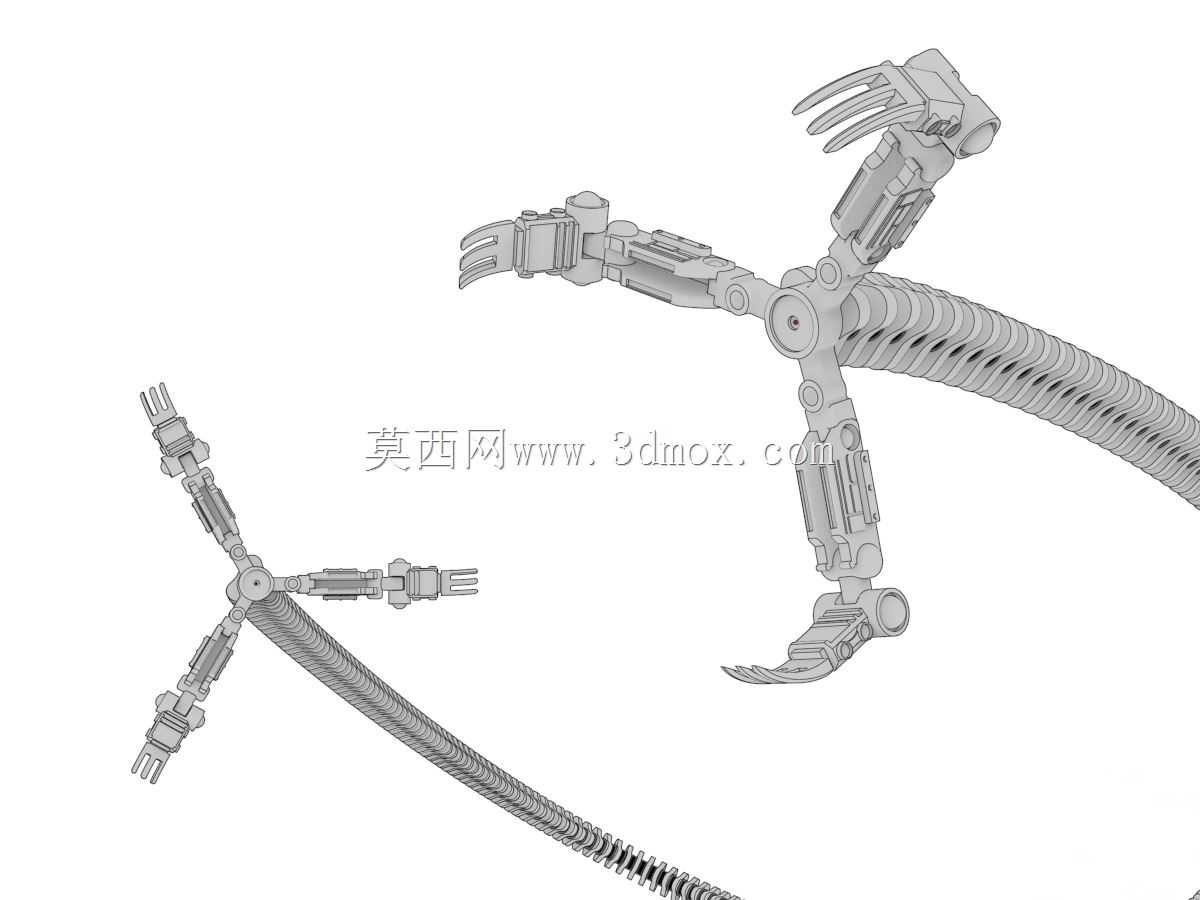

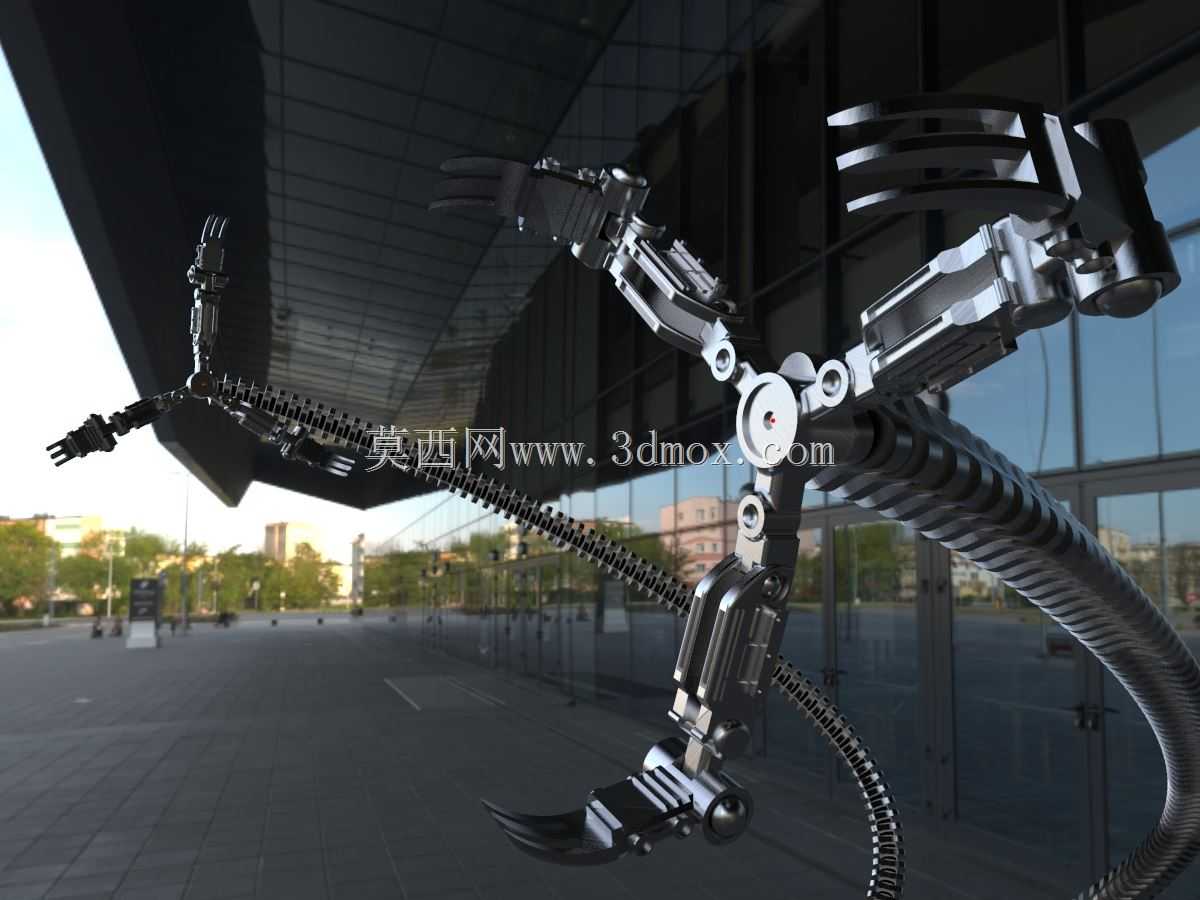

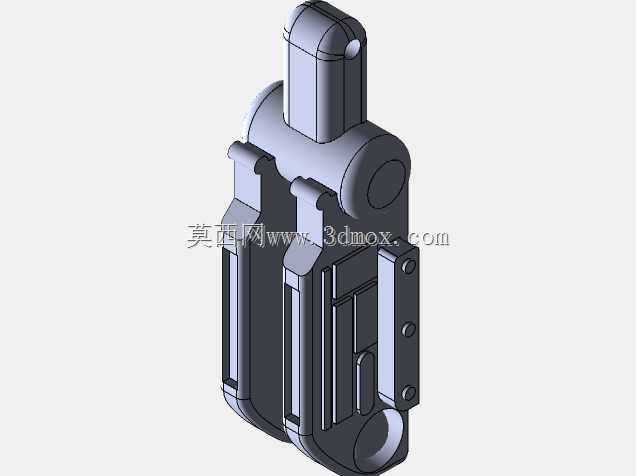

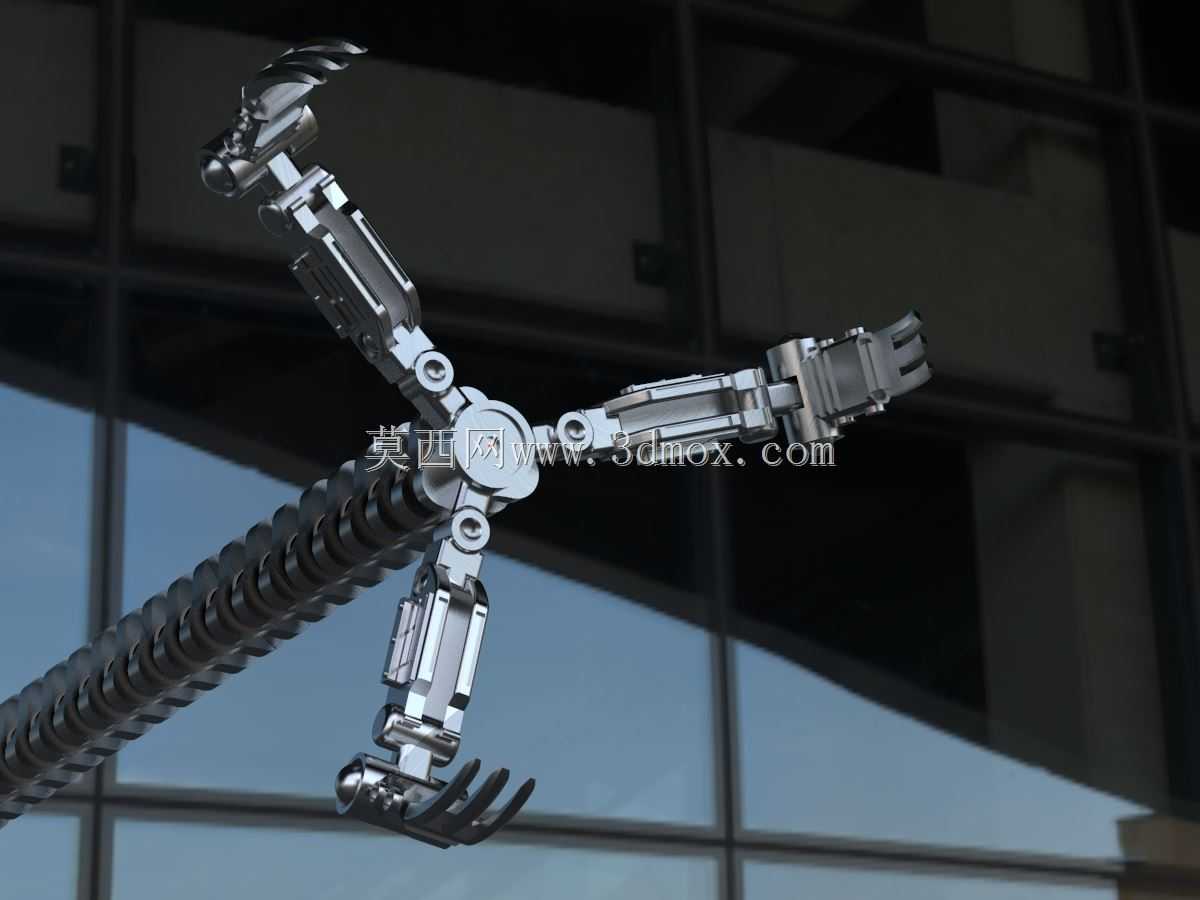

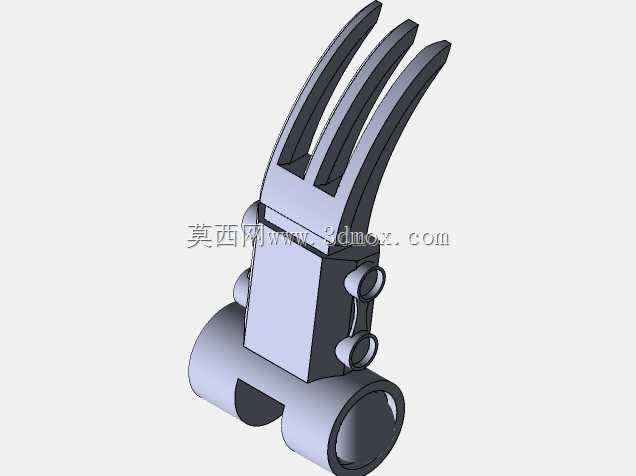

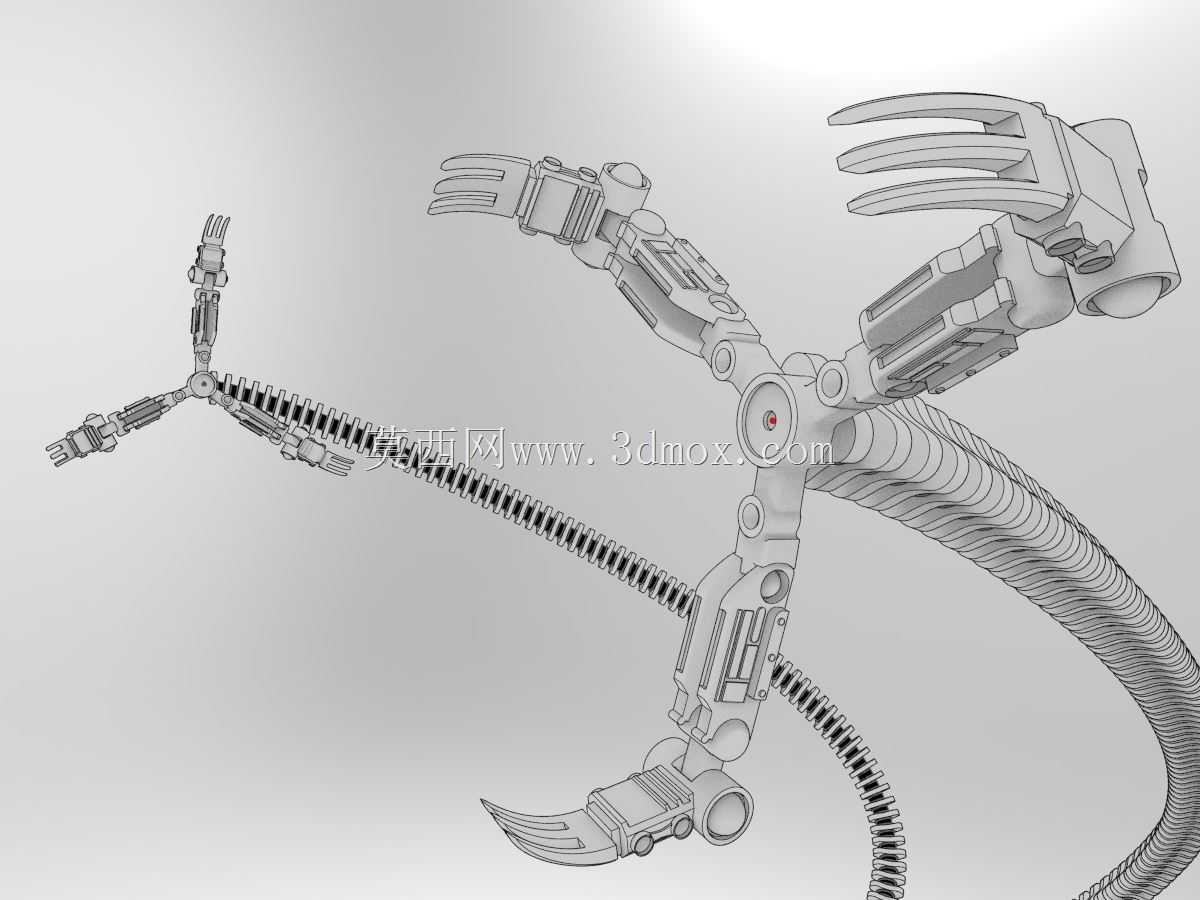

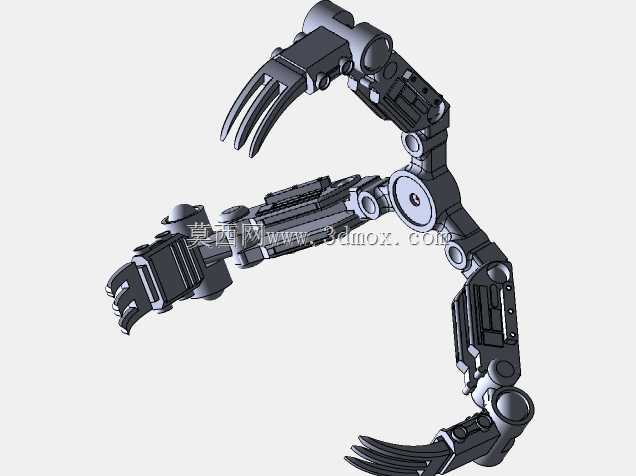

　　这款仿生多爪机械臂的设计参考了影视IP中章鱼博士的机械触手形态，在结构设计上兼顾了仿生外观还原与机械运动合理性，可应用于影视道具制作、科普展项互动装置、特种作业机械手原型验证等场景。从结构布局来看，整套臂组采用中心基座辐射式排布，四条臂体均匀分布在中心基座四周，单条臂体采用多节铰接串联结构，每节铰接处预留了走线空间与转动副安装位，可根据实际载荷需求匹配不同阻尼的铰接轴或是加装微型驱动单元，实现臂体的弯曲、伸展动作。末端执行器采用三爪对中式夹持结构，爪指做了仿生曲面优化，夹持接触面预留了防滑纹理安装位，既可以实现对规则柱状、块状物件的稳定夹持，也能适配不规则异形物件的抓取动作，单爪开合行程可覆盖直径20mm至180mm的被夹持物。

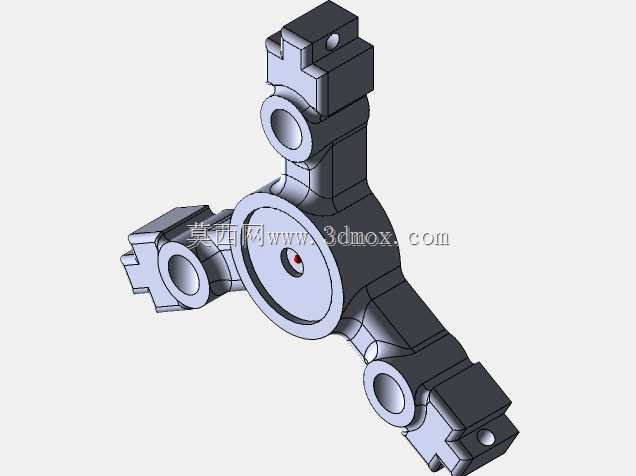

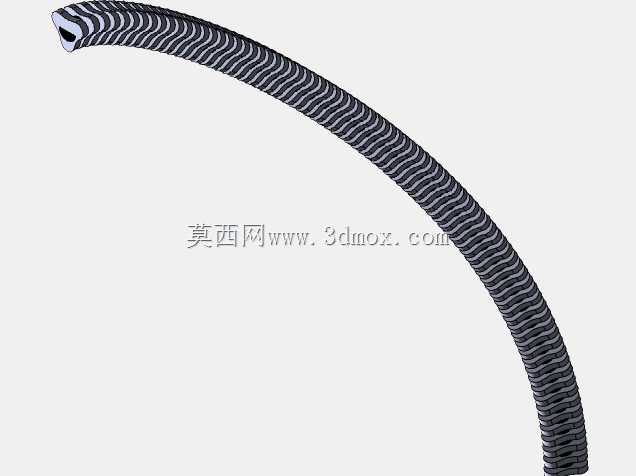

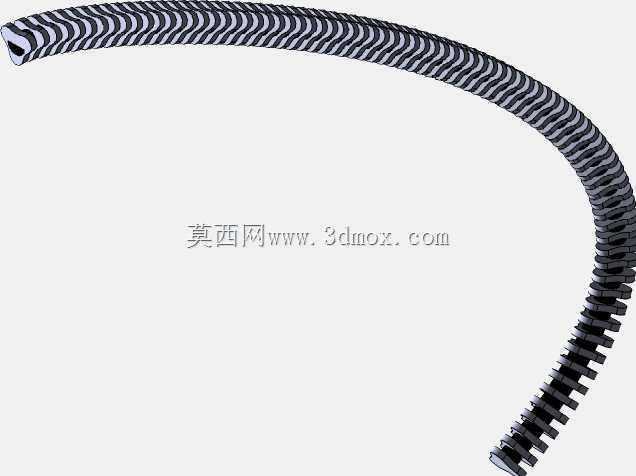

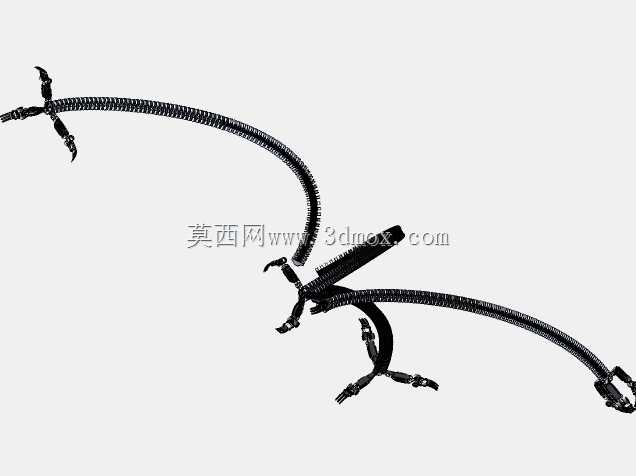

　　臂体外部采用分段式波纹护套设计，既还原了原作机械触手的外观质感，也能对内部的走线、传动结构起到防护作用，避免作业过程中粉尘、碎屑进入铰接缝隙造成卡滞。中心基座采用圆盘式结构，直径控制在220mm，基座上预留了四个均布的安装孔位，可直接固定在移动平台、固定机架或是穿戴式背架上，适配不同的搭载场景。在设计思路上，首先对原作的视觉元素做了工程化转化，没有完全照搬影视设定的夸张比例，而是对每一节臂段的长度、铰接转动角度做了合理约束，单臂完全伸展长度可达1200mm，每节铰接处的俯仰转动角度控制在±45°范围内，避免出现运动干涉，同时保证臂体在完全伸展状态下的结构刚性，末端负载能力可达到5kg。针对不同应用场景，这套结构可做模块化调整：

　　作为影视道具使用时，可将铰接副替换为阻尼转轴，无需加装驱动单元，依靠手动调整姿态即可满足拍摄需求，整体重量可控制在8kg以内，适配穿戴使用的载荷要求；作为特种作业机械手原型时，可在每节铰接处加装伺服舵机，配合中心基座内的控制模块，实现远程操控下的多臂协同作业，可用于狭小空间内的物件拾取、多方位同步夹持等作业场景。臂体的所有结构件均做了等壁厚优化，在保证结构强度的前提下尽可能降低自重，金属材质加工的版本可满足工业场景下的重复作业需求，3D打印制作的轻量化版本可满足展项、道具类的快速落地需求。
