医疗注射用针筒筒体结构三维建模

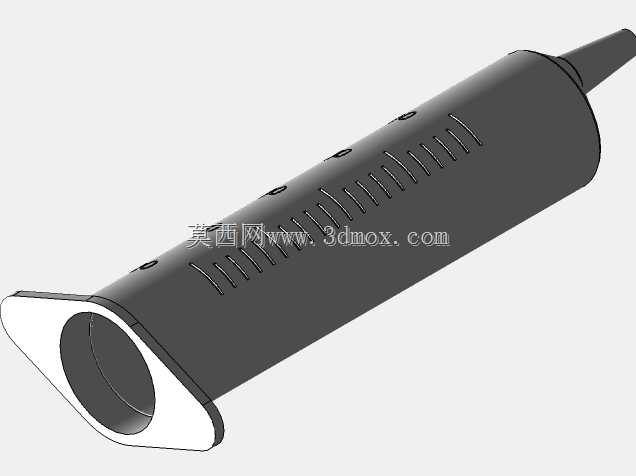

　　在临床诊疗、实验室液体定量移取的场景中，这类筒体结构是手动注射器的核心承载部件，日常使用时需要和内部胶塞活塞杆、前端针头装配座配合完成液体的抽取与推注动作，是一次性医用耗材、实验室精密取液器具里应用极广的基础结构件。从结构设计逻辑来看，筒体外侧排布的等距刻度凸棱，并非单纯的装饰结构，一方面是为注塑成型时提供均匀的冷却收缩余量，避免筒体壁厚不均导致的翘曲变形，另一方面也能在握持时增加手指与筒体的摩擦力，戴医用橡胶手套操作时也不会出现打滑脱手的情况；筒体尾部的外翻法兰边，是注射操作时的手指承力位，设计时特意做了圆弧过渡处理，避免长时间按压时硌伤操作人员指腹，同时法兰边的宽度经过反复校核，刚好适配成人手指的指腹宽度，

　　推注发力时受力均匀不会产生局部压强过高的问题。筒体前端的锥度衔接段，采用标准的鲁尔接头锥度设计，能够和通用规格的针头针座形成过盈密封配合，不需要额外添加密封件就能承受临床推注时的液体压力，不会出现漏液的情况；筒体内壁的设计粗糙度要求达到Ra0.8以下，保证和橡胶活塞配合时的滑动顺畅度，既不会因为间隙过大出现漏液，也不会因为摩擦阻力过大导致推注时卡顿、液体流速不稳。从安装边界来看，筒体的整体外径控制在常规注射器的通用尺寸范围内，能够适配市面上绝大多数的注射器推杆、活塞以及针头配件，不需要单独开模制作配套零件，筒体的有效储液腔长度经过测算，能够覆盖对应标称容量的液体盛装需求，同时预留了活塞的安全行程余量，

　　避免推注到行程末端时活塞脱出筒体。在建模过程中，筒体外侧的刻度凸棱采用等距阵列的方式生成，每个凸棱的深度、宽度都保持一致，保证注塑成型时模具的加工便利性，同时筒体的壁厚整体保持均匀，所有转角位置都做了圆角过渡，避免注塑时出现应力集中导致的部件开裂，也能减少使用过程中残留液体的清洁死角，适配医用器具的消毒、一次性使用的生产需求。这类结构除了应用在常规医疗注射器上，也可以拓展到工业点胶、实验室微量试剂移取的器具结构中，只需要调整筒体的长度、内径参数，就能适配不同容量、不同应用场景的使用需求，结构的通用性极强。
