Arduino开源控制板集成面包板结构设计

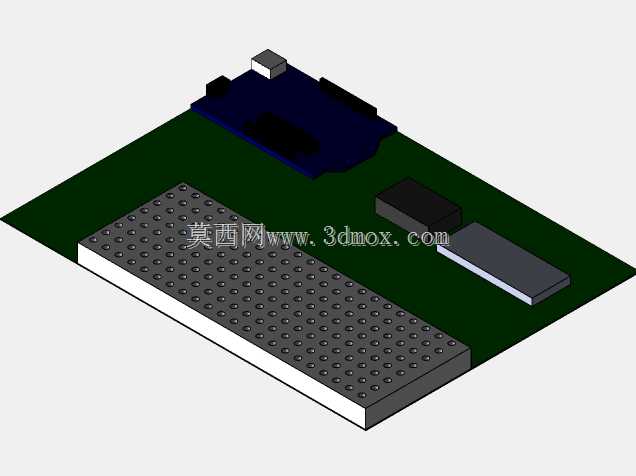

　　在电子原型开发、教学实验、小型智能设备快速验证场景中，这类集成面包板的Arduino控制板结构是硬件开发者最常用的载体之一。不同于成品商用控制板的紧凑封装，该设计在标准Arduino主控板的布局基础上，将无焊面包板直接集成在PCB板载区域，省去了外接面包板的接线冗余，适合实验室快速搭建验证电路、学生课程设计、小型创客项目的初期功能调试。从结构设计逻辑来看，整体布局优先考虑接线操作的便利性：面包板区域设置在板身前侧，占据近三分之二的操作面，密布的插孔阵列按照标准面包板的2.54mm间距排布，完全兼容常规直插电子元件的引脚尺寸，使用者无需额外转接即可插入电阻、电容、二极管、直插传感器等元件完成接线。主控核心区域布置在板身后侧，

　　预留了USB接口、电源接口的安装空间，板载的稳压模块、主控芯片、通信模块的安装位都按照实际元件的封装尺寸做了限位凸台，避免组装时元件偏移。安装边界方面，整体板型采用矩形布局，四角预留了标准M3安装孔位，可直接固定在亚克力外壳、铝型材机架或者实验台支架上，板身厚度控制在1.6mm常规PCB厚度加上面包板8mm的叠加高度，整体堆叠高度不超过12mm，适配绝大多数开源项目的外壳安装尺寸，不会出现元件突出外壳干涉的问题。设计过程中特意将电源走线区域和信号走线区域做了物理分隔，板载的电源模块位置做了局部加高的散热空间预留，避免长时间供电时热量堆积影响元件稳定性。接口位置全部布置在板身的侧边，不会和上方面包板的接线区域产生空间冲突，插拔数据线、

　　电源线时不会碰乱已经接好的元件引脚。对于结构设计从业者来说，这类开源硬件的结构建模需要严格匹配实际电子元件的封装尺寸，既要保证各个元件的安装位不出现干涉，也要兼顾实际使用时的操作便利性，比如面包板的高度不能过高，否则会遮挡后侧接口的插拔视线；主控芯片的位置不能过于靠近面包板，避免接线时金属引脚误触芯片引脚造成短路。该结构还预留了扩展排针的安装位置，可外接扩展板实现更多功能，整体布局平衡了集成度和操作空间，既减少了外接配件的数量，又保留了开源硬件的灵活扩展特性，适合快速搭建各类小型智能控制项目的原型验证平台，在创客教育、电子竞赛、小型智能设备开发场景中都有很高的实用价值。
