放射辐条式平面轮结构设计方案

　　这类放射辐条式平面轮，常应用在轻载传动、物料拨送、流量调节类工位中，比如颗粒物料分料机构的拨轮、轻载输送带的从动导向轮、小型通风设备的叶轮基体，部分低转速的传感计数工位也会采用这类结构作为码盘载体，依靠均匀分布的辐条遮挡光电信号实现转速、转角的检测。从实际使用场景来看，这类轮体不需要传递大扭矩，核心需求是转动惯量低、风阻小、自身重量轻，同时要保证足够的径向刚度，避免高速转动时出现辐条形变导致的动平衡失稳。设计时首先确定中心安装孔的尺寸边界，中心孔需要匹配对应安装轴的直径，孔位公差通常取H7级，保证和转轴的过渡配合，孔周设置加厚的轮毂凸台，凸台厚度比辐条厚度大2-3mm，分散轴孔位置的应力，避免长期转动后孔位出现磨损扩孔的问题。

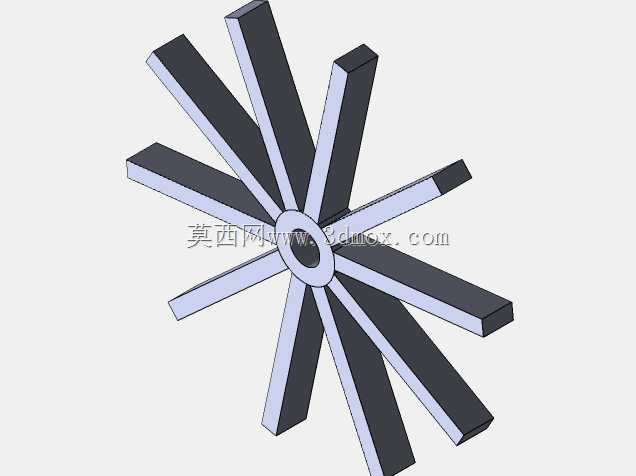

　　辐条采用矩形截面结构，从轮毂位置向外呈放射状均匀排布，相邻辐条的夹角完全一致，保证轮体的周向质量分布均匀，减少转动时的偏心振动；辐条的截面尺寸根据实际使用转速确定，高转速工况下辐条厚度适当增加，宽度收窄，降低转动时的空气阻力，低转速拨料工况下辐条宽度适当加大，提升拨送物料时的接触面积。轮体整体为平面结构，没有轴向的凸起或弯折，安装时可以直接贴靠在安装基准面上，不需要额外预留轴向避让空间，适合安装空间紧凑、轴向尺寸受限的工位。辐条的外端没有设置连接轮缘，属于开式辐条结构，这种设计的优势是转动过程中不容易积存物料碎屑、粉尘，在有粉尘、细碎颗粒的工况下使用时，不会因为杂物卡滞在辐条间隙导致转动卡涩，日常维护不需要频繁清理轮体缝隙。

　　建模过程中先绘制中心轮毂的草图，确定安装孔和凸台的尺寸，再绘制单根辐条的截面轮廓，通过圆周阵列命令生成所有辐条，阵列时需要校验每根辐条的位置度，保证相邻辐条的角度误差控制在0.1度以内，避免因为角度偏差导致的质量分布不均。辐条和轮毂的连接位置做小圆角过渡，减少应力集中，避免长期交变载荷下连接位置出现断裂。这类轮体通常采用硬质塑料或者铝合金加工，塑料材质适合有防腐需求的工况，铝合金材质适合转速稍高、需要更好动平衡的工位，加工时可以直接采用型材铣削或者3D打印成型，不需要复杂的模具，小批量定制的成本较低。实际选型时需要确认安装轴的直径、轮体的最大回转半径，保证轮体转动时不会和周边的机架、护罩发生干涉，辐条的数量根据使用需求确定，拨料工况下辐条数量少一些，单根辐条的强度更高，计数传感工况下辐条数量多一些，可以提升检测的分辨率。
