哈博森X4迷你四旋翼航拍飞行器结构

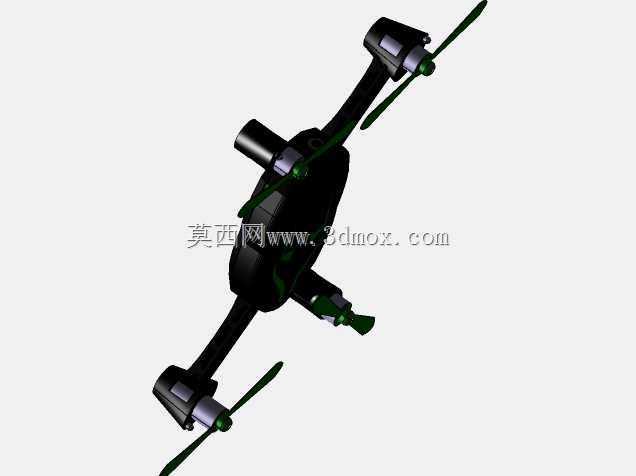

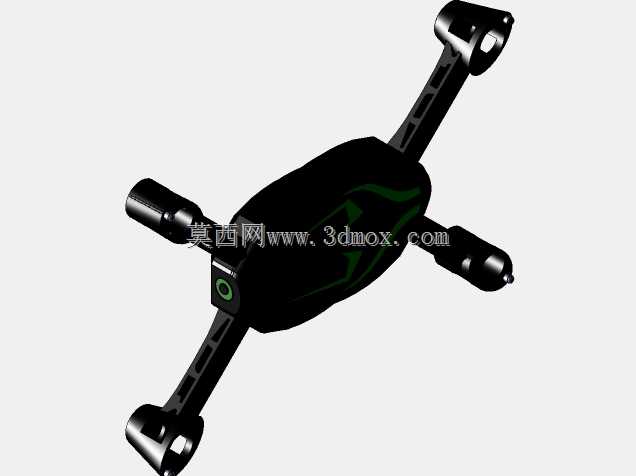

　　这款迷你四旋翼飞行器的结构设计，首先围绕近景低空拍摄、室内外休闲航拍、青少年航模教学这类轻量化应用场景展开，整体尺寸控制在手掌可握持的范围，机臂与机身采用一体化注塑成型的结构思路，没有额外的快拆连接结构，避免小尺寸机型上连接间隙带来的飞行抖动问题。从功能特性来看，四个旋翼呈X型对称布局，电机安装座直接嵌在机臂末端，旋翼旋转平面与机身水平面保持平行，重心落在四个旋翼围成的几何中心位置，飞行时的姿态调整通过四个旋翼的转速差实现，不需要额外的倾斜舵机结构，大幅降低了整机的零件数量与装配复杂度。机身上部预留了摄像头安装位，镜头朝向正前方，安装边界与机身前端的外壳轮廓齐平，不会额外突出增加飞行风阻，机身内部的电池仓、

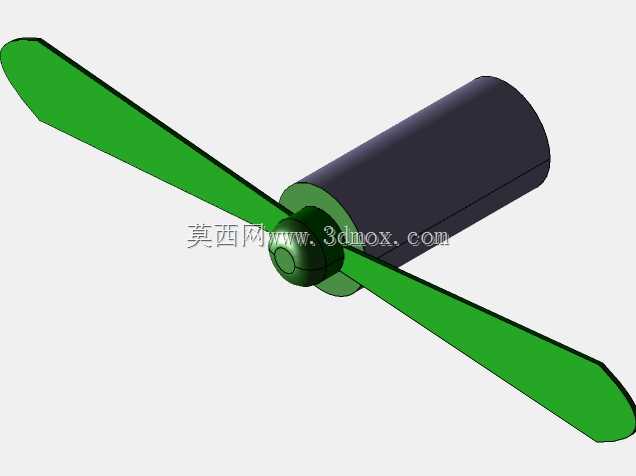

　　飞控板安装位都做了限位筋设计，装配时不需要额外打胶固定，依靠塑料壳体的卡扣结构就能完成内部元件的固定，日常更换电池也不需要借助工具。机臂的截面做了流线型修型，从机身连接处到电机安装座位置逐渐收窄，既保证了机臂的结构强度，飞行时也能减少空气紊流对旋翼下洗气流的干扰，起落部分没有设计单独的起落架，依靠机臂末端的电机座底部凸起作为着陆支撑，着陆时的冲击力直接通过机臂传递到机身主体，结构上在机臂与机身的连接位置做了加厚处理，避免硬着陆时出现机臂断裂的问题。旋翼采用两叶柔性塑料材质，碰撞到障碍物时会产生形变卸力，不会直接打坏桨叶或者扭伤电机轴，对于新手操作来说容错率更高。整机的外壳分上下两部分，通过侧边的卡扣与底部的两颗小螺丝完成固定，

　　接缝位置沿着机身侧面的棱线分布，既保证了外观的整体性，也能在维修时快速拆开外壳更换内部元件。机身尾部预留了电源开关与充电接口的安装位，接口位置做了下沉设计，插拔充电线时不会剐蹭到机身外壳，开关的按压行程做了限位，避免按压力度过大损坏内部的电路板。从建模的细节来看，旋翼与电机轴的配合位置做了0.1mm的间隙预留，装配时可以直接卡入，不需要额外的紧固件，电机座的内孔尺寸与常用的10mm直径微型无刷电机匹配，替换电机时不需要修改安装位尺寸，飞控板的安装孔位按照通用的迷你飞控标准间距设计，后续升级飞控硬件也能直接适配。
