带夹紧机构的V型定位块组件设计

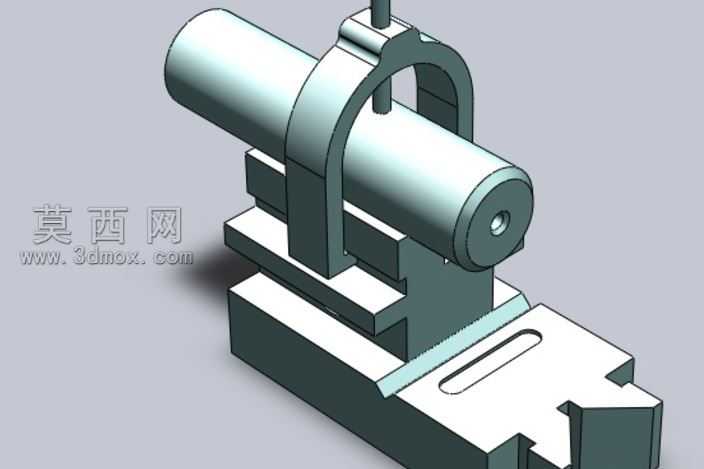

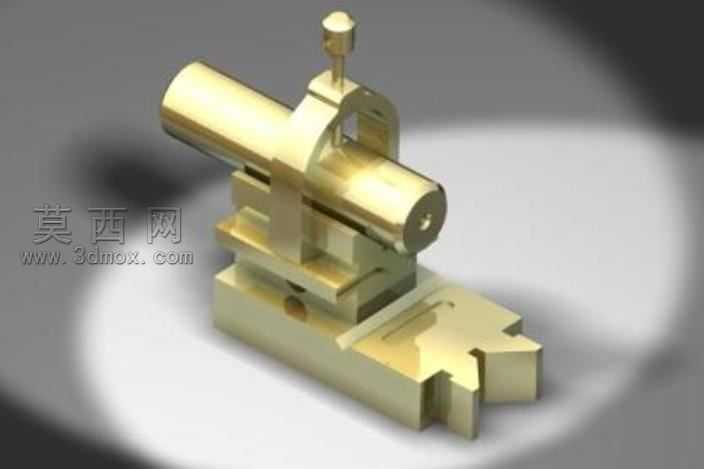

本作品为带夹紧功能的V型定位块组件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械工装夹具的设计规范，对每一处装配结构都做了精准的尺寸约束与配合校验，确保各部件之间无干涉、装配逻辑符合实际机械加工的使用需求。模型整体采用分层式结构设计，底部为带定位卡槽的安装基座，基座上设置有适配V型块安装的导向滑槽，可实现V型块的位置微调，满足不同长度轴类工件的定位装夹需求；中部为核心V型定位主体，V型槽的夹角经过力学测算，能够保证圆柱类工件放置后自动对中，定位精度符合通用工装的公差要求；上部集成了螺旋式夹紧机构，包含压块、调节螺杆、操作旋钮三个核心部件，旋转顶部的旋钮即可带动压块下行，将放置在V型槽内的工件牢牢压紧，避免加工过程中工件出现位移。渲染阶段采用了金属黄铜材质作为整体外观材质，对材质的金属度、粗糙度、反射参数做了精细化调整，还原出金属加工件的细腻质感，同时搭配柔和的影棚布光方案，突出模型的结构层次与棱角细节，让各部件的装配关系清晰可辨。设计思路上围绕轴类零件装夹的实际场景展开，兼顾定位精度与操作便捷性，既可以作为机械加工教学的演示模型，也可以为实际工装夹具的设计提供结构参考，建模过程中对所有的棱角都做了符合工艺要求的倒角处理，避免出现应力集中的结构缺陷，夹紧机构的螺杆行程经过合理设置，既保证足够的压紧行程，也不会出现螺杆脱出的问题，整体结构紧凑，功能逻辑清晰，完整还原了V型夹紧夹具的工作原理与结构特征。
