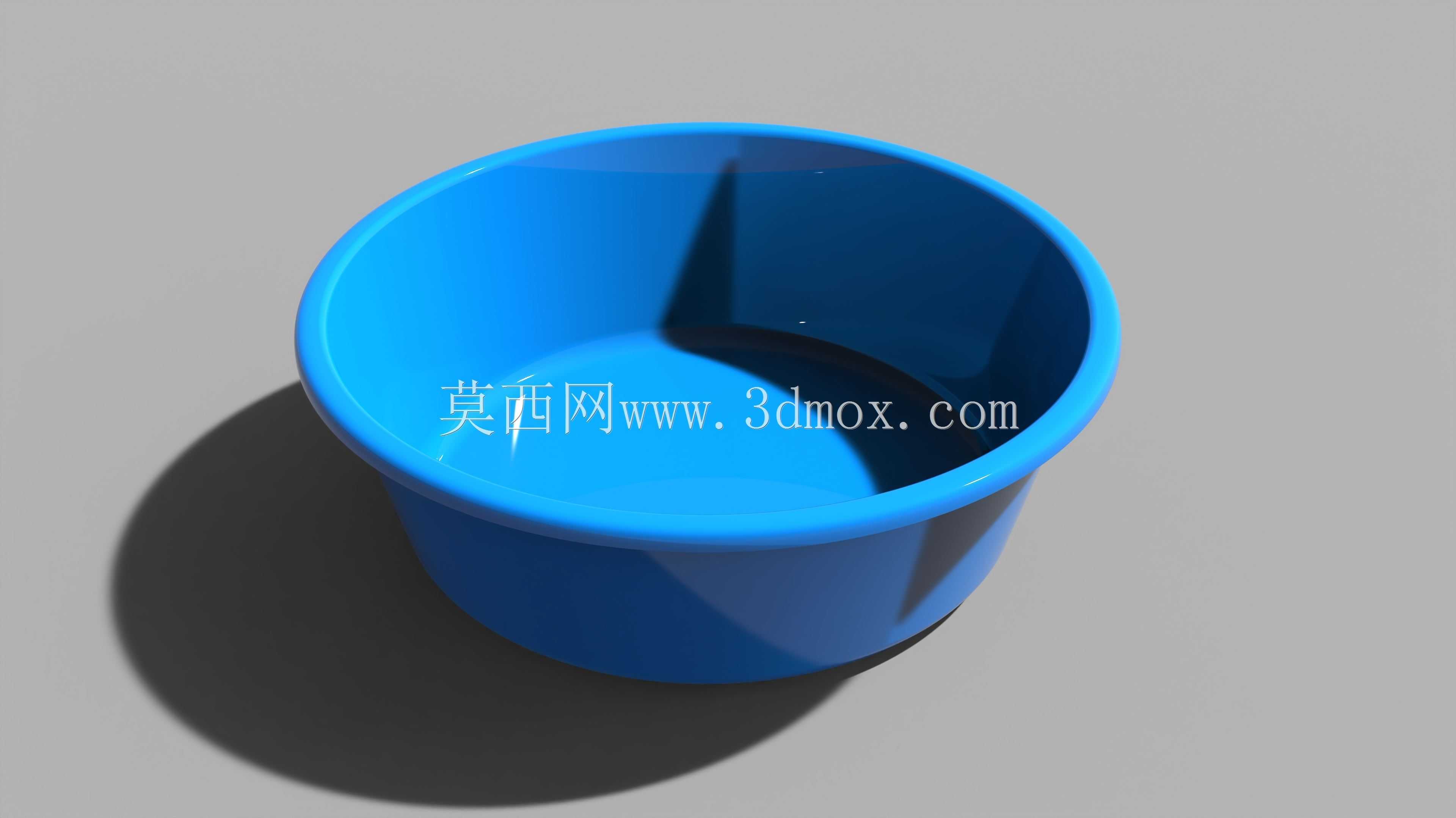

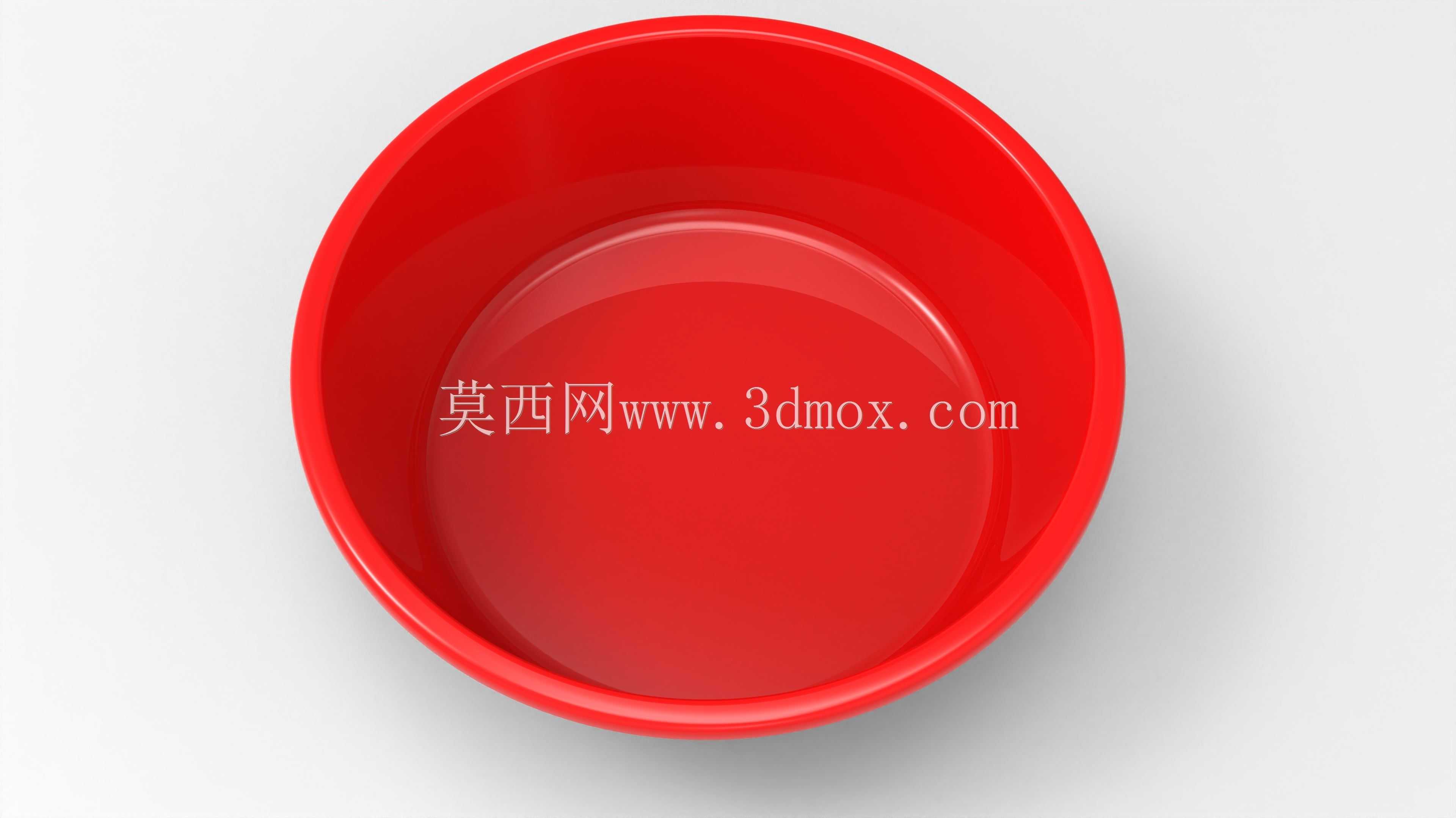

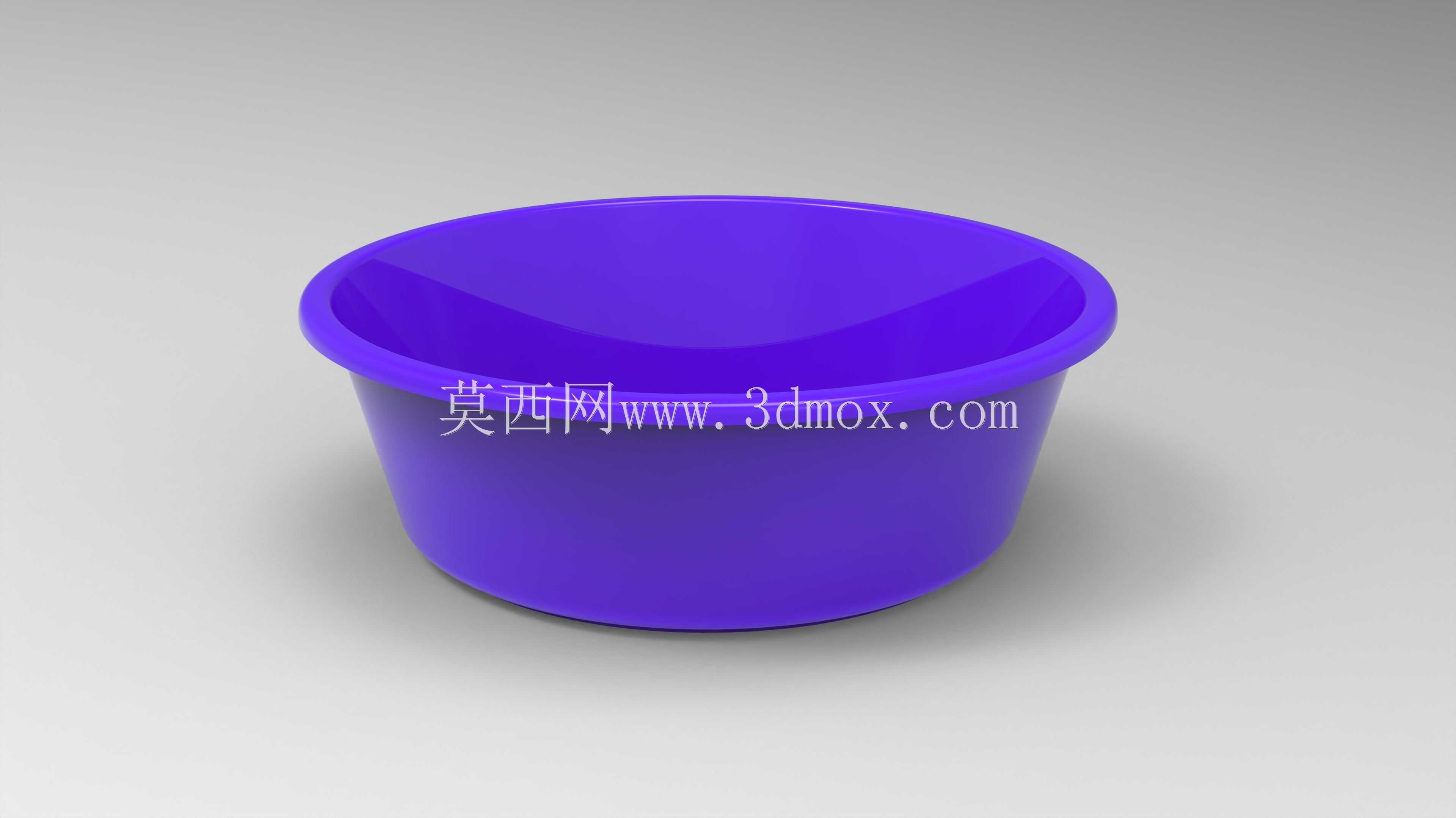

红色半球形塑料壳体注塑成型结构设计

　　日常接触的半球形塑料壳体，在轻工、家居、传感防护领域应用十分广泛，小到液位检测的浮球护罩、家居收纳的盛具，大到设备端的弧形防护端盖，这类曲面薄壁件的结构合理性直接影响注塑生产良率与实际使用强度。做这类零件的三维结构设计时，首先要结合实际使用场景确定壁厚参数，常规民用级PP或ABS材质的这类半球件，壁厚通常控制在1.2-2mm区间，过薄会导致注塑充模时走胶不畅，曲面顶部易出现缺胶、熔接痕缺陷，过厚则会在壳体口部与弧面过渡位置产生缩痕，同时增加不必要的材料成本。

　　分模线的位置选择是这类半球件设计的核心要点，不同于规则回转体零件可以直接在最大轮廓处分型，这类带直边口部的半球结构，要提前为分模作业预留足够的工艺余量，口部位置要设计0.1-0.2mm的分型贴合面，避免合模时出现错位飞边。弧面部分的脱模斜度不能完全按照常规回转体的1°取值，靠近顶部的曲面区域因为注塑时包紧力相对较小，可以适当减小斜度到0.5°，靠近口部的直壁段包紧力集中，斜度要提升到1.5°，同时要在口部内侧设计0.3mm的圆角过渡，避免顶出时出现顶白缺陷。

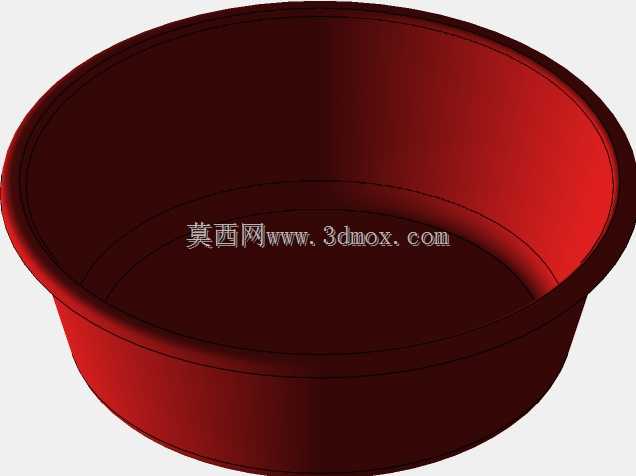

　　从安装边界来看，这类半球壳体如果作为传感部件的防护外罩，口部位置需要设计宽度1.5mm的安装止口，止口配合公差控制在0.1mm以内，方便和底座做卡扣或者超声波焊接装配；如果作为盛具使用，口部要做卷边或者加厚翻边处理，提升整体结构的抗形变能力，避免日常拿取时口部受力开裂。曲面部分的圆角过渡要保持均匀，不能出现局部曲率突变，否则注塑冷却时会因为应力集中导致零件放置一段时间后出现形变翘曲，弧面的表面粗糙度要根据使用需求调整，作为外观件时要做蚀纹或者高光面处理，作为内部防护件时可以适当降低表面要求，减少抛光加工成本。

　　实际建模过程中，要优先用回转特征做出基础半球曲面，再通过抽壳命令生成基础薄壁结构，之后再处理口部的止口、翻边等细节特征，不能直接用拉伸加倒圆角的方式拼接曲面，否则会在曲面过渡位置出现G1连续断裂，后续导入模流分析软件时会出现网格破面，影响分模效率。另外要注意，这类半球件的顶出位置不能设计在弧面外观区域，要尽量布置在口部的端面位置，采用顶块顶出的方式，避免顶杆痕迹留在外观面影响成品质感。
