十字截面铝型材挤压成型模具结构

　　在铝型材连续挤压生产场景中，这类带十字内筋的封闭截面型材，对模具的出料均匀性、成型精度有着极高要求，日常生产中常遇到内筋偏摆、壁厚不均、出料速度差导致的型材扭拧缺陷，这套模具结构正是针对这类截面的成型痛点做的针对性设计。从实际生产用途来看，这套模具适配卧式挤压机的模座安装尺寸，可直接装入对应吨位挤压机的模架中，完成铝棒加热后的正向挤压成型，产出的带十字内筋的铝型材可用于设备框架承重内撑、传感器安装导轨基座、工业柜体的加强梁等场景，这类带封闭内筋的型材相比拼接式结构，整体强度提升40%以上，且无需后续焊接拼装工序，生产效率更高。从功能特性来看，模具分为导流腔、成型工作带、空刀三个核心功能段，导流腔采用渐变式截面设计，

　　将挤压机施压的铝流均匀分配到十字筋位与外轮廓的各个成型区域，避免局部流速过快导致的型材变形；工作带段根据不同位置的铝流阻力做了差异化长度设计，十字筋交汇位置的工作带长度比外轮廓直边段短15%左右，抵消筋位处铝流摩擦阻力大、流速慢的问题，保证整个截面各位置出料速度差控制在5%以内，从根源减少型材扭拧、弯曲的校形工作量；空刀段采用逐级扩开的结构，避免成型后的型材表面被模具刮蹭，同时保证模具出料侧有足够的结构强度，避免长期受压导致的模芯变形。设计过程中首先要匹配挤压机的挤压筒直径，确定模具的外圆安装尺寸，保证模具装入模座后无径向窜动，端面与挤压筒、模垫的贴合面平面度控制在0.02mm以内，避免挤压力泄漏导致的压余过厚、模具飞边问题。

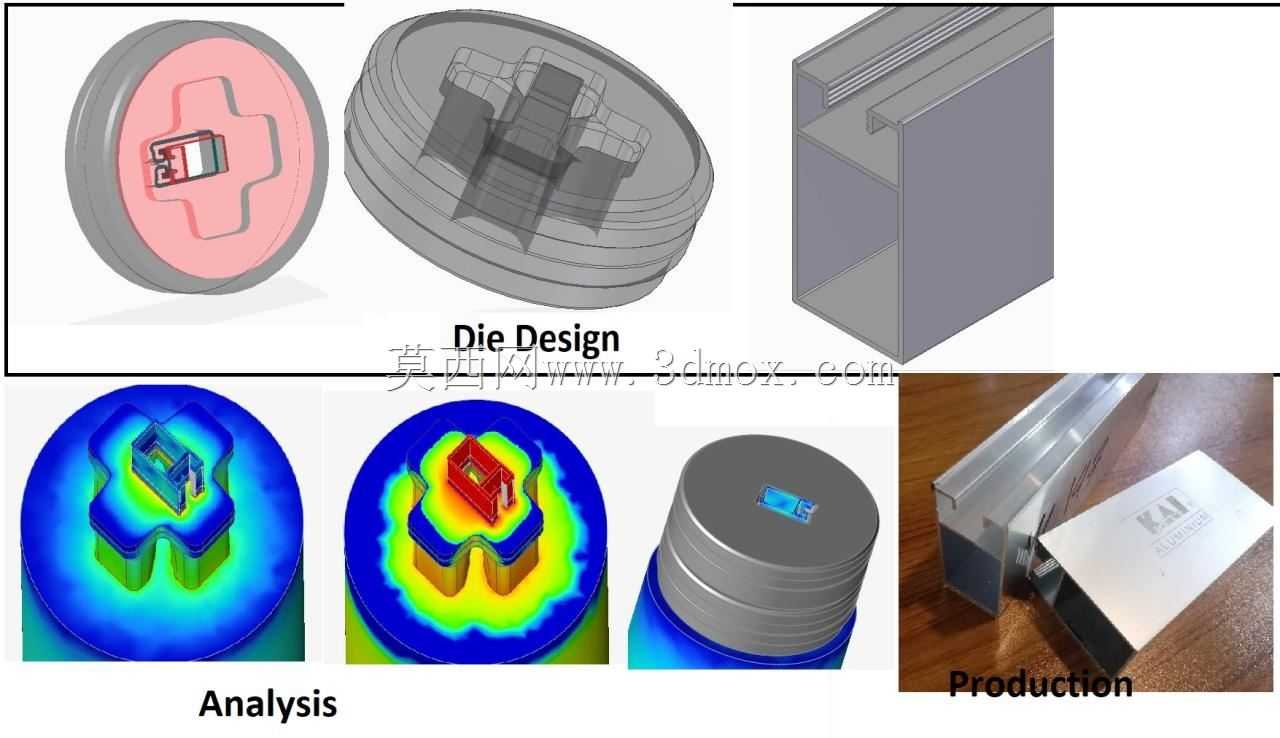

　　模芯部分采用整体式结构，十字筋的成型凸台与模体一体加工，避免镶拼结构带来的装配间隙导致的型材接缝凸起问题，模芯的进料端做了30度的导流倒角，引导铝流平缓进入筋位成型腔，减少直角进料导致的死区金属残留，避免长期生产后死区金属脱落进入型材形成夹渣缺陷。从安装边界来看，模具的总厚度适配常规挤压机的模架开合行程，模具端面的定位止口尺寸与模座的定位槽精准配合，保证模具与挤压中心的同轴度控制在0.03mm以内，避免偏心导致的型材壁厚差超标。设计阶段还通过成型仿真验证了不同挤压速度下的铝流流速分布，针对仿真中出现的筋位流速滞后区域，调整了导流腔的局部进料面积，将筋位对应的导流腔进料口宽度做了局部放大，平衡各区域的进料流量，

　　同时校核了模具在最大挤压力下的变形量，保证模芯的最大变形量不超过0.05mm，满足型材的壁厚公差要求。实际生产中，这类模具的预热温度需要控制在450-480摄氏度之间，与加热后的铝棒温度匹配，避免冷模导致的闷车、模具开裂问题，模具出料侧的空刀尺寸需要根据型材的收缩率做预留，铝型材热胀冷缩的收缩率按1%左右计算，保证冷却后的型材截面尺寸符合图纸公差要求。对于十字筋的交汇位置，设计中特意做了R0.5的圆角过渡，既避免了应力集中导致的模具开裂，也减少了型材内角处的应力集中，提升型材成品的结构强度。这套模具的结构设计兼顾了成型精度与生产耐用度，正常维护下单套模具的挤压产量可达到10吨以上，适合批量连续生产场景，相比常规的等长工作带模具，型材的成品率可提升15%左右，后续校形工序的工作量减少60%，能有效降低这类复杂内筋铝型材的生产成本。
