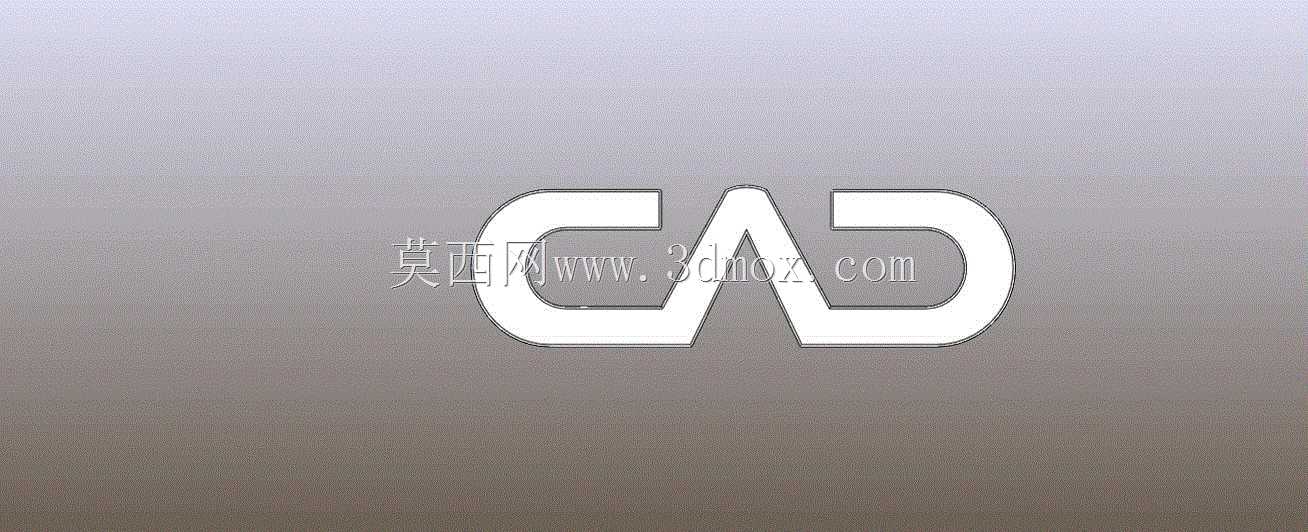

对称式CAD标识立体造型结构设计

　　这类立体标识造型常应用在工业设计成果展示、设计类教学演示、技术交流活动视觉物料等场景中，作为设计类内容的视觉识别载体，既可以单独作为展示摆件用于设计工作室、实训教室的场景布置，也可嵌入到教学课件、技术演示动画的片头元素中，强化设计类内容的视觉辨识度。从实际功能来看，该造型属于纯视觉展示类的结构件，不承担载荷传递、运动执行等机械功能，核心作用是通过立体构型传递设计类内容的专业属性，前后完全对称的结构特性也让其在多视角展示时无需调整角度即可呈现一致的视觉效果，适配多角度拍摄、环绕演示的使用需求。

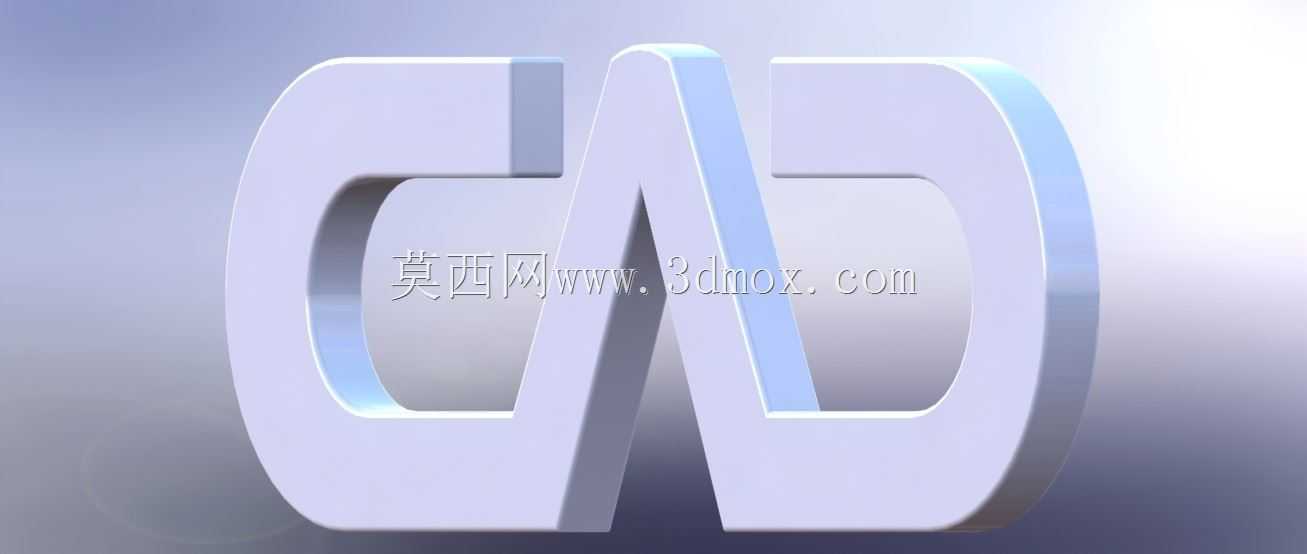

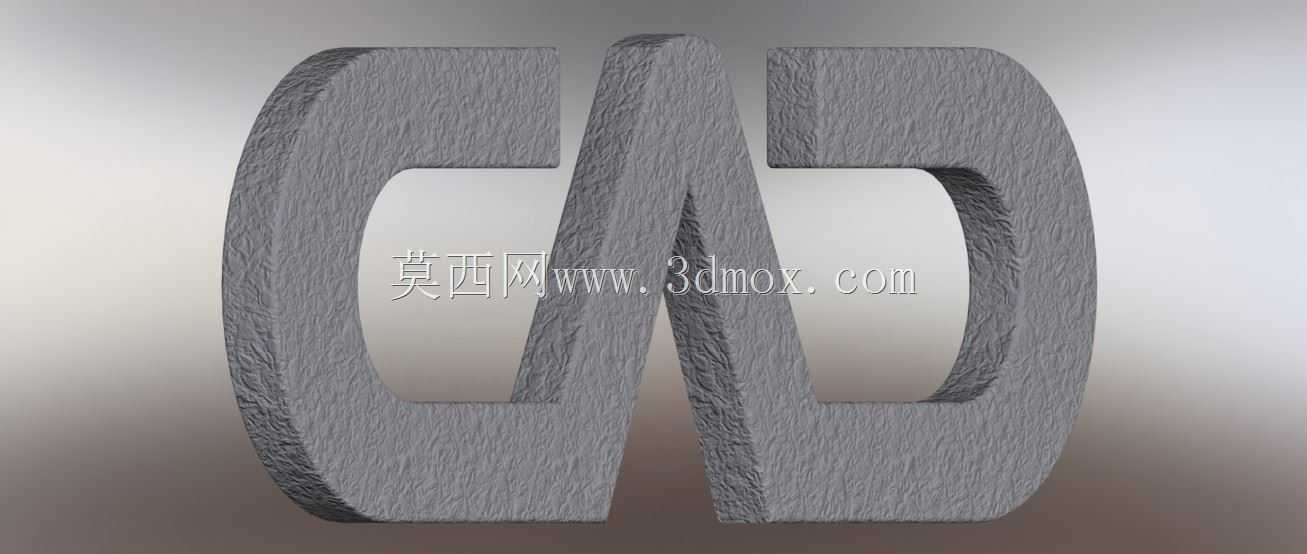

　　设计过程中优先考虑了构型的对称性约束，以纵向中心面为基准拆分左右两个构型单元，两个单元的轮廓曲率、凸起高度、倒角参数完全一致，仅需完成单侧构型的草图绘制与特征拉伸，通过镜像特征即可完成整体主体结构的搭建，大幅减少重复建模的工作量。主体轮廓采用大弧度圆角过渡，避免尖锐棱角带来的视觉突兀感，同时也适配后续如果需要做实物3D打印、激光雕刻加工时的工艺要求，减少尖角处的应力集中与加工断刀风险。标识的字母构型采用等厚拉伸的基础特征，边缘做0.5mm的小倒角处理，既保留轮廓的清晰辨识度，又不会因为棱角过于锋利在实物制作时产生划手的问题。

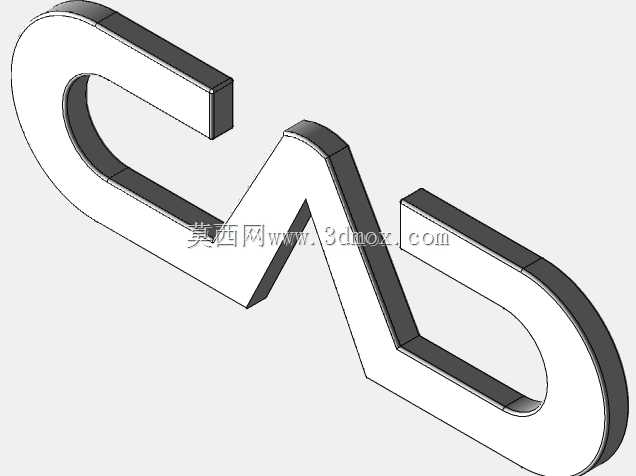

　　从安装边界来看，该造型属于平板类立体标识，整体厚度控制在8mm-12mm区间即可满足展示需求，背部可预留0.3mm深度的背胶粘贴槽，适配粘贴在墙面、展示板、设备外壳等不同安装基面的需求；如果需要做立式摆放，可在底部额外增加10mm高度的支撑底座，底座宽度不小于标识整体宽度的1/3即可保证摆放稳定性，无需额外的固定连接件。构型的外轮廓整体长宽比控制在1.6:1，符合常规视觉标识的黄金比例区间，在不同尺寸缩放时都能保持协调的视觉效果，最小可缩放至30mm宽度用于胸牌、贴纸等小尺寸载体，最大可放大至1200mm宽度用于展会背景墙、户外标识等大场景使用，缩放过程中仅需同步调整倒角参数与厚度尺寸，无需修改主体轮廓结构。

　　建模过程中采用运动研究模块验证结构对称性的过程，本质是通过绕中心轴的旋转运动模拟，校验前后视角的轮廓重合度，确保旋转180度后模型轮廓与原视角完全重合，避免出现单侧特征偏移、倒角大小不一致的建模误差。这类对称式标识的建模逻辑也可以迁移到其他对称类机械零件的建模过程中，比如对称式支架、对夹式法兰、双向密封件等零件的快速构型，通过基准面镜像、特征复用的方式，既能压缩建模耗时，也能保证对称结构的参数一致性，减少后续工程图导出、实物加工时的尺寸偏差问题。在实际教学场景中，这类简单对称模型也常作为入门级建模练习案例，帮助初学者掌握草图绘制、特征拉伸、镜像特征、倒角处理等基础建模命令的使用，理解对称约束在机械建模中的实际应用价值。
