龙门式三坐标直角坐标搬运抓取机械手

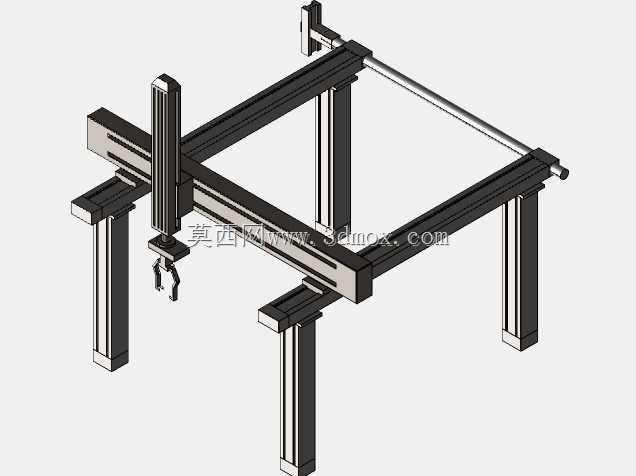

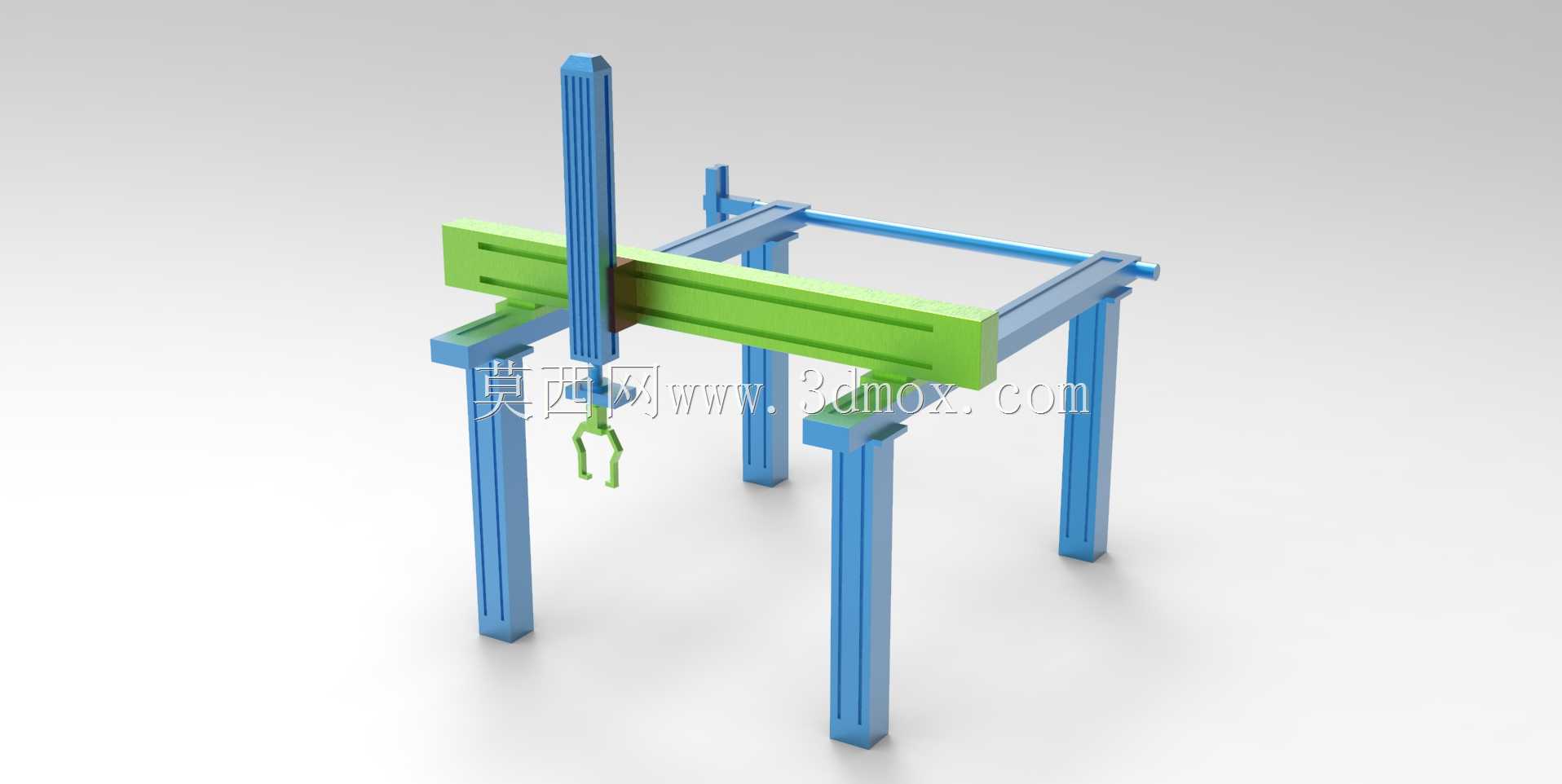

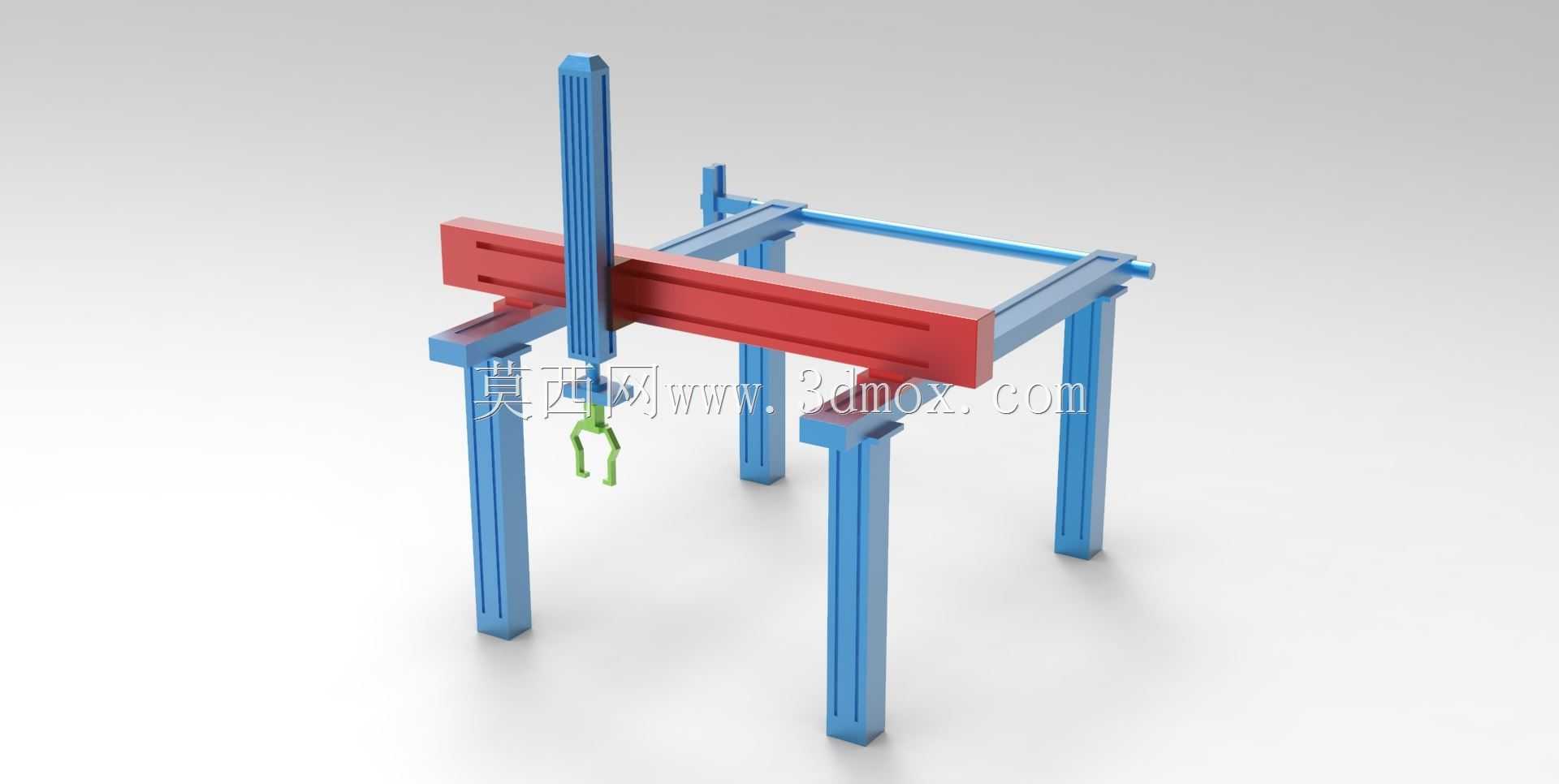

　　这款直角坐标式移载抓取机构，采用经典龙门式框架布局，主体支撑结构为四根等截面立式方管立柱，通过地脚连接方式固定在车间地面或设备安装平台上，立柱顶端架设两根平行布置的X向水平导轨梁，承担横向移动的负载支撑。跨接在两根X向导轨梁上的是Y向移动横梁，横梁上搭载可沿竖直方向往复运动的Z向滑枕，滑枕末端预留末端执行器安装接口，当前配置的是气动夹爪式抓取部件，可根据实际工况更换为真空吸盘、磁吸吊具、专用工装卡具等不同执行端。

　　从实际应用场景来看，这类机构在离散制造产线的应用覆盖范围极广，在3C电子组装产线中，可配合产线节拍完成PCB板、小型结构件的工位间转序搬运，重复定位精度可控制在±0.1mm区间，满足精密组装的对位要求；在物流仓储分拣环节，可搭配视觉识别系统完成规整料箱的拆码垛作业，相比关节型机器人，其单轴行程拓展性更强，可根据车间布局定制X向十米级、Y向数米级的移动范围，覆盖更大的作业区域，单轴负载能力也可通过加强梁体截面、选用大规格直线导轨与传动组件提升，覆盖从几百克小型零件到上百公斤重载工件的搬运需求。在增材制造设备配套场景中，这类结构也常被用作打印工件的自动取放、基板转运机构，可适配多台打印设备组成的阵列式产线，实现无人化上下料作业。

　　功能特性层面，三个移动轴均采用直线导轨作为运动导向部件，传动形式可根据精度、负载、速度需求选择齿轮齿条传动、同步带传动或者滚珠丝杠传动：高速轻载场景下选用同步带传动可实现最高2m/s的移动速度，满足高频次快速移载需求；中载高精度场景选用滚珠丝杠传动，可保证更高的定位精度与传动刚性；重载长行程场景则选用齿轮齿条传动，兼顾长行程下的传动稳定性与负载能力。Z轴滑枕配备防坠安全机构，避免传动失效时滑枕下坠造成设备或工件损坏，夹爪端可集成力传感器，在抓取脆性、易变形工件时控制夹持力，避免夹伤工件。各轴均设置硬限位与软限位双重保护，硬限位采用机械防撞块搭配行程开关，在运动超出软限位设定范围时触发急停，避免机构脱轨或碰撞。

　　设计思路上，这款机构采用模块化拆分设计，四根立柱、X向导轨梁、Y向横梁、Z向滑枕均为独立装配模块，各模块之间通过螺栓连接，方便运输进场后的现场组装，也便于后期根据产线调整需求拓展行程或者更换功能部件。框架结构的受力经过校核，X向导轨梁的挠度控制在允许范围内，避免Y向横梁移动至梁体中段时因梁体下挠影响运动精度；各运动轴的驱动电机均根据负载重量、移动速度、加速度要求计算选型，保证足够的动力余量，避免长时间运行出现电机过载过热问题。管线采用拖链内置排布，将动力线缆、信号线缆、气动管路统一收纳在对应轴的拖链内，随运动部件同步移动，避免管线外露拉扯磨损，提升设备运行的可靠性。

　　安装边界方面，这类龙门式结构对安装地面的平面度有一定要求，地面需做硬化处理，承载能力满足设备总重加上最大抓取工件重量的承重要求，安装时需通过水平仪校准各导轨梁的水平度、平行度，保证各轴运动无卡滞。设备周边需预留足够的维护空间，尤其是拖链、驱动电机、传动组件的安装侧，需预留不小于600mm的操作空间，方便后期日常维护、易损件更换。Z轴的最低下降高度需根据作业面的高度调整，保证夹爪可顺利到达工件抓取位置，最高上升高度需避开车间顶部的管线、桁车等障碍物，避免运行时发生碰撞。当前模型中末端夹持机构为示意结构，实际应用时可根据抓取工件的外形、重量、材质针对性设计夹爪结构，比如针对轴类零件设计V型夹爪，针对板材类工件设计平口夹爪或者真空吸盘组，适配不同的作业需求。
