便携式医用供氧装置结构设计

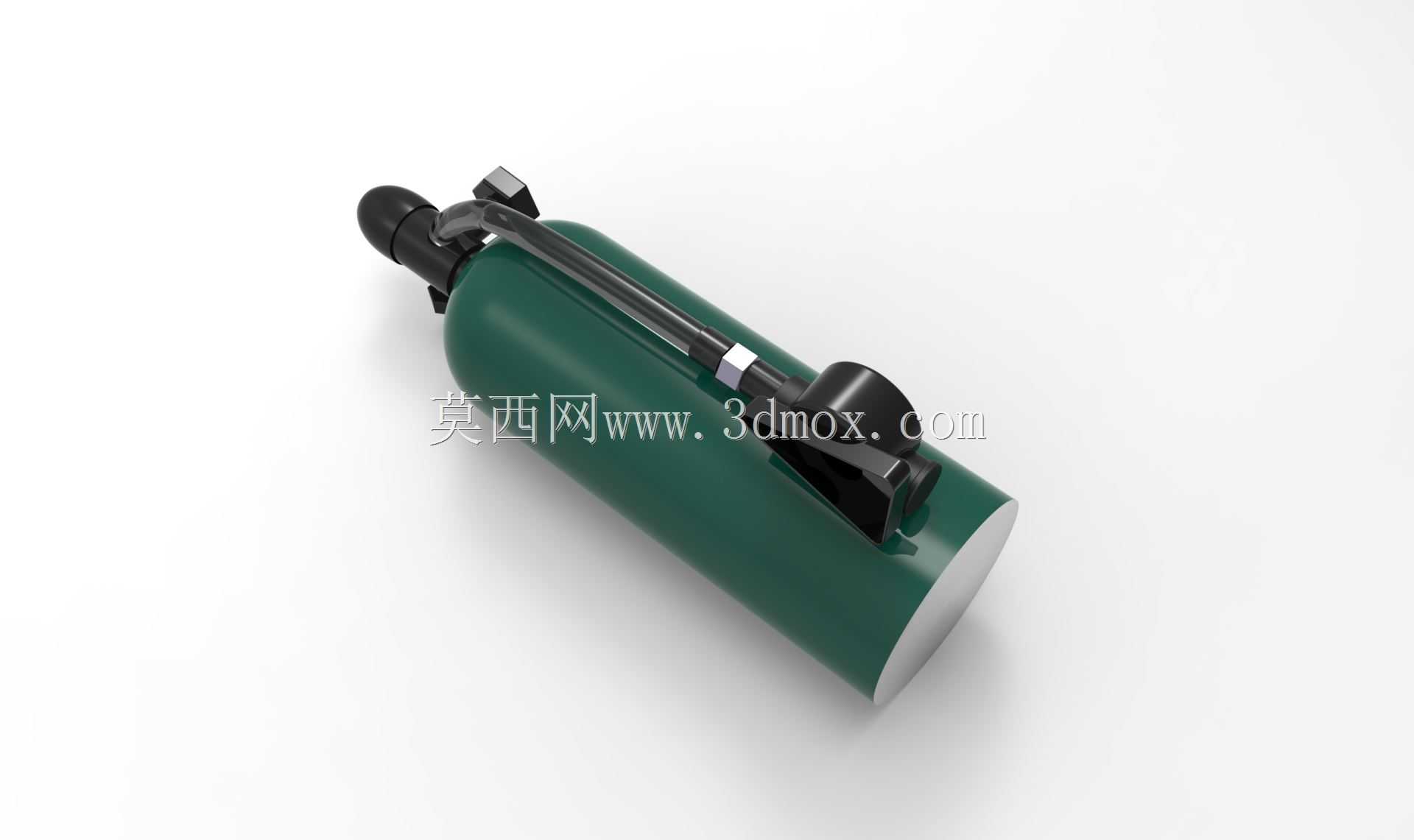

　　这款便携式供氧装置的三维结构设计，首先要兼顾临床转运、院前急救、家庭氧疗等多场景的使用需求，不同于固定式中心供氧系统的管路约束，该装置需要在无外接气源的场景下独立完成氧气存储、流量调节、输氧对接的全流程功能。从实际使用场景出发，院前急救环节中，急救人员需要在狭窄的救护车舱、事故现场复杂地形下快速取用装置，因此整体外形采用圆柱式承压罐体作为主体结构，罐体直径控制在单手握持的舒适区间，罐体长度适配常规急救包的侧袋安装尺寸，避免突出部分在搬运过程中勾挂障碍物。罐体顶部的阀门总成采用集成式布局，将截止阀、流量调节旋钮、快速输氧接头整合在同一安装基座上，减少外接管路的冗余长度，输氧导管采用内嵌式收纳槽设计，闲置状态下导管可沿罐体侧面的卡槽固定，避免导管弯折老化或受外力拉扯脱落。

　　从功能特性层面看，作为承压类供氧设备，罐体的壁厚设计经过承压强度校核，满足常规医用氧气充装压力下的安全冗余要求，罐体表面的红色涂层不仅是医疗供氧设备的通用识别色，同时涂层添加抗冲击改性成分，在日常搬运产生的磕碰、轻微坠落场景下可避免涂层脱落导致的罐体锈蚀。阀门部位的护罩结构采用凸起式加强筋设计，在装置意外倾倒时，护罩可率先接触地面承接冲击力，避免阀门总成受撞击变形导致的氧气泄漏风险。流量调节旋钮采用防滑齿形轮廓，佩戴医用手套的操作人员也可精准调节氧流量档位，档位设置覆盖低流量长期氧疗到高流量急救供氧的常用区间，调节过程有清晰的档位阻尼反馈，避免误触导致的流量突变。

　　设计过程中需要重点考虑安装边界与配件适配性，罐体底部的平底结构可直接放置在平面上，无需额外支架即可稳定直立，同时底部预留标准安装螺纹孔，可适配急救车、病房设备带的固定支架，实现便携使用与固定安装的快速切换。快速接头采用国标通用规格，可直接匹配临床常用的鼻导管、吸氧面罩、简易呼吸器等输氧配件，无需额外转接头即可完成对接。罐体侧面的标识区域预留了平整安装面，可粘贴充装信息、安全警示标识，不会因为曲面弧度导致标识起翘脱落。

　　从结构细节来看，手轮部位的 ergonomic 弧度设计适配手指施力方向，开启和关闭阀门时不需要过大的操作力矩，力量较小的护理人员也可独立完成操作。罐体与阀门的连接部位采用密封锥面配合，配合密封填料实现长期无泄漏密封，同时该连接结构支持常规工具的拆装维护，后期更换密封件、校验阀门时不需要专用工装即可完成作业。装置整体的重心沿罐体轴线分布，直立放置时重心落在底部支撑面中心，即使受到轻微外力碰撞也不易倾倒，搬运时握持罐体中部即可保持平衡，不会出现头重脚轻的握持不适感。在安全设计层面，装置自带过压保护结构，当罐内压力因环境温度升高超过安全阈值时，保护结构会自动泄压，避免罐体超压破裂，泄压方向设计为朝向罐体侧面无操作区域，防止泄压气流正对操作人员造成冻伤或冲击伤害。
