宝可梦精灵球卡通摆件三维造型设计

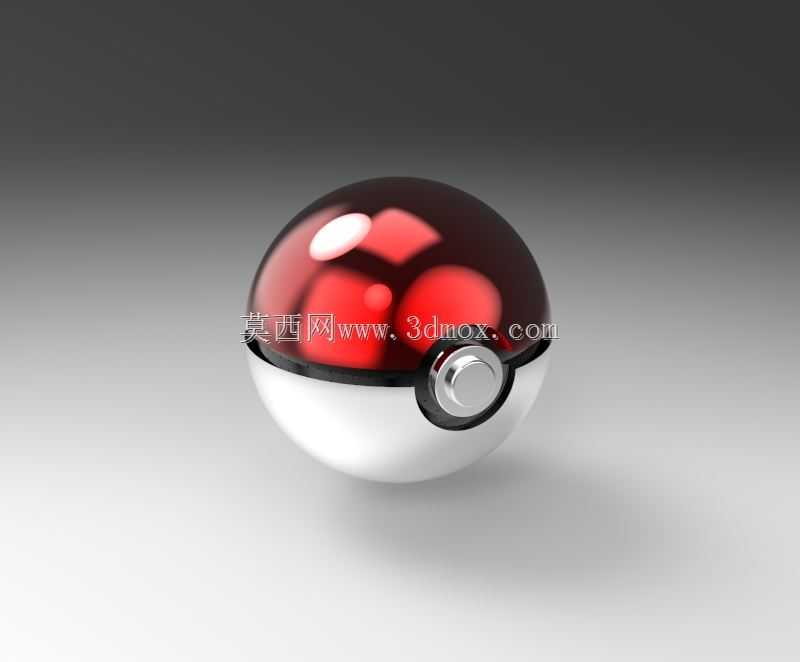

　　这款球形卡通造型的设计，最初是面向潮玩展示、动漫主题场景搭建的需求展开的，整体采用经典的上下半球分瓣式结构，上半部分为高光泽红色曲面壳体，下半部分为哑光白色曲面壳体，两部分壳体的衔接处设置了一圈环形黑色分隔带，在分隔带的正面居中位置，布置了圆形的按压式按键结构，按键外圈做了金属质感的环形包边，按键本体为内凹的圆形平面，还原了原作中精灵球的核心视觉特征。从结构设计的角度来看，上下半球的分模线设置在黑色分隔带的中线位置，能够最大程度隐藏合模痕迹，保证外观曲面的流畅完整性，壳体的壁厚采用均匀的2mm等厚设计，既能够满足3D打印、注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、填充不足等成型缺陷，也能控制整体成品的重量，适配桌面摆放、

　　手持把玩的使用场景。在实际应用场景中，该造型既可以作为独立的潮玩手办摆件，放置于桌面展示柜、动漫主题展厅作为装饰元素，也可以在其内部预留空腔结构，改造为小型收纳盒，存放耳钉、内存卡等微型小物件，还可以作为文创周边的衍生设计基础，通过更换表面涂装、调整按键细节，衍生出不同等级、不同功能的精灵球系列造型。设计过程中，曲面建模阶段重点把控了球形轮廓的正圆度，避免出现曲面畸变导致的外观失真，红色半球表面的高反光效果是通过曲面曲率的连续过渡实现的，建模时保证了G2连续的曲面顺滑度，让光线在曲面表面的反射能够形成自然的高光带，还原渲染图中呈现的通透亮面质感；黑色分隔带的宽度控制在整体球径的1/12，既能够清晰区分上下半球的色彩分区，

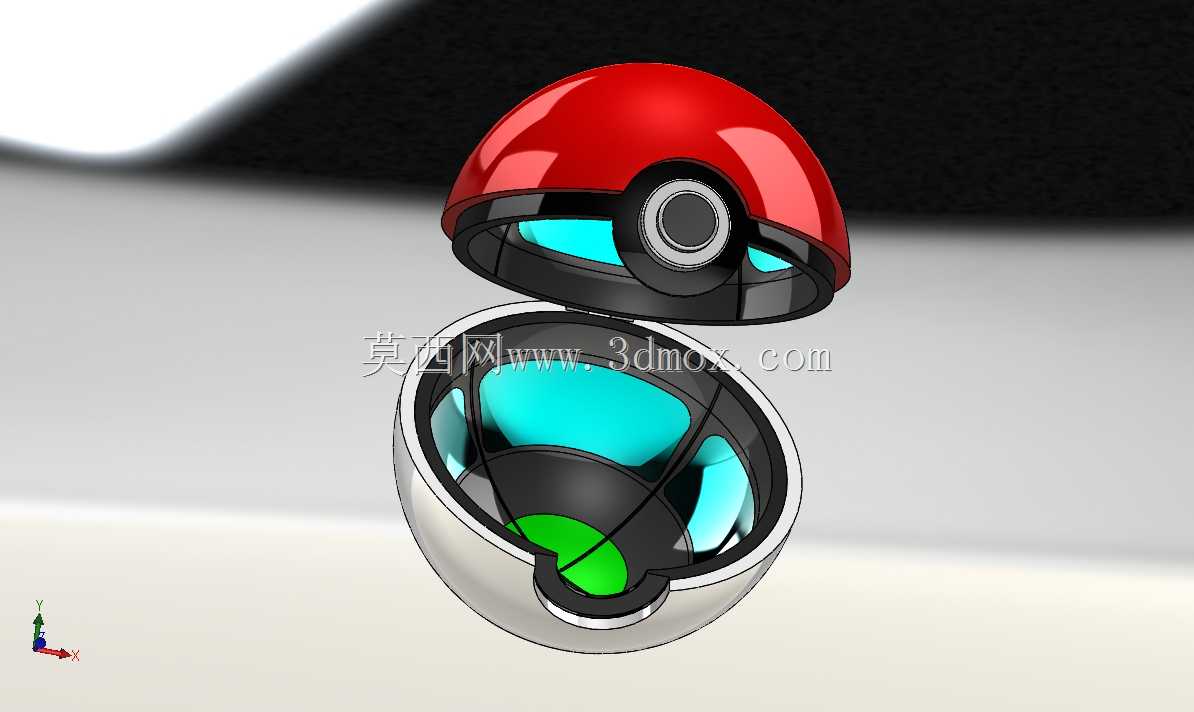

　　又不会因为过宽破坏球形的整体视觉协调性。按键部分的结构做了微动间隙的预留，如果要做可按压的功能版本，可以在按键下方放置微型弹簧，实现按压反馈，按键与周围环形包边的配合间隙控制在0.15mm，既保证按压动作的顺畅，不会出现卡滞，也不会因为间隙过大显得做工粗糙。从安装边界的角度来说，该造型如果作为摆件使用，底部的白色半球可以直接做平面切边处理，形成直径15mm的平底支撑面，保证放置时的稳定性，不需要额外配置底座；如果要搭配展示底座，只需要在底部预留M3的螺纹孔，就可以和通用的金属、亚克力展示支架配合，实现悬浮、倾斜等多种展示姿态。在结构强度方面，上下半球的衔接可以采用卡扣式连接，在黑色分隔带的内侧均匀布置4个楔形卡扣，

　　装配时直接按压扣合即可，不需要额外使用胶水，方便后期拆解改造内部结构，卡扣的扣合量设置为0.8mm，既能够保证日常摆放、拿取时不会出现松脱，也能够在需要拆解时用塑料撬片轻松分开，不会损坏壳体结构。针对不同的制作工艺，该模型也做了对应的结构适配，如果采用光固化3D打印制作，可以直接输出整体壳体模型，打印完成后做打磨抛光、分色喷涂即可；如果采用注塑批量生产，可以将上下半球、黑色分隔环、按键、按键包边分别拆分为独立的零件，每个零件都设计了对应的拔模斜度，拔模角度设置为1.5度，满足注塑脱模的工艺要求，进胶点设置在零件的非外观面，避免在可见表面留下进胶痕迹影响外观质感。
