阶梯传动轴机械结构三维设计

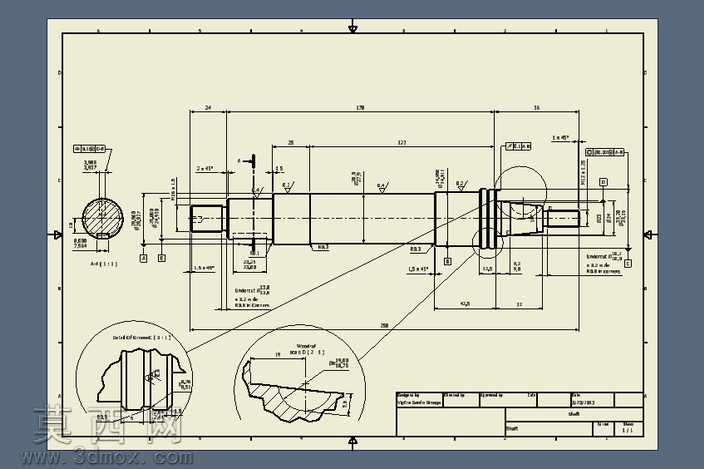

本作品为典型阶梯传动轴的三维参数化设计成果，建模过程严格遵循机械设计规范与轴类零件加工工艺要求，以回转体特征为核心构建基础结构。建模初始阶段先梳理轴的功能需求，明确各轴段的装配定位关系：从左端输入段开始，依次设置轴承安装轴段、齿轮配合轴段、密封定位轴段、右端输出连接段，各轴段直径依据扭转强度、弯扭合成强度计算结果确定，轴段长度严格匹配对应装配件的宽度与装配间隙要求，避免出现轴向窜动或装配干涉问题。建模过程中对轴上的工艺结构做了精细化还原：包括轴端的倒角结构，用于去除加工毛刺、引导装配时的零件导入；各轴段过渡位置的退刀槽与砂轮越程槽，完全符合车削、外圆磨削的加工工艺要求，保证加工时刀具可以顺利退刀，避免在轴肩处产生加工残留；轴上的键槽结构采用拉伸切除特征构建，键槽的宽度、深度、长度尺寸严格对应平键国家标准，键槽的位置精度满足传动件的周向固定需求，保证扭矩传递的可靠性；轴上的螺纹退刀槽、锁紧螺纹段也做了精准还原，用于配套圆螺母实现轴承的轴向定位。在细节特征处理上，对轴肩处的圆角结构做了差异化设置：承受较大应力的轴肩位置采用较大的过渡圆角，有效降低应力集中系数，提升轴的疲劳强度，避免长期交变载荷下出现轴肩断裂问题；装配定位用的轴肩采用较小的圆角，保证装配件端面可以与轴肩紧密贴合，实现精准的轴向定位。同时对轴上的中心孔做了标准化建模，中心孔作为轴加工时的定位基准，其尺寸匹配轴的整体重量与加工装夹需求，保证车削、磨削加工时的回转精度。材质设置上选用常用的45号调质钢材质，通过材质编辑器调整金属表面的粗糙度参数，区分加工面与非加工面的视觉效果：经过磨削加工的配合面呈现细腻的金属光泽，非配合的粗加工面呈现略带粗糙的金属质感，还原真实轴类零件的表面状态。工程图视图配置上，采用主视图结合局部放大图、断面图的表达方案：主视图完整展示轴的整体轴向结构与各轴段尺寸，局部放大图重点展示退刀槽、圆角、螺纹等细小工艺结构的尺寸与精度要求，断面图清晰表达键槽的深度与截面形状，所有尺寸标注、形位公差、表面粗糙度符号都严格遵循机械制图国家标准，可直接用于指导生产加工。整个设计过程充分考虑了轴的加工工艺性与装配工艺性，所有结构都具备实际生产可行性，没有无法加工的冗余结构，各部分尺寸公差、形位公差的设置都匹配对应装配件的配合要求，可直接应用于常规机械传动系统中，作为动力传递的核心回转零件使用。
