便携式短柄棘轮螺丝刀三维结构设计

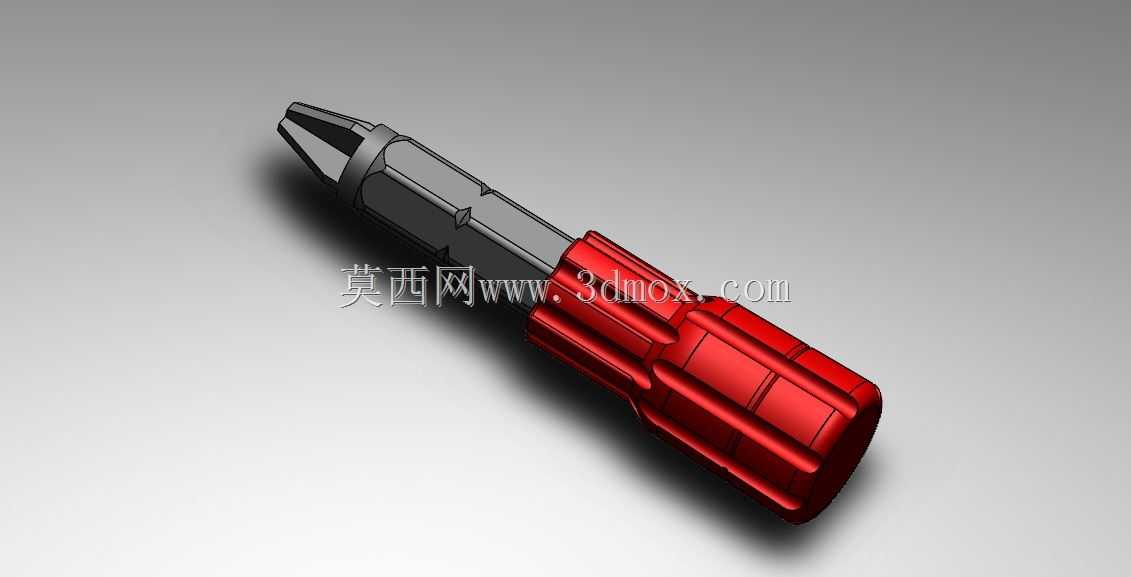

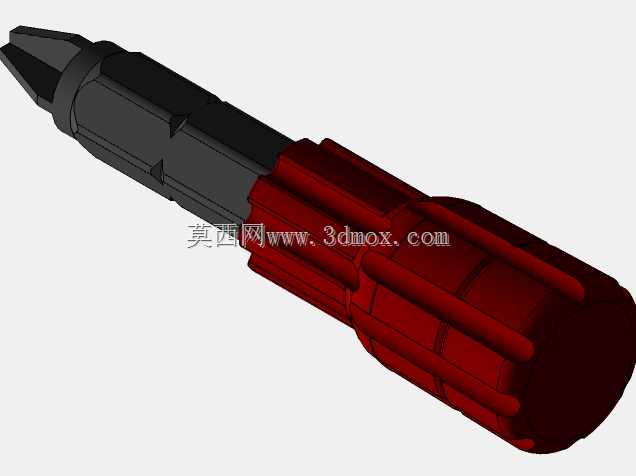

　　这款短柄螺丝刀的设计初衷，是面向狭窄空间内的紧固件拆装场景，日常设备维保、电子装配、家具组装过程中，常遇到操作空间局促、普通长柄螺丝刀无法伸入的工况，这类短款手持工具刚好能填补这类场景的使用空白。从结构设计来看，整体采用同轴直柄布局，批头夹持端与手柄主体保持同心，旋转施力时不会出现偏摆，批头接口采用标准六角快换结构，可兼容常规通用批头，无需额外转接配件就能适配十字、一字、内六角等不同类型的紧固件，大幅拓展了单款工具的适用范围。手柄部分采用多段式防滑筋结构，表面做了凹凸纹理处理，握持时手掌与手柄的接触摩擦力足够，即使手上沾有少量油污，也能稳定传递扭矩，不会出现打滑脱手的问题；手柄材质选用工程塑料包覆金属内芯的结构，

　　外层塑料保证握持舒适度，内层金属衬套承担扭矩传递的载荷，避免大力施力时手柄出现开裂、形变的问题。批头连接位置内置棘轮换向结构，可通过端部的拨环切换正转、反转、锁止三种状态，在空间受限无法完成整圈旋转的场景下，只需小角度往复摆动手柄，就能通过棘轮结构实现紧固件的连续旋紧或旋松，无需反复插拔调整批头咬合位置，操作效率比普通固定柄螺丝刀提升明显。从尺寸边界来看，整体长度控制在100mm左右，最大握持直径约30mm，整体重量控制在100g以内，可直接放入工装口袋、工具包侧袋随身携带，不会占用过多收纳空间，适合日常巡检、上门维保等需要随身携带工具的场景。设计过程中重点考虑了受力分布，批头与手柄的连接位置做了加厚过渡处理，

　　扭矩传递路径上的金属部件均做了热处理强化，额定可承受扭矩不低于5N·m，能够覆盖M3-M6规格常规紧固件的拆装需求，不会因为施力过大出现批头断裂、连接结构滑牙的问题。手柄尾部做了圆弧收边处理，长时间握持施力时不会硌伤手掌，端部的平面设计可让工具直立放置在工作台面，不会随意滚落。在实际使用场景中，这类工具常被用于电气柜内部接线端子紧固、小型设备内部零件拆装、家具边角位置螺丝调整等普通螺丝刀无法施展的工况，相比普通长柄螺丝刀，它的操作半径更小，在贴近墙面、设备内壁的位置操作时，不会因为柄身过长出现干涉，能够精准对准紧固件槽位，避免批头滑出损伤螺丝槽口。结构建模过程中，所有配合面均按照实际装配公差做了间隙预留，

　　棘轮棘爪的啮合角度经过反复调整，既保证啮合时不会出现跳齿，又能让换向操作手感顺滑，没有明显的卡滞感；手柄表面的防滑筋深度控制在1.5mm，既保证足够的摩擦力，又不会因为纹理过深容易积攒油污、难以清理。批头夹持位置采用弹簧钢珠定位结构，批头插入后会被钢珠自动卡紧，使用过程中不会出现批头脱落的问题，更换批头时只需向前推动锁环即可释放批头，单手就能完成批头更换操作，无需额外辅助工具。整体结构没有多余的复杂零件，拆解维护十分方便，长期使用后如果棘轮结构进入灰尘，只需拆开端部的锁环清理内部杂物、添加少量润滑脂即可恢复正常使用，维护成本极低。
