沃德罗普弧形拉手安装结构三维设计

　　日常做柜体、检测设备舱门的结构设计时，拉手的选型和适配往往是容易被忽略但直接影响操作体验的环节，这款弧形结构的沃德罗普拉手，是我在做传感检测设备外舱门配套结构时常用的一款握持部件，先从实际应用场景来说，这类拉手不光能用在木质家具的柜门、抽屉上，在工业检测仪器的观察舱门、小型设备的检修盖板、实验室操作台的储物柜门场景里也完全适配，因为它的握持弧度是按照成年人手掌自然弯曲的形态做的曲面过渡，没有尖锐的棱角，不管是频繁开关的日常操作，还是戴薄劳保手套做设备检修时的提拉操作，都不会出现硌手、滑脱的问题。

　　从设计思路上拆解这个部件，首先是握持段的弧度设计，没有做平直的条状结构，而是采用了中间高、两端低的平滑弧形，整个握持面做了等宽的曲面加厚，边缘全部做了R2以上的圆角过渡，既保证了握持时的接触面积足够分散手部压力，也避免了薄边结构在长期受力后出现的边缘硌手、应力集中断裂的问题。两端的安装固定脚做了垂直于安装面的直插式定位结构，安装脚的端面和安装基材表面完全贴合，不需要额外做沉台避让，不管是18mm厚度的实木颗粒板材，还是2-3mm厚度的冷轧钢设备门板，都可以直接通过背面的紧固件完成固定，安装时不需要在门板正面做额外的开槽处理，能最大程度保留安装面的完整性，也降低了现场安装的加工难度。

　　再说到安装边界和尺寸适配的问题，这款拉手的两个安装脚中心距是按照常规柜体拉手的通用孔距做的适配，安装后握持段最高点距离安装面的高度控制在25mm左右，这个高度刚好能让成年人四指自然穿入握持段和门板之间的间隙，不会因为间隙过小导致手指塞不进去，也不会因为突出高度过高在人员通行时出现勾挂衣物、磕碰肢体的问题。安装脚的固定孔位做了沉孔设计，紧固件从安装面背面锁入后，正面完全看不到紧固件的痕迹，整体外观的一致性很好，不管是做原木风的家具配套，还是做工业设备的哑光金属外饰配套，都不会出现视觉上的突兀感。

　　从功能特性上来说，这款拉手的受力结构做了针对性的强化，两个安装脚和弧形握持段的连接位置做了渐变加厚的过渡处理，没有出现直角连接的应力集中点，按照常规使用场景做受力校核，单只拉手可以承受15kg以上的垂直提拉载荷，完全能满足满负载抽屉、重型设备舱门的开启受力需求，长期反复提拉使用也不会出现连接位置断裂、变形的问题。握持面的表面做了细微的防滑纹理处理，纹理深度控制在0.2mm以内，既不会积累灰尘难以擦拭清洁，也能在手部有少量汗液、油污的时候提供足够的握持摩擦力，避免开启门板时出现手滑的问题。

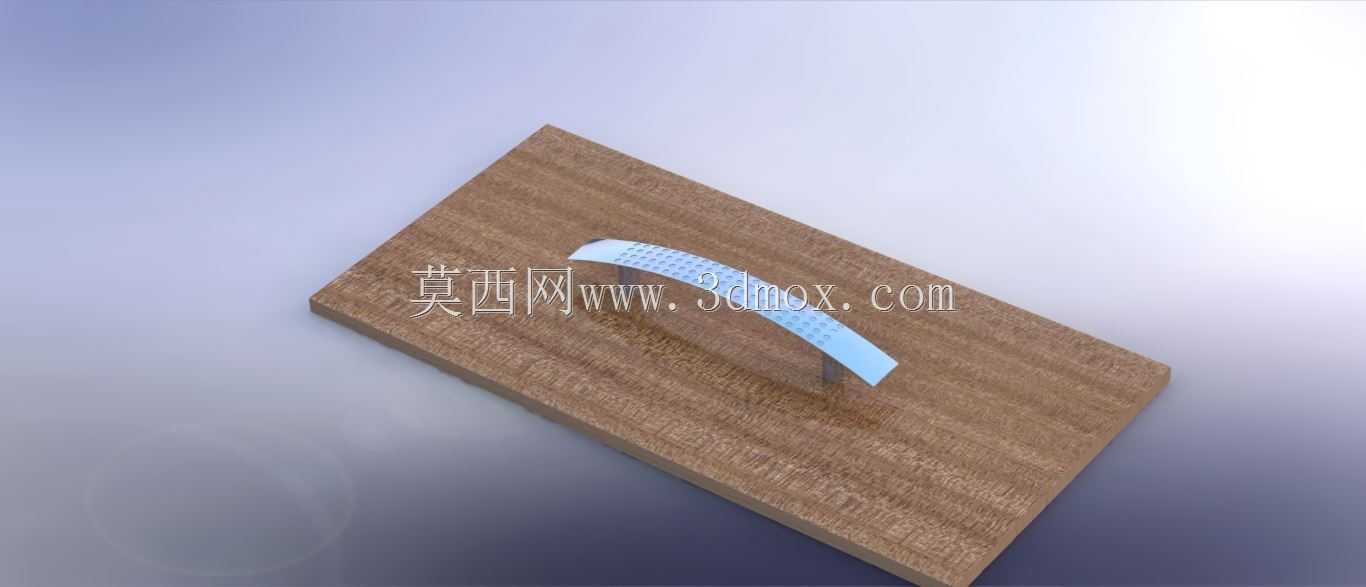

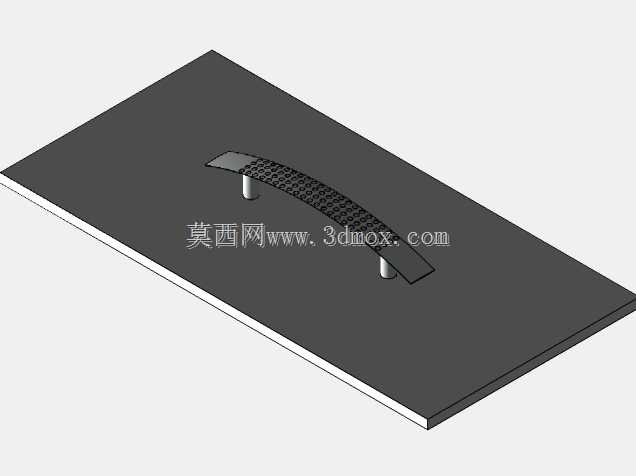

　　在实际做三维建模适配的时候，这个模型的安装基准面做的非常规整，两个安装脚的贴合面完全共面，导入装配环境后只需要将安装基准面和门板表面做重合配合，再对齐预先开好的安装孔位，就能快速完成装配干涉检查，不需要额外做基准面的修正。模型的曲面过渡全部做了G2连续处理，不管是做产品渲染出图，还是后续做手板3D打印验证，都不会出现曲面折痕、棱角突兀的问题，能直接用于结构评审、安装干涉校验、产品BOM清单统计的全流程设计环节。另外这个拉手的整体外轮廓没有突出的尖锐结构，在做设备整体安全校核的时候，不需要额外做防撞防护处理，符合工业设备外露部件的安全设计要求，用在有人员频繁走动的实验室、生产车间场景里，也不会因为外露部件的棱角造成人员磕碰伤害。
