木质基座立式通孔安装固定支座结构

　　在轻工装配、小型实验台架搭建以及教学演示类机械结构中，这类带立式支撑柱的木质固定支座是十分常见的基础连接件，它不需要像金属支座那样做表面防锈处理，自身材质重量较轻，在对整体载荷要求不高的手动调节机构、传感器临时安装工位上，能够快速完成部件的定位与固定，避免金属构件之间硬接触带来的表面刮损问题。从实际使用场景来看，这类支座常被用在小型光学实验架的辅助支撑、教学用机械结构演示教具的底座模块，或是木质自动化设备的走线固定端，因为木质材料的阻尼特性优于普通硬质金属，在传递微小振动的工况下，能够抵消一部分高频震颤，提升安装在其上的敏感元件的工作稳定性。

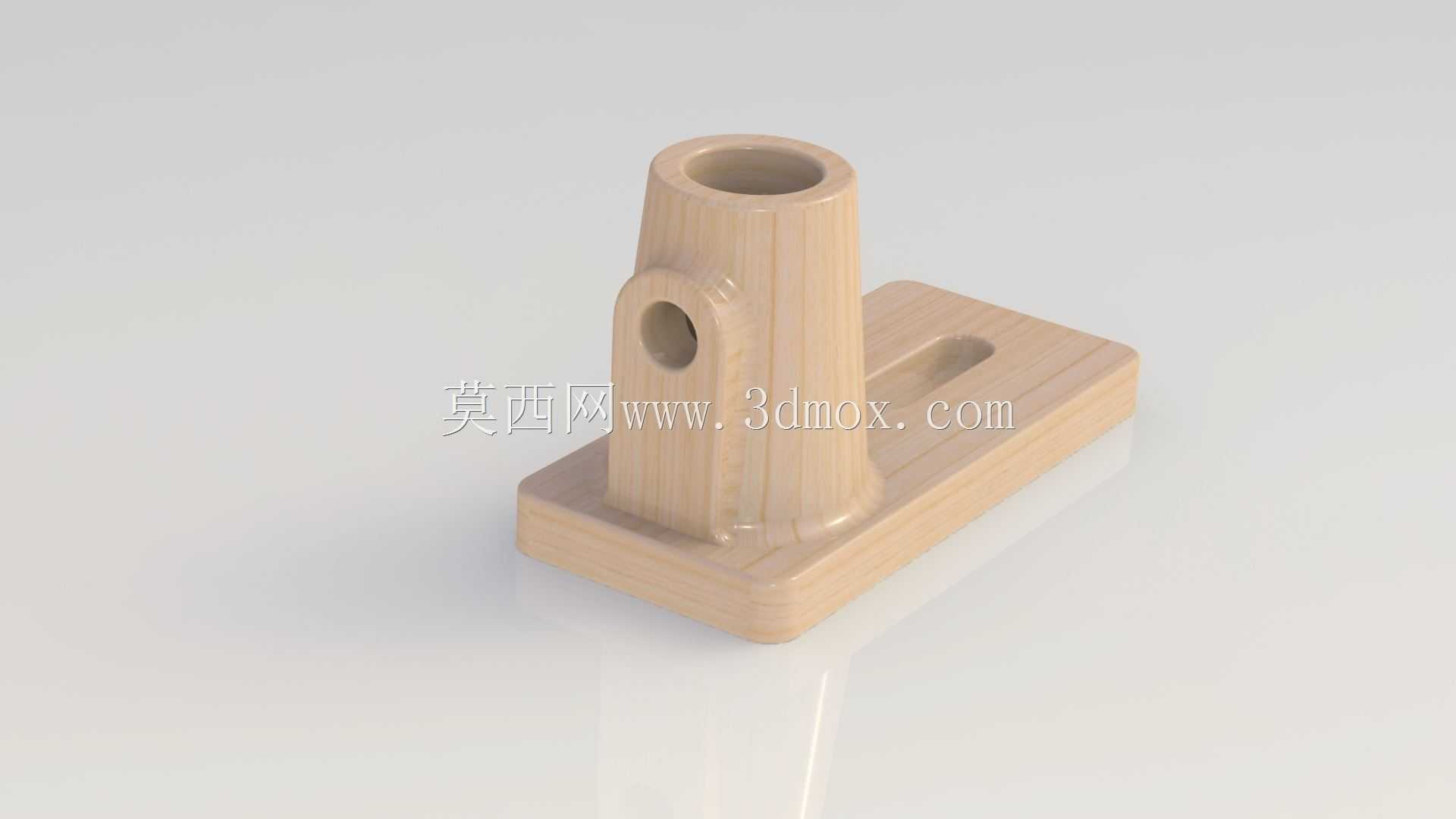

　　从功能特性上拆解，这个支座分为底部安装平板和立式支撑柱两个核心功能区，底部平板做了圆角过渡处理，没有尖锐的棱边，在人工搬运、调试的过程中不会划伤操作人员，平板上预留的长条形安装槽可以适配不同孔距的安装面，不需要在安装基体上重新打孔，就能在一定范围内调整支座的固定位置，降低现场安装的适配难度。立式支撑柱的中心是贯通的竖直圆孔，可以直接穿装圆杆类的导向轴、调节螺杆或是走线护管，支撑柱侧面的横向通孔则用于安装紧定螺钉，穿入竖直孔的杆件可以通过这个横向孔内的螺钉锁紧，实现杆件的高度固定，也可以根据需要松开螺钉，调整杆件的伸出长度后再锁紧，满足不同高度的支撑需求。支撑柱和底部平板的衔接处做了圆弧过渡的加强结构，没有直角应力集中的薄弱点，即使承受一定的侧向推力，衔接位置也不会轻易出现开裂，这一点在木质构件的设计中十分关键，因为木材的顺纹和横纹受力强度差异较大，圆弧过渡能够让应力顺着木纹方向分散，避免直角位置受横纹拉力产生劈裂。

　　设计这类木质支座的时候，首先要考虑的是木材的选材，一般选用密度均匀、不易变形的硬杂木，成型后做浸油或是封蜡处理，减少环境温湿度变化带来的形变，避免因为木材胀缩导致安装孔的尺寸出现偏差，影响杆件的穿装和固定精度。尺寸设计上，底部平板的长宽比例控制在2:1左右，保证支座放置在安装面上有足够的支撑面积，不会因为上部支撑的杆件受侧向力而出现倾覆，平板的厚度要满足安装槽的深度要求，安装槽的深度一般不超过平板厚度的三分之二，避免开槽后平板的结构强度下降过多。立式支撑柱的高度要匹配常用的调节行程，中心竖直孔的直径公差不能过紧，否则木质材料受潮膨胀后会把穿入的杆件抱死，也不能过松，否则杆件固定后会出现晃动，一般预留0.1到0.2毫米的配合间隙，同时在横向紧定螺钉的安装位置预埋金属螺母，因为木材的螺纹咬合力不足，直接在木头上攻丝的话，反复拧动螺钉后会出现滑牙，预埋金属嵌件能够大幅提升紧定结构的使用寿命，减少后期维护的成本。

　　安装边界方面，这个支座的固定方式是通过底部平板的长槽穿装螺栓，和下方的安装基体连接，安装时需要保证底部平板和安装面完全贴合，不能有悬空的边角，否则拧紧螺栓的时候会导致平板翘曲变形，甚至出现开裂。穿装在竖直孔内的杆件，直径要和孔位匹配，侧向的受力不能超过木质支撑柱的抗弯强度，一般这类支座的侧向承载能力在50牛以内，适合固定轻质的元件，不能作为重载结构的支撑件使用。在和其他构件配合的时候，要注意避免支座长期处于潮湿或是有腐蚀性介质的环境中，如果需要在这类环境下使用，要在木材表面做环氧树脂涂层处理，隔绝水汽和腐蚀介质，延长构件的使用寿命。另外，木质构件的加工不需要复杂的金属切削设备，普通的木工铣床、钻床就能完成全部加工工序，加工成本远低于同尺寸的金属支座，在非重载、对重量有要求的场景下，是性价比很高的支撑固定方案。很多教学类的机械创新设计赛事中，学生也常选用这类结构作为原型机的基础支撑，因为加工周期短，修改尺寸方便，能够快速验证结构方案的可行性，不需要等待金属件的外协加工周期，大幅提升原型迭代的效率。
