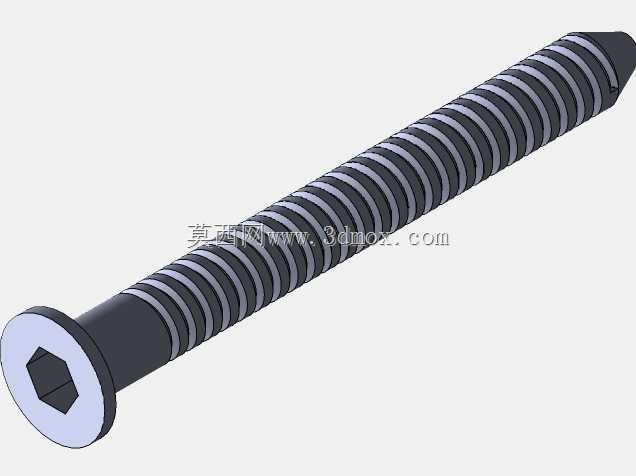

内六角沉头全螺纹紧固螺钉三维结构

　　在各类精密仪器、传感设备装配场景中，这类沉头内六角螺钉是实现紧凑空间内零部件刚性连接的核心基础件，区别于外露头型的紧固件，其沉头设计能够在安装完成后让头部完全埋入被连接件的沉孔内，保证装配面的平面度，不会出现凸起干涉，这一特性在传感器这类对安装空间、外形平整度有严格要求的器件装配中尤为关键——很多传感检测单元的安装面需要与被测结构紧密贴合，任何紧固件头部的凸起都会导致贴合间隙，直接影响检测数据的准确性，甚至造成传感器安装偏斜、受力不均损坏内部敏感元件。

　　从结构设计逻辑来看，这款螺钉采用全螺纹杆身设计，杆身从头到尾布满连续等距三角螺纹，没有光杆过渡段，这种设计的优势在于能够适配不同厚度叠层的被连接件，不需要严格控制拧入深度来匹配光杆长度，在薄板叠装、多层传感组件固定的场景下，全螺纹结构可以让螺纹全程参与啮合，提升连接的抗剪切、抗松动能力，哪怕被连接件总厚度存在一定的加工公差，也能保证足够的螺纹啮合牙数，避免出现滑牙、连接失效的问题。头部采用内六角驱动槽，相比十字槽、一字槽的驱动结构，内六角槽能够承受更大的拧紧力矩，拧紧过程中不容易出现打滑、槽口磨损的问题，适合在自动化装配线用电动起子定扭矩拧紧，也方便后期维护拆卸时施加足够的拆松力矩，不会因为槽口拧花导致无法拆卸。头部的沉头锥面角度采用通用的90度标准锥角，能够和市面上标准的沉头锪孔完全匹配，安装时锥面会和沉孔锥面紧密贴合，既可以起到自动定心的作用，保证螺钉安装后和安装面垂直，也能通过锥面的压紧力分散头部对被连接件的压强，避免软质材料的安装面被头部压溃变形。

　　从安装边界维度考量，这款螺钉的头部直径、沉头深度都严格遵循通用紧固件的尺寸公差要求，设计三维结构时已经预留了合理的安装间隙：沉孔的锪孔直径比头部直径大0.2-0.3mm，锪孔深度比头部高度大0.1-0.2mm，保证螺钉拧紧后头部端面低于安装面0.1mm左右，既不会凸起干涉，也不会因为沉孔过深导致头部锥面无法压紧被连接件。螺纹部分的大径、中径、小径都符合普通公制螺纹的公差要求，建模时还原了螺纹牙型的真实轮廓，不是简化的贴图纹理，在做装配干涉检查、有限元受力分析时，可以直接导入模型模拟螺纹啮合的受力状态，不需要额外修正螺纹结构。杆身末端做了小角度的倒角导向，安装时能够快速对准螺纹底孔，不会出现螺纹牙刮伤底孔内壁的问题，哪怕是盲孔安装场景，导向倒角也能让螺钉顺利入扣，降低装配对位的难度。

　　在实际应用中，这类螺钉除了用于传感器装配，还广泛覆盖电子设备外壳固定、小型机械零部件连接、模具附件紧固等多个场景，因为沉头安装的平整性优势，在需要外观面无凸起、安装空间狭窄的位置，基本都会优先选用这类紧固件。建模过程中对头部的内六角槽尺寸也做了精准还原，槽深、对边宽度都符合标准内六角扳手的配合公差，模拟装配时可以直接搭配标准内六角扳手模型做装配工艺验证，检查扳手操作空间是否足够，避免实际生产中出现扳手无法伸入、拧紧角度不足的问题。杆身的螺纹牙距采用标准粗牙规格，通用性强，不需要定制特殊规格的丝锥攻丝，现场装配时用常规的公制丝锥就能加工匹配的内螺纹，降低加工和备件成本。另外，整个螺钉的结构没有复杂的异形曲面，所有特征都是常规的车削、铣削加工特征，实际生产时可以通过冷镦成型后搓丝的工艺批量加工，生产效率高，成本可控，适合大规模量产使用。在做整机结构设计时，调用这款三维模型可以直接在装配体里预留对应的沉孔、底孔尺寸，不需要反复核对紧固件的安装尺寸，能够大幅缩短结构设计的周期，也能避免因为紧固件选型错误导致的装配干涉问题。
