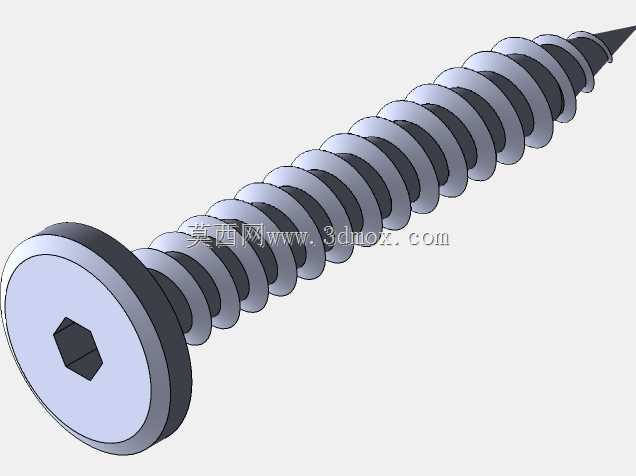

内六角带垫40mm自攻确认螺钉

　　在仪器仪表装配、小型传感器安装、家具五金紧固这类对连接可靠性与装配效率有双重要求的场景里，这类带垫内六角自攻螺钉的使用频率一直很高。不同于普通十字槽自攻钉容易在反复拆装时出现槽口滑牙的问题，内六角驱动的结构能让装配时的扭矩传递更均匀，哪怕是需要一定预紧力的安装场合，批头与钉头的咬合也足够稳定，不会轻易出现跳头刮伤工件表面的情况。

　　从实际安装边界来看，这款螺钉公称长度40mm，指的是从钉头贴合面到钉尖的完整有效长度，自带的法兰垫圈与钉头为一体化结构，不需要额外搭配平垫使用，一方面能减少装配时的零件清点工作量，避免小垫片在批量装配过程中遗失，另一方面一体化的垫面能让压紧力均匀分散在被连接件表面，对于薄金属板、工程塑料壳体这类容易被压溃的基材，能有效降低接触面的压强，避免紧固后基材表面出现凹陷甚至开裂的问题。钉尖采用的是自攻钉常用的锐角开槽结构，不需要预先在基材上攻制内螺纹，装配时直接通过电动或气动起子施加扭矩，就能让钉身的螺纹在预制的光孔内壁挤压出匹配的螺纹牙型，大幅提升装配效率，尤其适合仪器仪表内部空间狭小、无法灵活操作攻丝工具的安装场景。

　　设计这类螺钉的时候，首先要考虑的是不同基材的适配性，钉身的螺纹牙型采用的是粗牙间距设计，牙峰有足够的强度，在拧入铝合金薄板、ABS工程塑料、密度板这类常见的仪器仪表、家具基材时，既能够保证足够的咬合力，避免长期使用后出现螺纹松脱，又不会因为牙距过密导致拧入阻力过大，造成基材开裂或者钉身扭断。钉头的内六角槽深度经过合理匹配，既不会因为槽深过浅导致批头咬合不足，也不会因为槽深过大削弱钉头的结构强度，在施加额定装配扭矩的时候，钉头不会出现开裂变形的问题。一体化法兰垫的下表面做了平整处理，没有明显的模锻毛刺，紧固之后能和被连接件表面完全贴合，不会出现缝隙，对于有一定防尘要求的传感器安装场景，还能起到辅助密封的作用，减少灰尘、水汽从安装孔位置渗入设备内部。

　　在实际选型应用的时候，需要注意匹配对应的安装光孔尺寸，针对不同厚度的基材，光孔直径要控制在合理范围：如果是1-2mm厚的冷轧钢板基材，光孔直径建议比钉杆的公称直径小0.2-0.3mm，保证螺纹挤压成型之后有足够的咬合圈数，避免滑牙；如果是工程塑料或者密度板这类质地偏软的基材，光孔直径可以适当放大0.1mm左右，避免拧入过程中基材因为挤压应力过大出现涨裂。这款螺钉的钉身螺纹从距离钉头3mm左右的位置开始排布，靠近钉头的位置有一段无螺纹的光杆段，紧固的时候这段光杆会穿过上层被连接件的安装孔，让法兰垫直接压紧上层工件表面，不会因为螺纹的存在导致两个被连接件之间出现间隙，保证连接的紧密性。

　　从长期使用的可靠性角度来看，这类螺钉的螺纹牙底做了圆弧过渡处理，减少了应力集中的问题，在设备受到振动、冲击载荷的时候，不会轻易在牙底位置出现断裂失效。和需要搭配螺母使用的机螺钉相比，自攻结构只需要在单侧操作就能完成紧固，对于仪器仪表外壳、传感器安装座这类只能单侧接触的安装场景，适配性要高很多，不需要在工件背面预留螺母的安装空间，能有效缩小设备的整体结构尺寸，让内部结构布局更紧凑。在家具装配场景里，这种带垫内六角自攻钉常用来连接五金铰链、导轨、拉手这类部件，一体化的垫圈能避免钉头陷入木质板材表面，保证装配之后的外观平整度，内六角的结构也比十字槽更适合反复拆装调整，不会因为多次拆装就出现槽口磨损无法拧动的问题。

　　建模过程中需要重点关注几个细节参数的还原：法兰垫的外径要比钉头外径大出足够的尺寸，才能保证足够的压紧接触面积；内六角槽的对边尺寸要和标准批头尺寸匹配，公差控制在合理范围，避免出现批头插不进去或者间隙过大晃动的问题；螺纹的牙型角、螺距要符合自攻螺钉的通用标准，牙峰的倒角要自然，还原实际冷镦加工之后的牙型形态，不能出现尖锐的直角棱边；钉尖的角度要控制在标准范围内，保证拧入的时候能够顺利定心，不会出现偏斜导致安装孔位错位。这些细节的准确还原，能让三维模型在做虚拟装配验证的时候，真实反映实际装配过程中可能出现的干涉、间隙问题，给结构设计选型提供准确的参考依据，避免实际生产装配的时候出现零件不匹配、安装空间不足的问题。
