环形六角镂空网格结构件设计

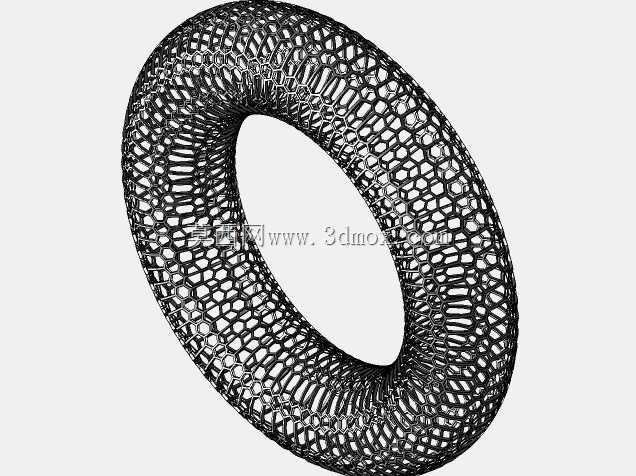

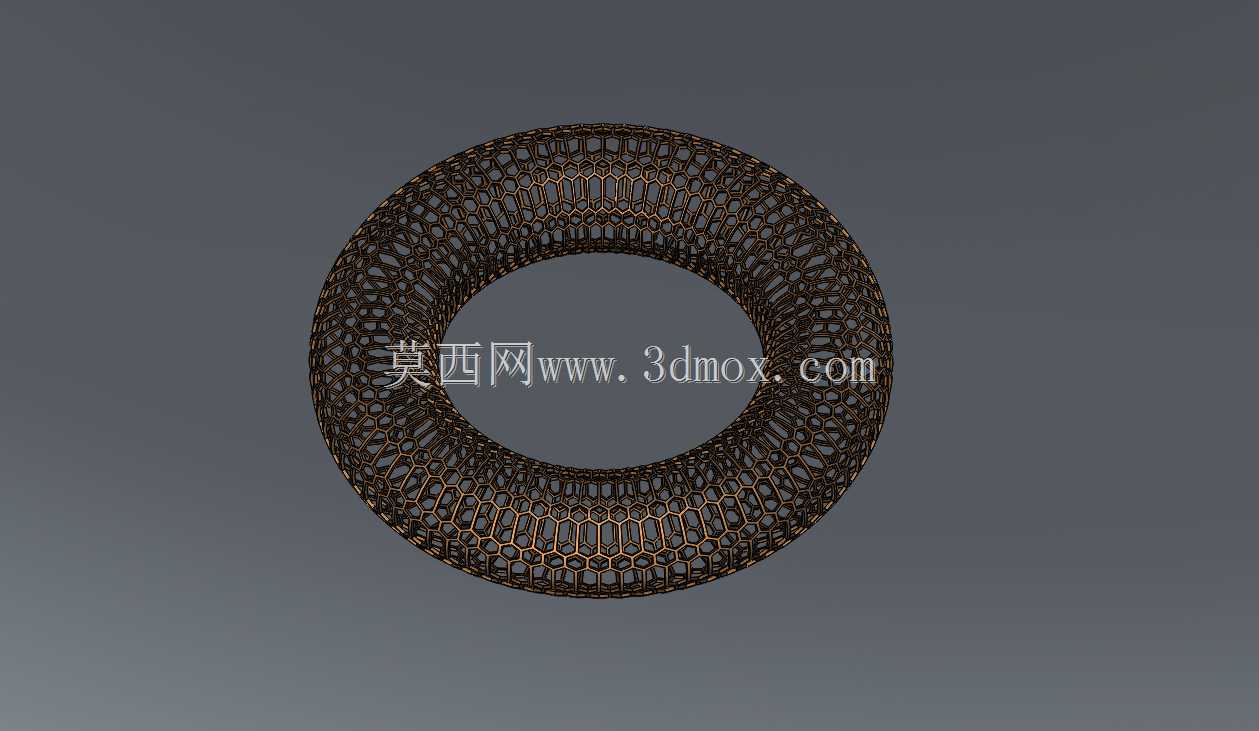

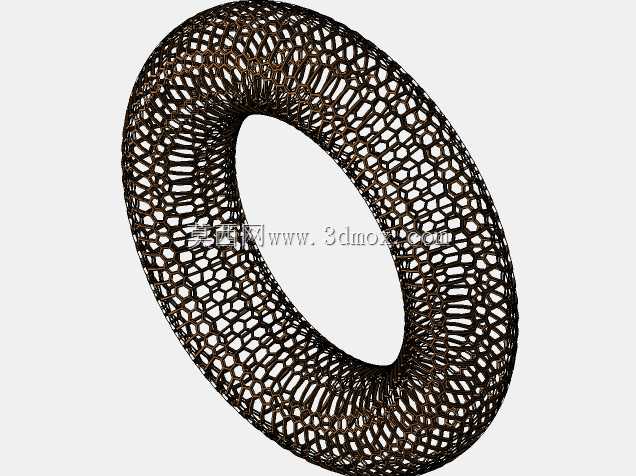

　　在流体检测、气流传感以及精密过滤类传感设备的结构设计中，环形镂空网格构件是承担介质导流、均流以及防护传感核心元件的关键部件，这类构件的设计合理性直接影响传感单元的检测精度与响应速度。这款环形六角网格结构采用闭环圆环整体构型，区别于传统平面网格的直铺式设计，环形曲面的网格排布能够让流经构件的介质沿环面形成均匀的流场分布，避免局部紊流对传感探头的检测信号造成干扰，在气体流量传感器、颗粒物浓度检测传感器的前端防护结构中，这类结构能够在保证介质通过率的同时，阻挡大尺寸杂质进入传感腔体，同时六角形的网格单元相比方形、三角形网格，在相同开孔率下具备更优的结构抗形变能力，环向受力时应力分布更均匀，不会出现局部应力集中导致的网格断裂问题。

　　从设计思路来看，这款结构首先确定了环形基体的整体回转半径与截面直径，匹配常规传感设备的安装腔体尺寸，环体的截面为圆形截面，保证网格单元沿环面法向的排布一致性，避免出现网格单元大小不均的问题。六角网格的生成采用沿环面UV方向等距排布的逻辑，每个六角单元的边长保持一致，相邻单元共用棱边，在保证整体结构连续性的同时，减少冗余的结构材料，实现轻量化设计。结构上设置的台阶特征，主要用于安装时的轴向定位，台阶的外径与传感腔体的安装槽内径采用间隙配合，装配时能够快速卡入定位槽，不需要额外的定位工装即可完成初步固定，降低装配难度。

　　实际应用场景中，这类环形六角网格除了用于传感设备的前端均流防护，还可用于精密通风设备的出风口整流、小型环形散热结构的风道导流，在微型涡轮传感装置中，该结构还可作为气流整流栅，调整进入涡轮腔的气流方向，让气流沿环向均匀冲击涡轮叶片，提升涡轮转速检测的线性度。设计过程中需要重点关注网格棱边的圆角处理，所有棱边均做微小圆角过渡，避免锐边在流体长期冲刷下出现毛刺脱落，污染传感腔体内部的精密元件；同时网格的开孔尺寸根据应用场景的防护等级做匹配调整，用于颗粒物检测场景时，开孔尺寸控制在允许通过的颗粒物粒径阈值以上，阻挡超规格杂质，用于气体流量检测场景时，适当提升开孔率，降低结构对气流的阻力，减少压力损失。

　　安装边界方面，该环形结构的轴向宽度与安装槽的深度匹配，台阶面与安装槽的端面贴合后，网格环面与传感探头的端面保持设定的安全距离，避免网格结构在受外力形变时触碰探头造成元件损坏。结构的壁厚根据使用场景的材质特性做对应调整，采用金属材质加工时壁厚可适当减薄，采用工程塑料注塑成型时，壁厚保持均匀，避免注塑过程中出现缩痕、填充不足的问题。六角网格的棱边宽度与开孔尺寸的比例经过反复校核，保证在1.5倍额定工作压力下，结构的最大形变量不超过环体与探头间距的三分之一，预留足够的安全余量。不同于拼接式的网格结构，这款整体式环形网格不存在拼接焊缝或者连接接缝，长期受介质冲刷不会出现接缝开裂的问题，结构稳定性更强，在有振动工况的移动传感设备中使用时，也不会因为长期振动出现连接松动的情况。
