网球曲面结构三维数模设计

　　本次建模的网球结构，核心围绕体育器材领域的仿真演示、教具开发、运动场景模拟等实际需求展开，在日常的工程应用场景中，这类球体模型常被用于体育装备的结构验证、运动轨迹仿真动画制作、教学演示道具开发，也可作为文创产品、玩具设计的基础参考数模。从实际用途来看，该模型还原了网球标志性的拼接曲面结构，可直接用于渲染输出产品宣传素材，也能导入动力学仿真模块，配合材质参数设置模拟网球在不同接触面的弹跳、摩擦特性，为运动装备的性能优化提供可视化的结构参考。

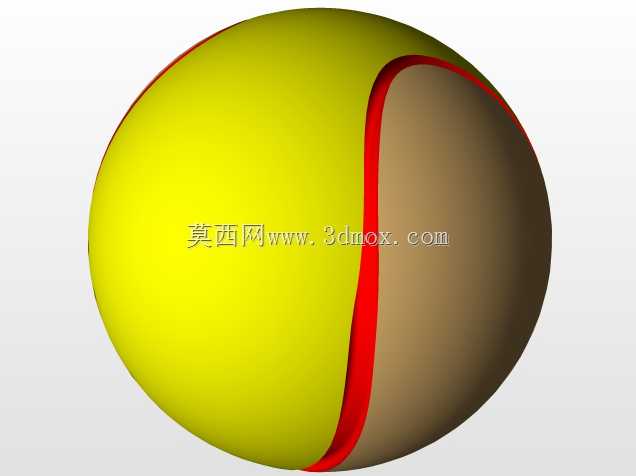

　　在功能特性的还原上，建模过程没有采用简单的球体拉伸成型思路，而是重点还原了网球表面的接缝凸起结构——现实中网球的橡胶内胆外包裹毛毡面料，拼接缝处的凸起会直接影响球体飞行过程中的空气阻力分布，因此建模时特意对拼接缝做了等宽的凸起处理，曲面过渡处做了G2连续约束，避免出现棱角生硬的问题，保证渲染和仿真时的曲面光顺性。球体主体分为两个对称的曲面区域，对应现实中网球的两片式毛毡拼接结构，接缝处的红色封边结构也做了独立的曲面分层，方便后续赋予不同的材质属性，模拟橡胶封边和毛毡面料的质感差异。

　　设计思路上，整个建模流程从基础球体基准开始，首先确定球体的标准直径基准，参考正规比赛用网球的尺寸边界，将球体直径控制在65.41mm至68.58mm的标准区间内，建模时取中间值做基准球面，保证模型尺寸符合通用的产品设计规范。之后通过投影曲线在球面上绘制S形的拼接轮廓线，这一步是整个建模的核心难点，曲线的曲率需要反复调整，保证两侧曲面对称，接缝线条流畅无拐点，避免出现曲面扭曲的问题。绘制完轮廓线后，通过曲面偏移、加厚命令生成接缝处的凸起结构，凸起高度控制在1.2mm左右，和真实网球的接缝凸起尺寸匹配，不会出现比例失调的问题。

　　从安装与适配边界来看，该模型为独立的整体零件，无额外的安装配合结构，可直接导入各类装配场景中使用，比如作为网球发球机的模拟物料、体育场馆场景的装饰摆件、运动类产品的展示配件，模型的曲面均为实体化结构，没有破面、重叠面等问题，可直接用于3D打印验证，也能导出为通用格式导入渲染软件做材质效果调整。建模过程中特意对曲面做了轻量化处理，在保证曲面精度的前提下控制了面片数量，不会出现导入大型装配体时卡顿的问题，同时所有特征均保留了参数化建模的步骤，使用者可以根据需求调整球体直径、接缝宽度、凸起高度等参数，适配不同的使用场景，比如儿童玩具用的迷你网球、训练用的大尺寸软式网球，都可以通过修改特征参数快速生成对应的结构，不需要重新绘制基础曲面。

　　在结构细节的处理上，模型没有做过度的简化，也没有冗余的特征，球面的曲率连续均匀，接缝处的过渡曲面做了圆角处理，和真实网球的接缝质感一致，不会出现尖锐的棱边。如果用于运动仿真场景，可以直接在模型表面赋予对应的摩擦系数、弹性模量参数，模拟网球和地面、球拍接触时的形变特性；如果用于外观渲染场景，可以直接在两个主曲面区域赋予毛毡材质，接缝区域赋予橡胶材质，快速得到逼真的渲染效果。整个模型的结构逻辑清晰，特征树顺序合理，没有冗余的参考特征，方便后续的修改和调整，对于刚接触曲面建模的从业者来说，也可以作为球面曲线投影、曲面拼接、加厚成型等命令的练习参考案例，理解不规则曲面在球体上的成型逻辑，掌握曲面光顺性调整的基本方法。
