三脚支撑圆柱式补补便结构设计

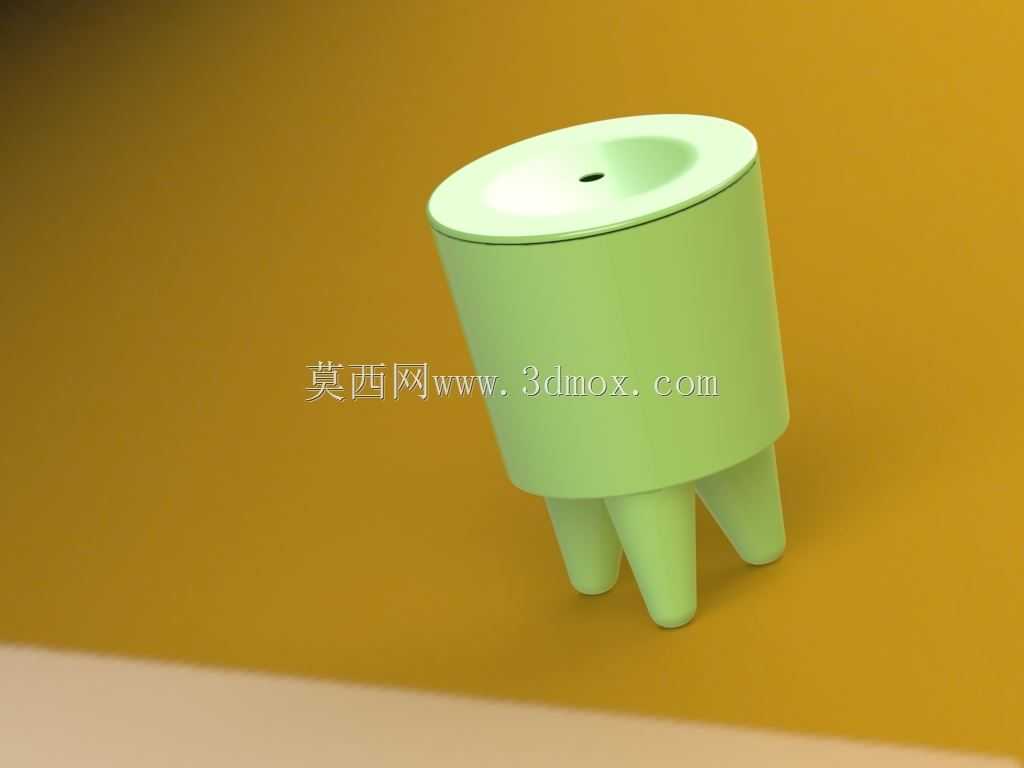

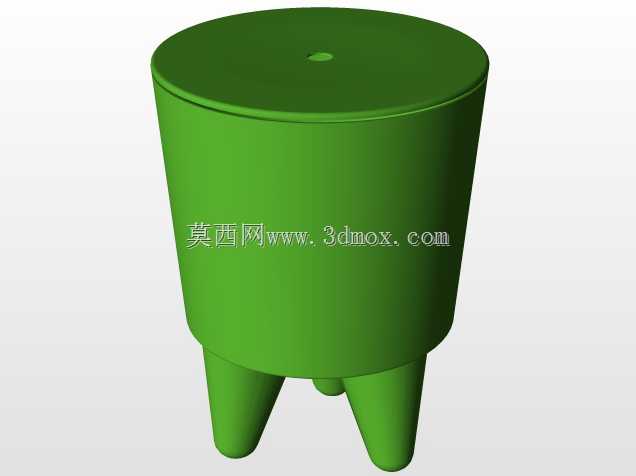

　　这款三脚支撑圆柱式补补便结构，最初的设计切入点是适配小户型卫浴空间、公共卫生间无障碍区域的局部清洁需求，区别于传统落地式清洁设备的臃肿造型，整体采用等径圆柱作为主体承载结构，底部三根支脚呈120°均匀分布，无需额外固定件即可在平整瓷砖、水磨石地面实现稳定放置，单根支脚的接地端面做了1.5mm的圆角过渡，避免尖锐棱边刮擦地面饰面，同时支脚与主体壳体的衔接处做了R3的圆弧过渡，减少注塑成型时的应力集中问题，也能避免日常使用中磕碰造成的结构开裂。主体壳体的顶部采用内凹式弧面设计，中心位置预留直径6mm的感应窗口安装位，窗口周边做了0.8mm高的凸台，防止日常清洁时的积水顺着窗口渗入壳体内部，损坏内置的感应控制元件；

　　壳体内部预留了直径42mm的圆柱形空腔，可容纳常规的感应控制电路板、微型液泵以及200ml容量的储液腔，储液腔与壳体侧壁的加注口连通，加注口采用隐藏式硅胶塞封堵，既保证外观整体性，也能避免加注清洁液时出现渗漏。从安装边界来看，这款产品整体高度为128mm，主体圆柱外径为72mm，三根支脚的外接圆直径为85mm，放置时仅需占用直径90mm的台面或地面空间，即使是宽度仅120mm的马桶侧边窄台也能顺利放置，不会与周边的纸巾架、马桶刷架产生空间干涉。在功能适配层面，顶部的感应窗口可适配红外漫反射式感应元件，感应距离可通过内置电路板调整在30-80mm区间，避免误触发的同时保证伸手即可触发设备出液，出液口隐藏在顶部弧面的边缘位置，

　　出液方向斜向45°朝向使用者方向，无需刻意调整手部位置即可接取清洁液。结构设计上，主体壳体采用上下分体式装配结构，上下壳体的衔接处采用止口配合，配合间隙控制在0.1mm以内，既保证装配后的外观缝隙均匀，也能提升壳体整体的结构强度，避免日常挪动时出现壳体错位；三根支脚与下壳体为一体化注塑成型，无需额外装配支脚部件，减少装配工序的同时也提升了支脚的承重能力，单根支脚可承受15kg的垂直载荷，即使成年人不小心磕碰也不会出现支脚断裂的问题。考虑到卫浴空间常年处于高湿度环境，所有结构的棱边都做了圆角处理，不存在清洁死角，日常擦拭时无需担心边角藏污纳垢；壳体外壁采用哑光磨砂面处理，既不容易残留水渍指纹，也能提升手持挪动时的摩擦力，

　　避免手打滑造成设备摔落。在实际应用场景中，这款结构除了可作为卫浴空间的感应式清洁液供给设备，也可通过更换内置模块适配香薰扩香、手部消毒等功能，顶部的内凹弧面还可临时放置戒指、发圈等小型随身物品，兼顾了实用性与空间利用率。设计过程中特意规避了多余的装饰性结构，所有外观曲面都服务于功能需求：顶部内凹弧面除了布置感应窗口，还可承接不慎滴落的清洁液，避免液体流到台面造成污染；支脚的锥形设计从根部到接地端逐渐收窄，既减少了接地端的接触面积，降低地面不平整带来的放置不稳问题，也让整体造型更显轻盈，不会在狭小空间内产生视觉上的笨重感。内部空腔的布局上，将重量较大的储液腔布置在靠近下壳体的位置，降低整体重心，进一步提升放置稳定性，即使受到侧向的轻微碰撞也不容易倾倒；电路板固定位预留了2mm的减震垫安装槽，可粘贴EVA减震垫减少液泵工作时的震动传递，降低设备运行时的噪音。
