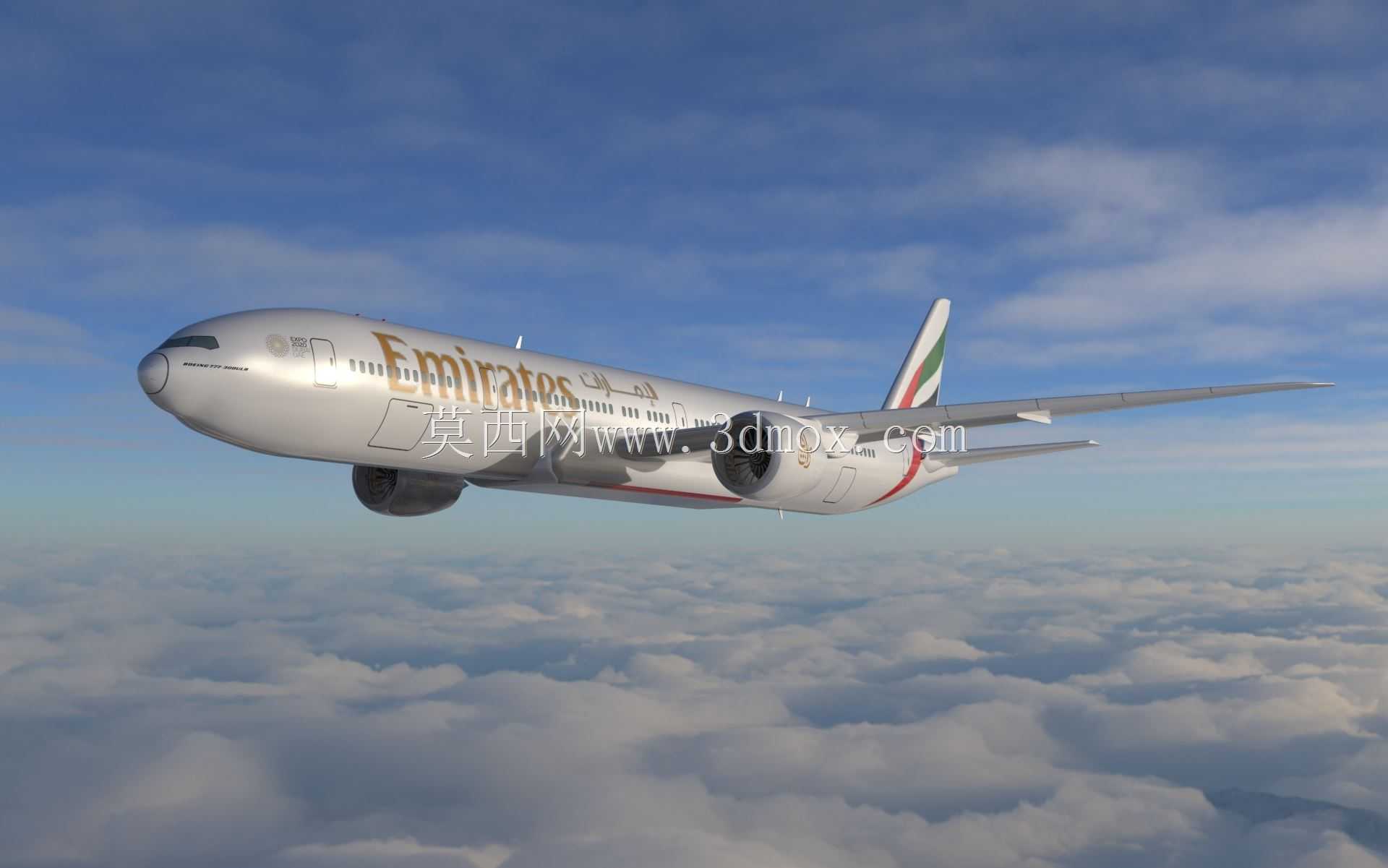

阿联酋航空涂装波音777-300客机外观结构

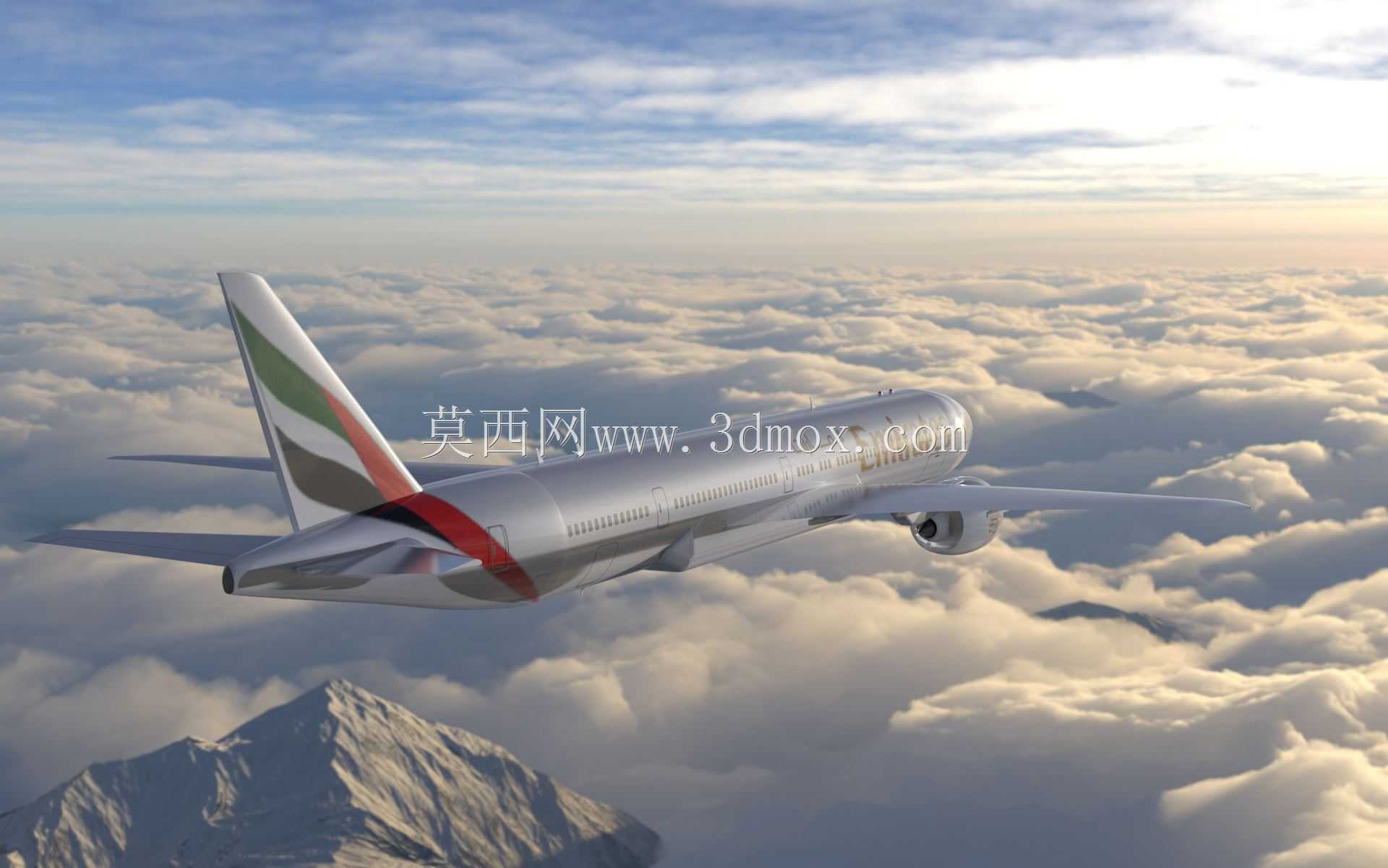

　　该模型还原的双发宽体民用客机，主要应用于干线航空客运场景，可执飞中长距离国际、国内航线，承担跨区域旅客及腹舱货物运输任务，是民航运输体系中核心的大运力载具之一。从实际运营场景来看，这类机型适配枢纽机场间的高密度航线，单架次可承载三百至四百余名旅客，能在海拔四千米级高原机场、高纬度寒区机场等复杂环境机场完成起降作业，对跑道长度、道面强度的适配性覆盖绝大多数民用运输机场的运行标准。模型完整还原了机型的气动外形特征，机身采用宽体截面设计，客舱可设置双通道多等级座位布局，下部腹舱预留充足的货运装载空间，可容纳标准LD3航空集装箱散货装载。机翼采用后掠下单翼布局，翼下吊挂两台大涵道比涡轮风扇发动机，翼尖设置斜削式翼梢结构，

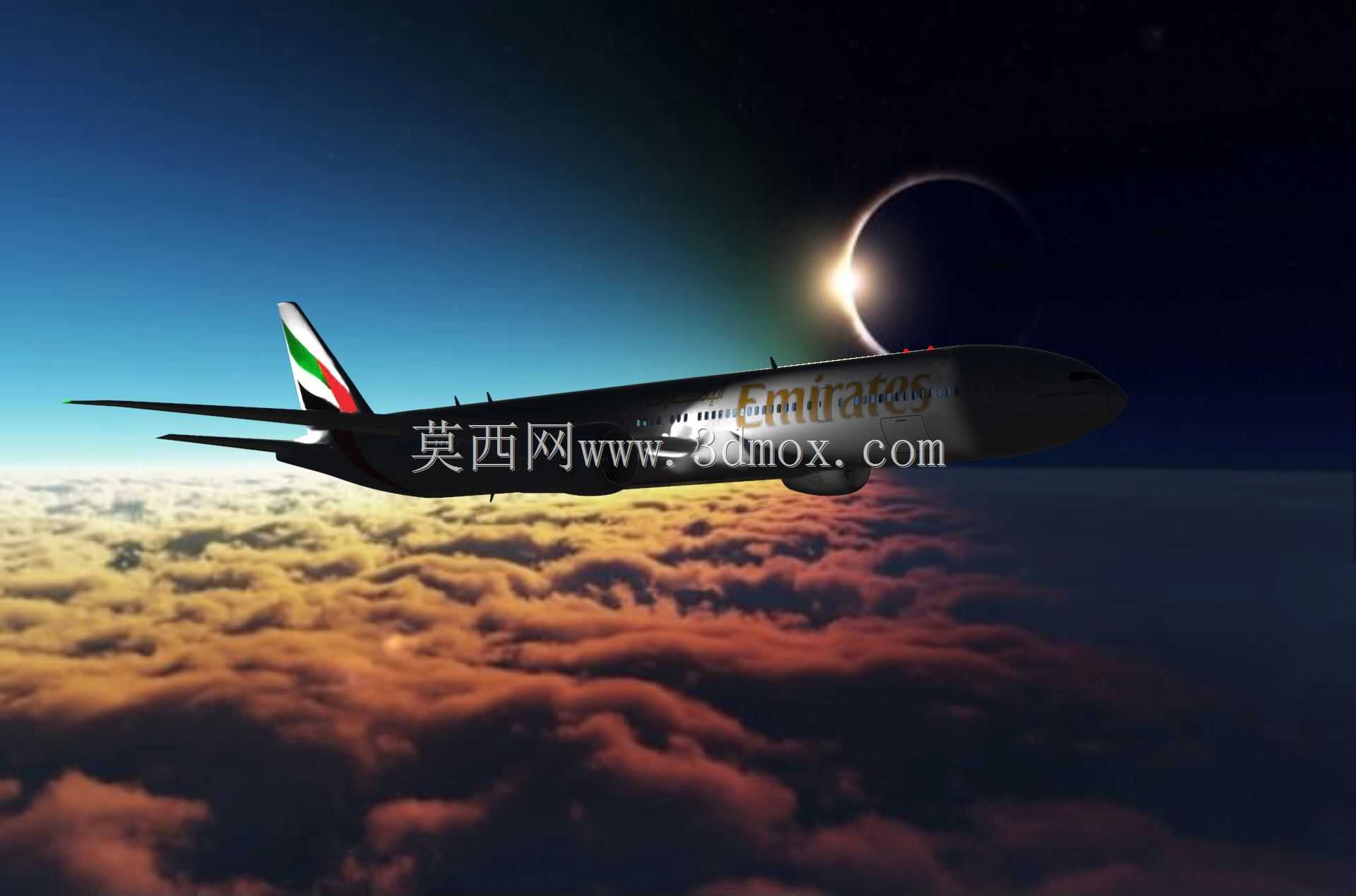

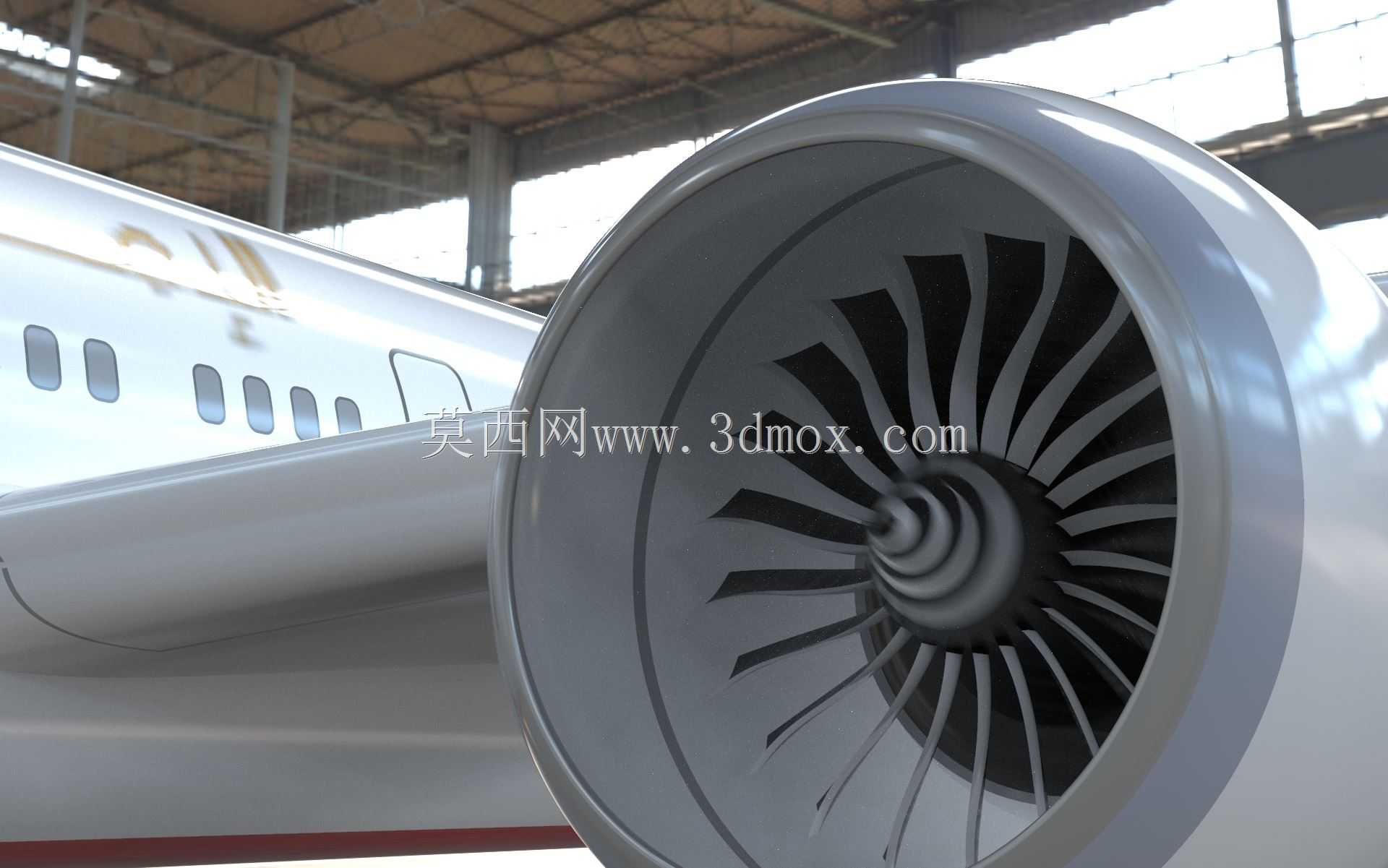

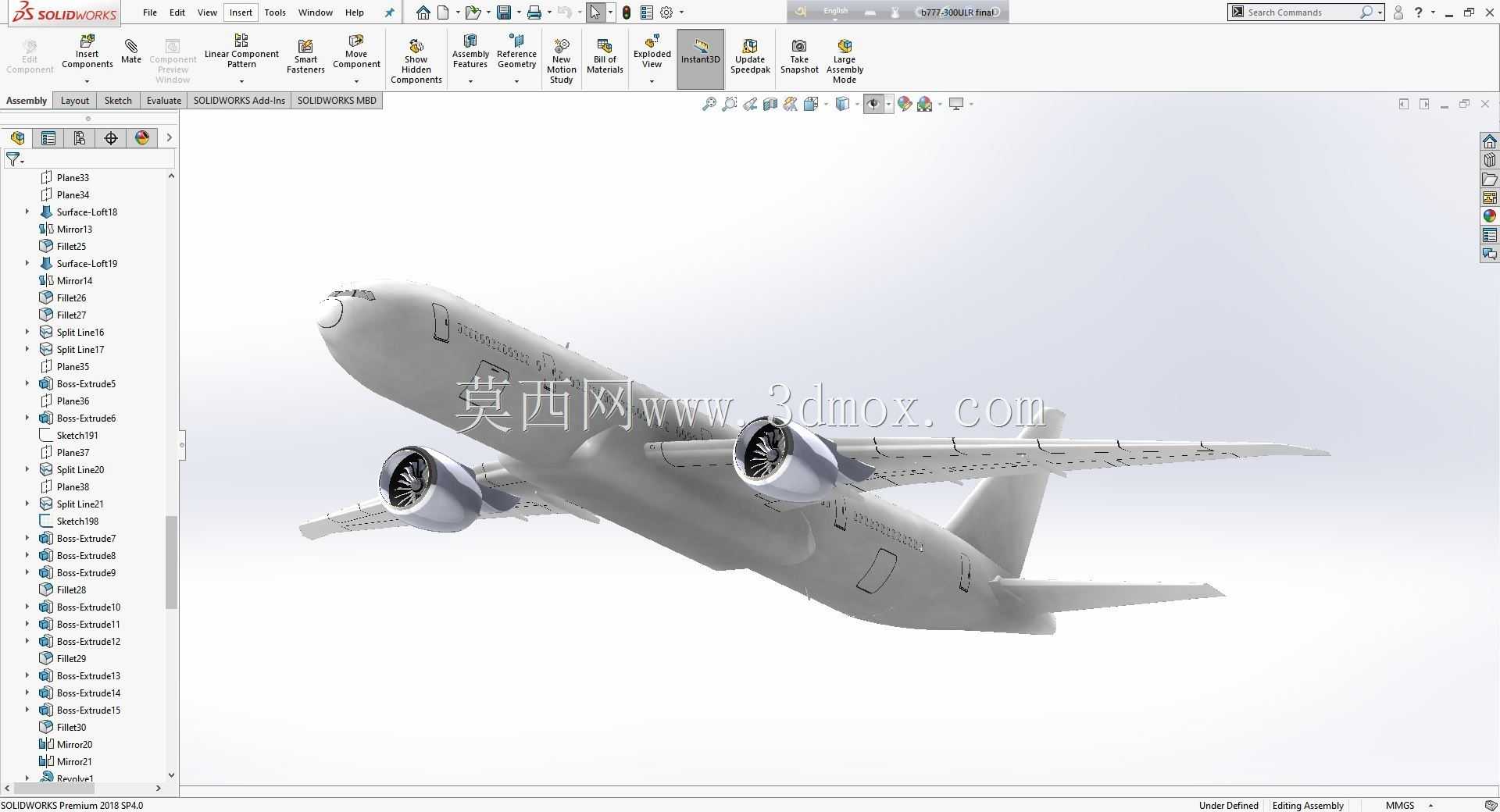

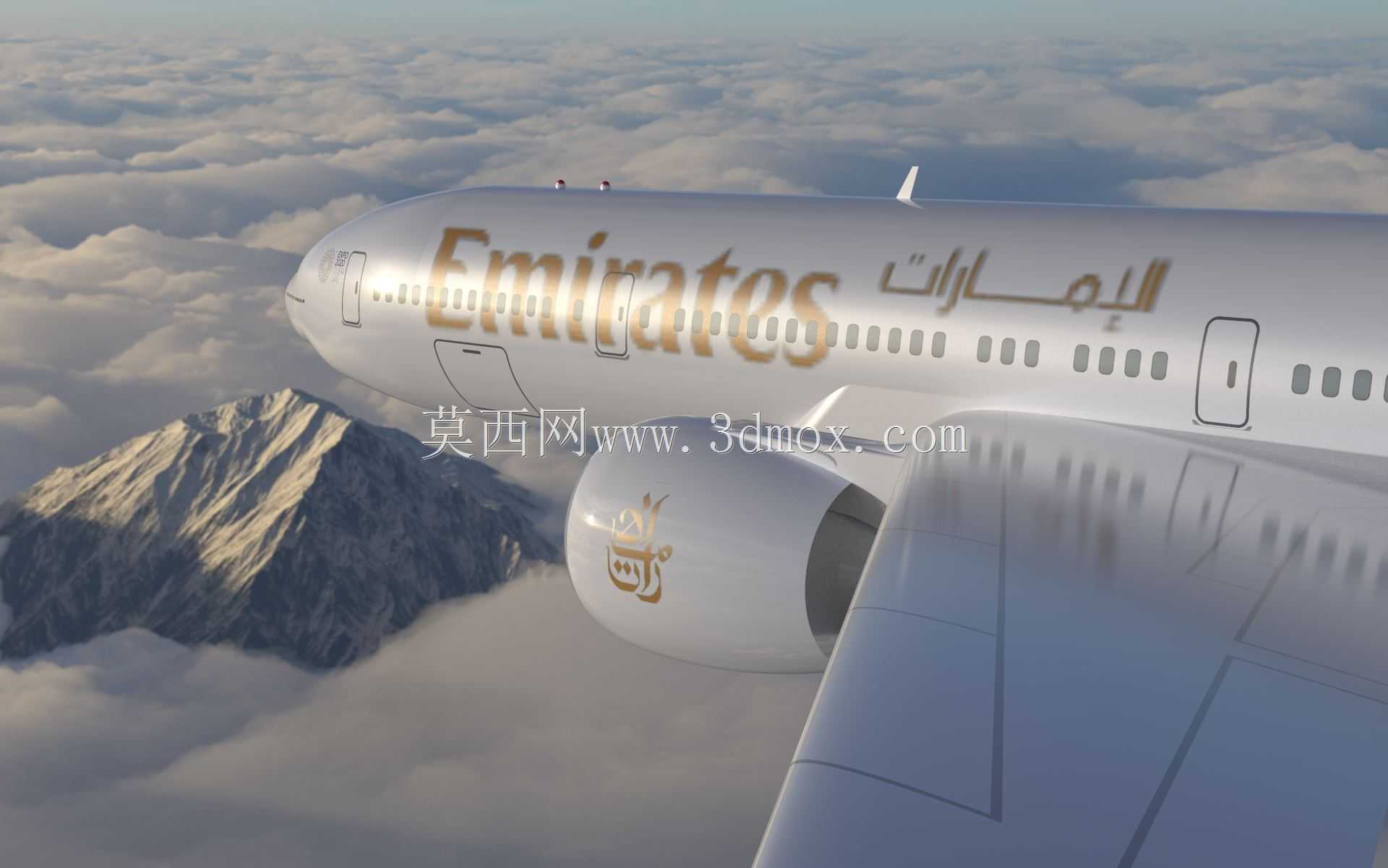

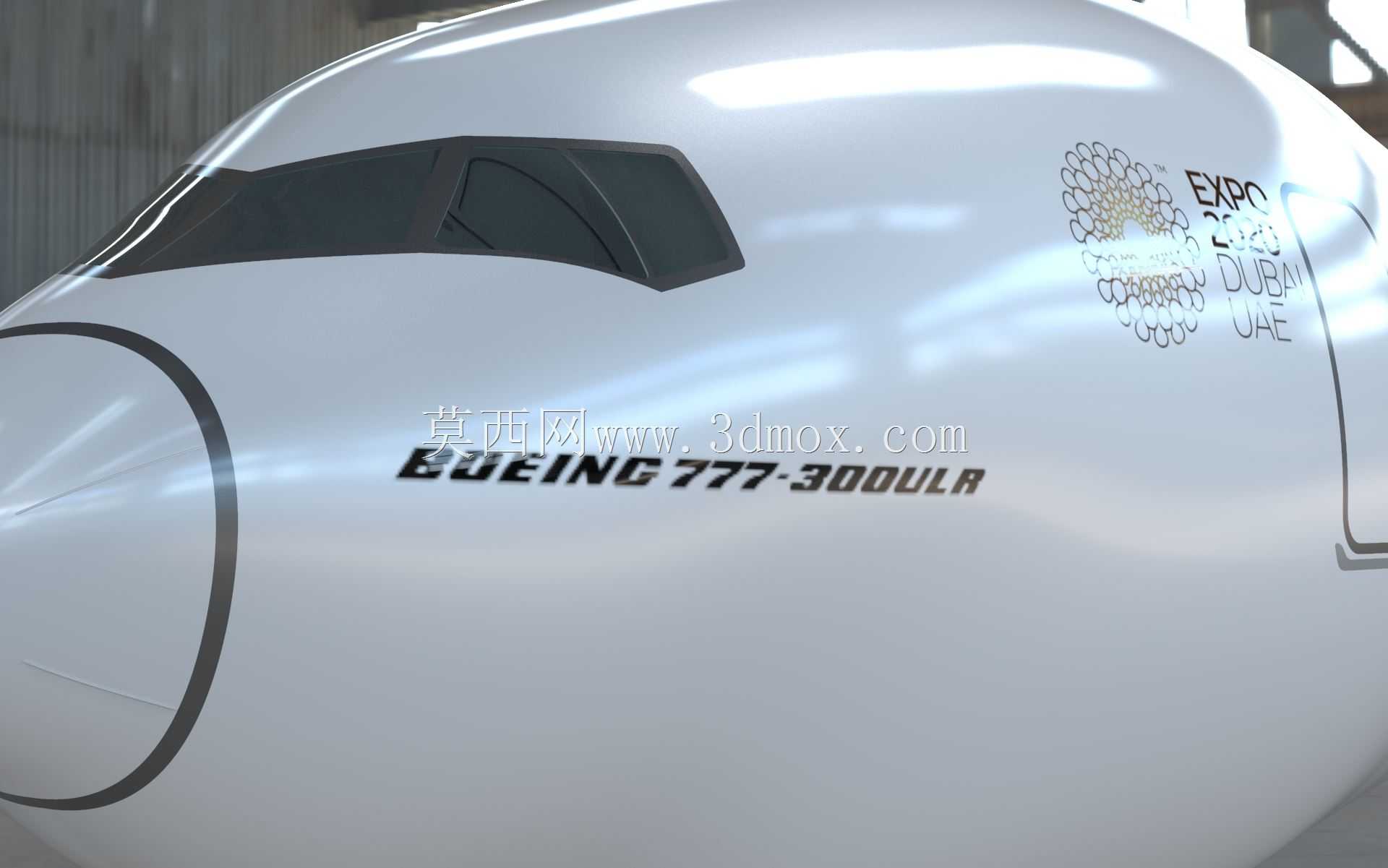

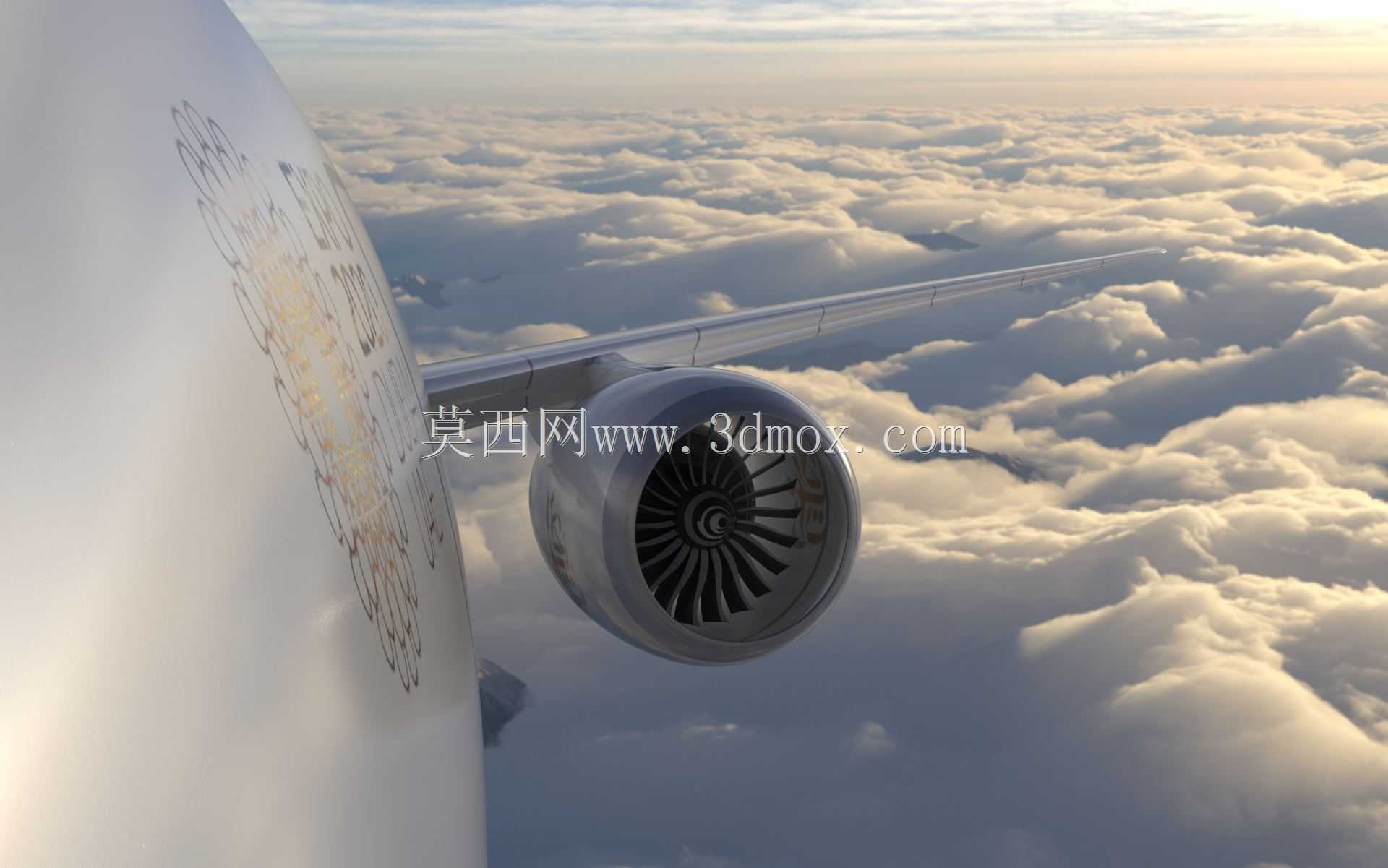

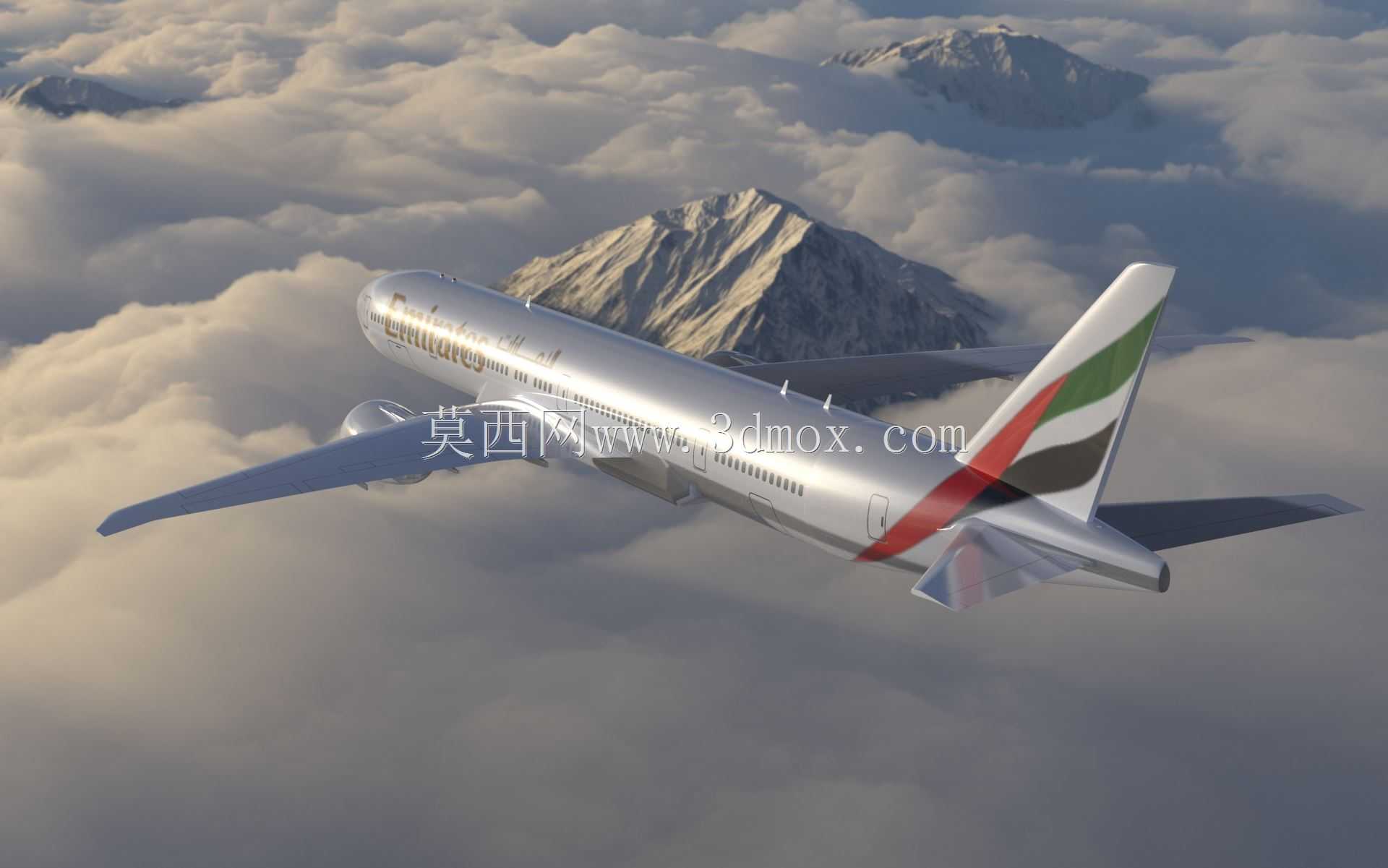

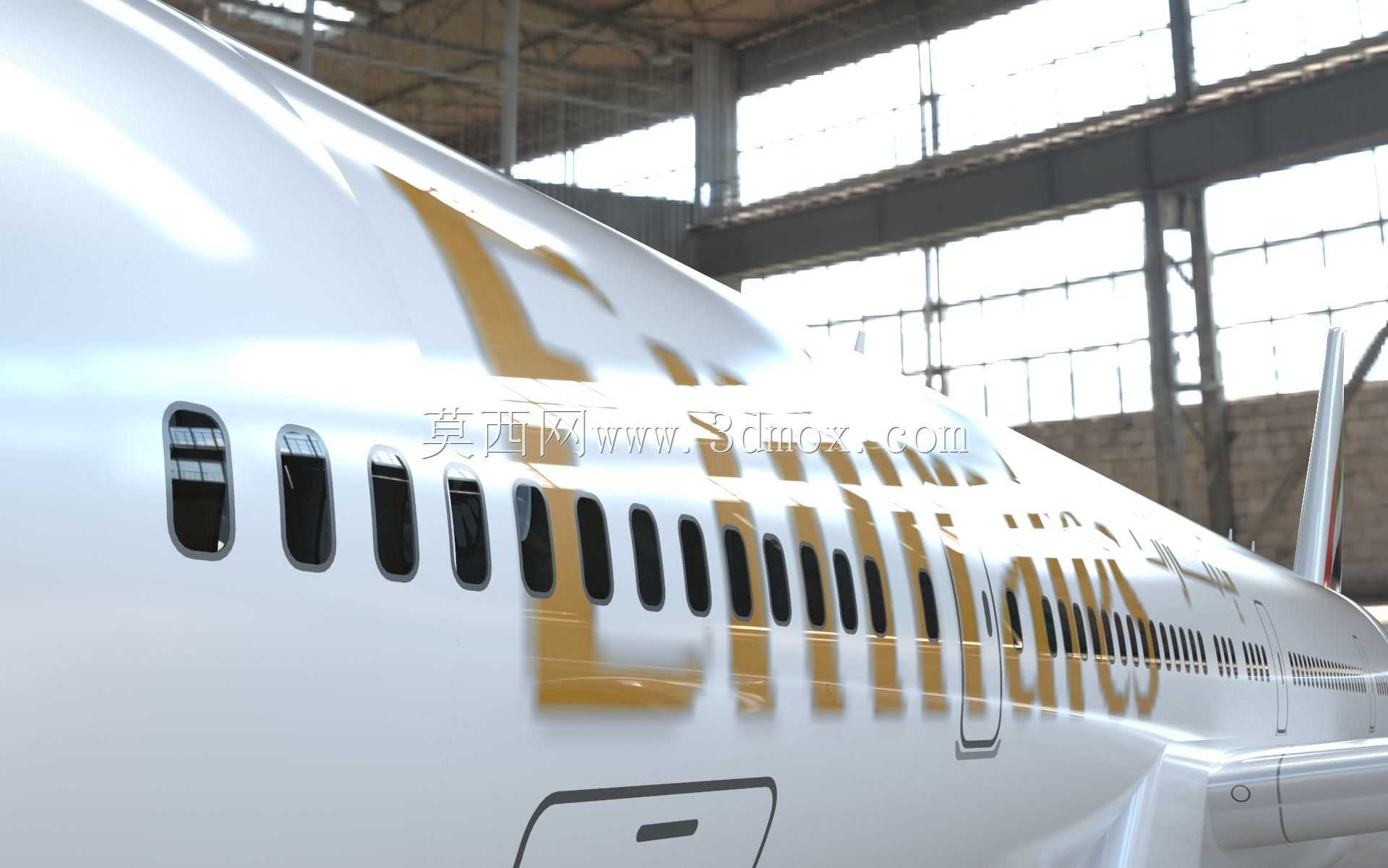

　　可有效降低巡航阶段的诱导阻力，提升燃油经济性。尾翼采用常规布局，垂直尾翼与水平尾翼的气动舵面轮廓完整还原，机身外部的天线、航行灯、舱门轮廓、舷窗排布均按照实机比例复刻，涂装还原了阿联酋航空的标志性尾翼配色与机身标识，可用于航空科普展示、机场场景仿真搭建、民航类仿真项目的载具素材使用。从设计还原思路来看，建模过程优先保证气动外形的曲面连续性，机身蒙皮的曲面分块按照实机的蒙皮接缝逻辑划分，机翼与机身的整流过渡区域做了平滑处理，避免曲面出现褶皱、曲率突变问题，保证渲染阶段的光影过渡自然。发动机短舱的外形还原了真实大涵道比发动机的进气道、风扇罩、尾喷口轮廓，吊挂与机翼的连接结构做了简化处理，保留外部可见的整流外形，

　　省略内部复杂的管路与转子结构，适配外观展示类场景的使用需求。起落架部分未做结构还原，若要用于地面滑行、停机位展示类场景，需要额外补充前三点式起落架的收放结构、机轮组、刹车组件的细节，匹配地面状态的展示需求。从外形尺寸边界来看，实机机身长度约73.9米，翼展约60.9米，垂直尾翼顶端距地面高度约18.5米，模型按照等比例缩放后，可适配不同尺度的场景搭建需求，若用于1:400比例的机场沙盘场景，模型长度约18.5厘米，翼展约15.2厘米，可与同比例的航站楼、廊桥、地勤设备模型匹配安装，不会出现尺寸干涉问题。机身截面最大直径约6.2米，对应模型截面直径约1.55厘米，舷窗间距、舱门尺寸均按照实机比例缩放，保证视觉比例协调。

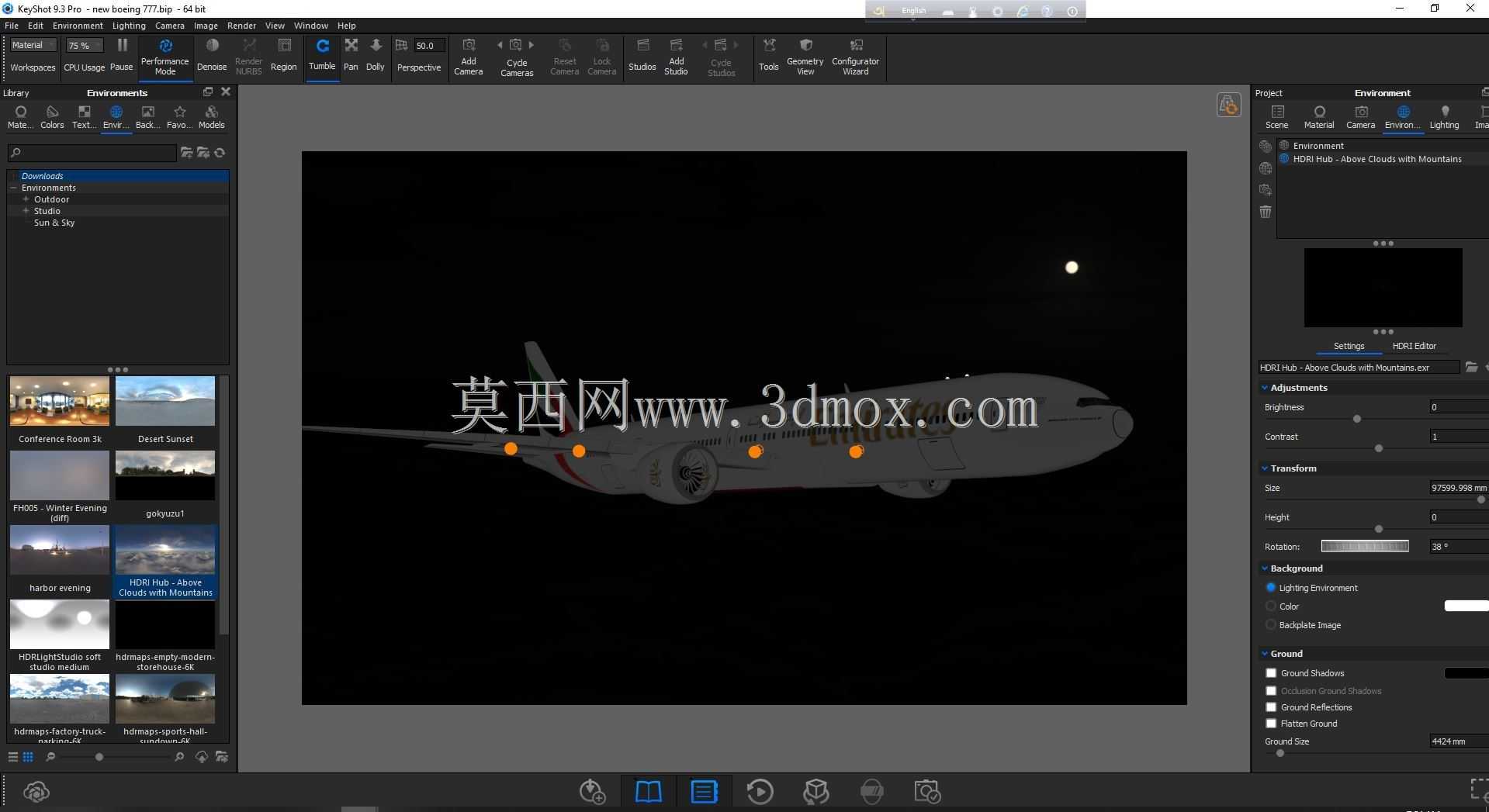

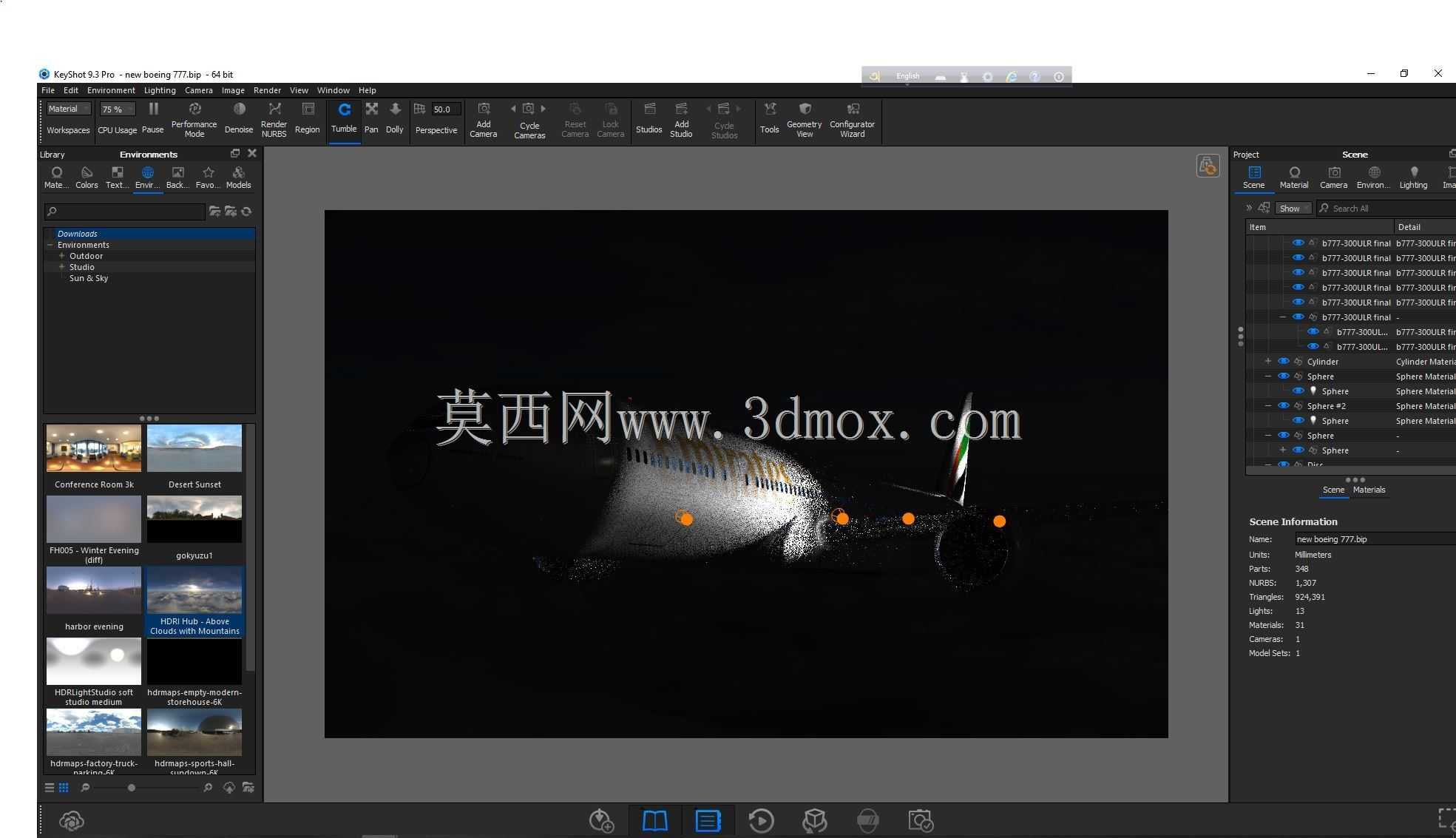

　　在实际工程应用中，这类高精度外观模型可用于民航类虚拟仿真项目的视景素材，比如飞行员模拟训练系统的周边机型展示、机场塔台仿真系统的地面目标建模、航空科普场馆的互动展示内容制作，也可用于航空类文创产品的设计参考，辅助完成飞机模型周边的结构开模、外观校验工作。建模过程中对曲面质量做了优化，所有外观曲面均为G2连续，导入渲染软件后可直接赋予金属蒙皮、玻璃舷窗、橡胶轮胎等材质，无需额外修补破面、调整曲面法线，能大幅缩短场景搭建的周期。需要注意的是，该模型仅完成了外部气动外形与涂装的还原，未涉及机身内部的客舱结构、货舱结构、飞控系统、液压管路等内部细节，若要用于机务维修仿真、客舱布局设计等场景，需要补充内部结构的建模工作，当前版本仅适配外观展示类的使用需求。
