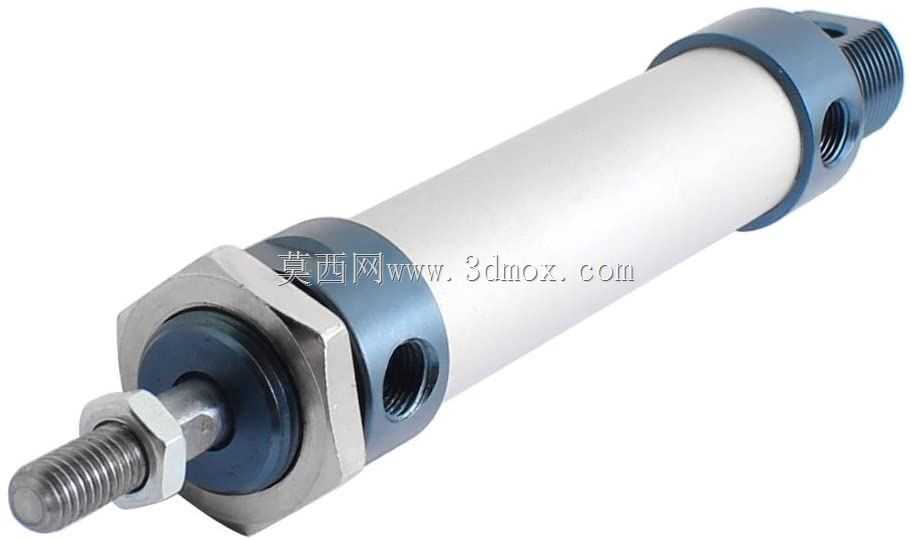

20mm缸径50mm行程铝合金迷你气缸

　　这款迷你气缸在轻工自动化生产线里的出镜率极高，小到电子元器件的分料推料、包装线的小件压合定位，大到工装夹具的夹紧松开动作，都能看到这类小缸径气缸的应用。和大缸径的标准气缸相比，它的径向尺寸更紧凑，在设备内部安装空间局促的位置，比如多工位转盘的侧边、小型模组的滑台驱动位，这类小尺寸气缸能大幅节省安装空间，不会和周边的走线、其他传动部件产生干涉。

　　从结构设计来看，这款气缸采用铝合金缸筒，表面做了硬质氧化处理，内壁粗糙度控制在合理区间，能降低活塞运动时的摩擦阻力，同时提升缸筒的耐磨性能，长期往复运动也不会出现内壁拉伤导致的漏气问题。两端的端盖采用硬质工程塑料搭配金属嵌件的结构，进气口直接开设在端盖侧面，不需要额外的外接气路板，气路连接时直接拧入快插接头即可，减少了外接附件带来的空间占用。活塞杆采用镀铬处理，表面硬度高，防锈性能好，前端的外螺纹结构可以直接连接浮动接头、推块或者夹具压头，不需要额外做转接结构，适配大部分常规的气动执行末端安装需求。

　　尺寸边界上，这款气缸缸径为20mm，额定行程50mm，安装方式为前法兰式，前端的六角法兰可以直接贴装在设备安装板的表面，通过两个螺栓穿过法兰孔即可完成固定，安装时不需要额外预留尾部的摆动空间，相比脚架安装的气缸，轴向占用的安装长度更短。气缸的两个进气口分别位于两端端盖的径向位置，接口规格适配常规的气动快插接头，气路走线时可以顺着安装板的侧面排布，不会凸出于气缸的最大径向轮廓，避免设备运行过程中气路被其他运动部件剐蹭。

　　实际选型应用时，这款气缸的理论输出推力在0.5MPa工作气压下可以达到十公斤级，足够应对大部分小件推料、轻载压合的工况，因为行程较短，活塞运动的响应速度快，配合节流阀调整排气速度，可以实现平稳的伸缩动作，不会出现行程末端的硬冲击。设计建模时，这款模型还原了气缸所有的外部安装特征，包括法兰安装孔的位置尺寸、活塞杆螺纹的规格、进气口的螺纹尺寸以及整体的外形轮廓，在做设备整体装配时，可以直接导入模型进行布局校验，提前排查安装干涉问题，不需要再手动测绘气缸的外形尺寸，能大幅缩短设备设计阶段的建模周期。

　　在气动回路的搭配上，这类迷你气缸通常配合两位五通电磁阀使用，通过电磁阀的换向控制气缸的伸缩动作，两端的调速阀可以分别调整伸出和缩回的速度，适配不同工况下的动作节拍要求。因为缸体本身重量较轻，即使是安装在运动的模组滑台上，也不会给滑台带来过多的额外负载，不会影响滑台的运动精度和负载能力。和笔形气缸相比，这款带法兰安装的迷你气缸刚性更好，前端承受径向载荷的能力更强，在一些有轻微侧向力的推料工况下，也能稳定工作，不会出现活塞杆弯折、密封件提前磨损的问题。

　　建模过程中，对气缸的细节特征做了完整还原，包括端盖上的密封槽结构、活塞杆上的锁紧螺母、缸筒和端盖的连接滚花结构，这些细节在做设备虚拟装配时，可以更真实地模拟实际安装状态，比如锁紧螺母的预留扳手空间、进气口接头的安装空间，都能在装配校验时提前确认，避免实际加工装配时出现零件干涉、工具无法操作的问题。对于做小型自动化设备设计的工程师来说，这类标准气动元件的精准三维模型，是设备布局设计中不可或缺的基础元素，能有效提升设计效率，减少后期装配调试时的整改工作量。
