黄金渲染忍者苦无投掷刃具三维结构

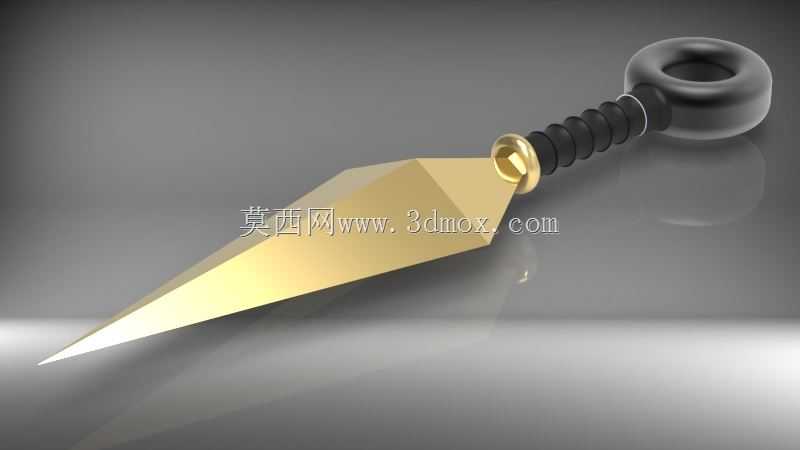

　　这款刃具的结构设计参考了传统日式忍者苦无的成熟形制，整体采用对称式回转加切削刃面的组合构型，从前端尖部到尾部挂环的轴向总长控制在常规手持投掷类器械的适配区间，刃部最大宽度符合人体工学握持时的发力阈值，不会因为过宽导致风阻过大影响投掷轨迹，也不会因为过窄削弱穿刺时的结构强度。刃身部分采用多面折角的棱面设计，每个切削面的交线都沿轴向延伸至尖部汇聚，这种构型一方面能在穿刺过程中形成均匀的应力分散路径，避免尖部受侧向力时发生崩折，另一方面棱面结构在光线照射下会形成清晰的轮廓反光，在做渲染展示时能更好地呈现金属材质的质感，当然实际钢制量产版本不会采用黄金材质，黄金渲染仅为视觉展示效果，实际应用中刃身会采用高碳钢经淬火处理，表面做发黑或防锈涂层处理，满足户外使用的耐磨、防腐蚀需求。

　　握持段采用等距螺旋凸起的防滑结构，凸起的高度控制在2mm以内，螺旋间距适配成年人手指的指腹宽度，握持时手指能自然卡入螺旋凹槽内，即使手部有汗液或者沾染水渍，也能保证足够的静摩擦力，不会出现投掷时脱手的情况。握持段和刃身之间设置了一个环形的金属挡片，挡片的外径比握持段大8mm左右，这个结构的作用一方面是在穿刺时阻挡手部向前滑动碰到刃部造成割伤，另一方面也能平衡整支苦无的重心，让重心落在握持段靠前1/3的位置，这个重心位置是经过反复调试的，投掷时能保证刃部始终朝向目标，飞行过程中不会出现过度翻转导致尾部先触达目标的情况。尾部的挂环采用整圆式闭环结构，环的内径足够穿过常规直径的伞绳或者指套，平时可以通过挂环将苦无挂在腰带上或者装备包的外挂点上，也可以穿入绳套套在手腕上，避免近身格斗时被对方夺脱手。

　　从实际应用场景来看，这类结构的刃具除了作为文化IP周边的收藏展示品之外，在户外探险场景中也能作为多功能工具使用，尖部可以用来在硬质地面或者木头上打孔，棱边可以用来刮削木材表面的毛刺，尾部挂环可以配合绳索作为锚点使用，甚至在应急情况下可以用来撬动轻薄的金属包装或者木质箱体。在做三维结构设计的时候，首先要确定整体的重心位置，先绘制轴向的中心基准线，然后以基准线为对称中心绘制刃部的截面轮廓，通过放样特征生成刃身的基础实体，再对每个棱面做拔模角度处理，保证刃部从根部到尖部的厚度均匀递减，避免出现应力集中的尖角结构。握持段的螺旋防滑纹采用螺旋扫描切除的方式生成，扫描的螺距和凸起高度要反复调整，既要保证防滑效果，又不能因为凸起过高导致握持时硌手。挡片和刃身、握持段的连接位置要做圆角过渡处理，圆角半径控制在1mm左右，避免直角连接位置在受冲击时出现应力断裂。尾部挂环和握持段的连接位置要做加强筋处理，因为挂环位置是整支器械受力比较集中的位置，当用绳索牵拉或者挂装重物时，连接位置如果没有加强结构很容易出现断裂。

　　安装边界方面，这类刃具如果作为周边产品配套展示架的话，展示架的支撑卡槽宽度要适配握持段的直径，卡槽的位置要对应苦无的重心位置，保证放置时不会出现前倾或者后翻的情况。如果是作为户外工具配套装备套的话，装备套的内部长度要比苦无总长长出5mm左右，套口的收紧结构要对应挡片的位置，收紧后能挡住挡片，避免苦无从套口滑出。在做结构校验的时候，要重点模拟穿刺过程中的受力情况，给尖部施加轴向的冲击力，查看刃身和挡片连接位置的应力分布，确保最大应力值低于所选钢材的屈服强度，同时还要模拟侧向掰动尖部的受力情况，验证棱面结构的抗弯折能力，避免正常使用时出现刃部弯折的情况。另外，刃部的棱边在实际加工时要做适当的钝化处理，除非是专门的收藏开刃版本，常规户外使用版本不需要做过于锋利的刃口，避免日常携带时造成意外割伤，同时钝化后的刃口在穿刺硬质材料时反而不容易出现卷刃的情况，耐用性更强。
