紧凑型嵌入式旋钮调节面板盖板设计

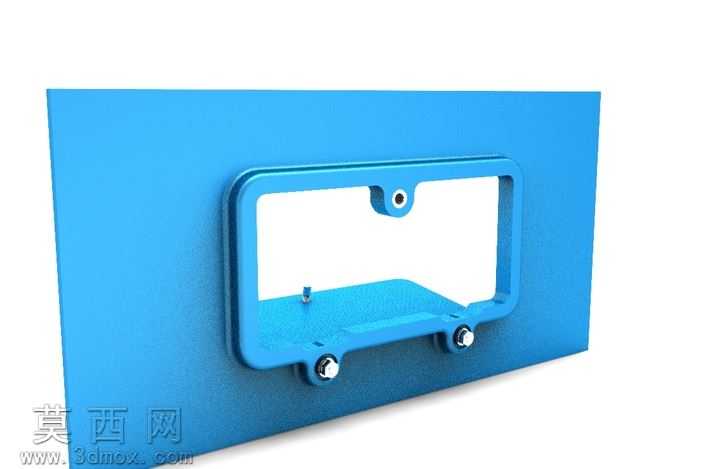

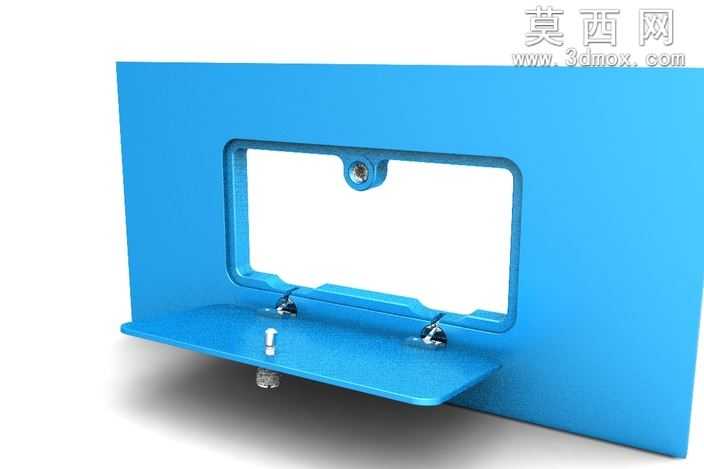

本作品为紧凑型嵌入式旋钮调节面板盖板的三维建模设计，整体采用方正的矩形平板作为主体基底，主色调选用辨识度较高的哑光蓝色，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循紧凑覆盖的设计要求，对盖板与安装基面的贴合公差做了精细化设定，确保安装后无突出缝隙、实现齐平式的紧凑装配效果。建模阶段首先绘制主体盖板的二维草图，通过拉伸命令生成基础平板实体，再对边缘做微小的倒角处理，避免锐边带来的安装划伤问题；随后在盖板主体上定位嵌入式的功能子面板区域，对子面板的轮廓做圆角过渡处理，弱化直角的生硬感，提升视觉柔和度。子面板上设置1个顶部定位旋钮与3个下方调节旋钮，每个旋钮都通过旋转凸台、切除等命令完成细节建模，还原旋钮的防滑纹理与安装柱结构，同时在子面板表面蚀刻品牌标识区域，通过包覆命令实现标识的凹凸质感，还原真实面板的印刷标识效果。渲染阶段采用哑光塑料材质赋予盖板主体，模拟工业常用PC塑料的细腻磨砂质感，旋钮部分选用亮面金属材质，通过材质参数调整还原金属的反光特性，与蓝色主体形成鲜明的材质对比，突出调节部件的操作辨识度；场景搭建采用柔和的影棚布光，通过多盏区域光从不同角度照射，避免盖板表面出现过曝的高光区域，同时在盖板下方投射柔和的接触阴影，增强模型的立体感与真实感。结构设计上充分考虑嵌入式安装的适配性，盖板背面预留与安装基面卡合的定位结构，确保安装后稳固不松动，三个调节旋钮的位置按照人机操作间距做了合理排布，避免操作时出现手指干涉的问题，整体设计在满足紧凑覆盖安装要求的同时，兼顾了操作的便利性与外观的整洁度，可直接用于相关调节设备的面板结构参考，也可作为工业面板类设计的教学演示案例使用。
