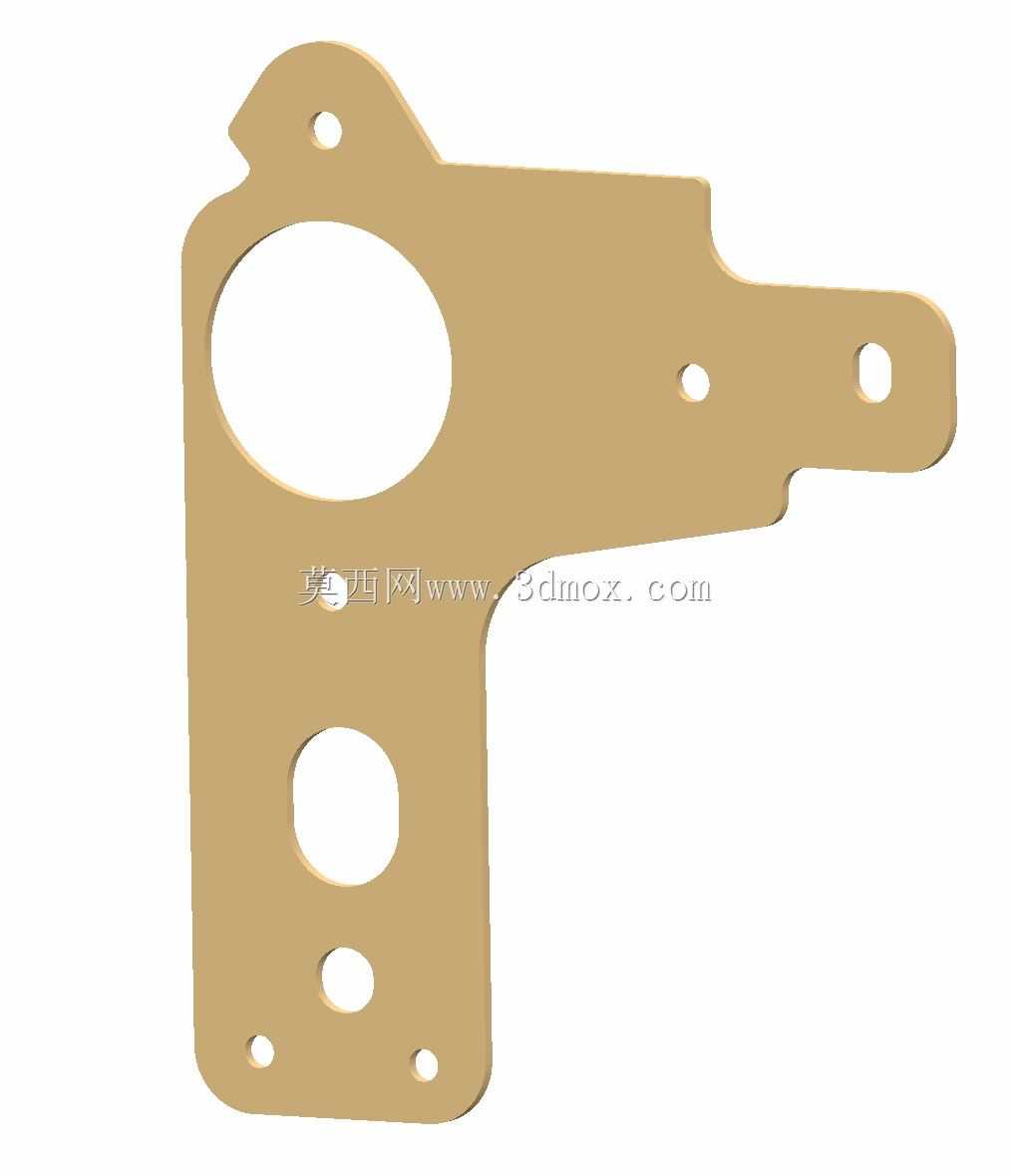

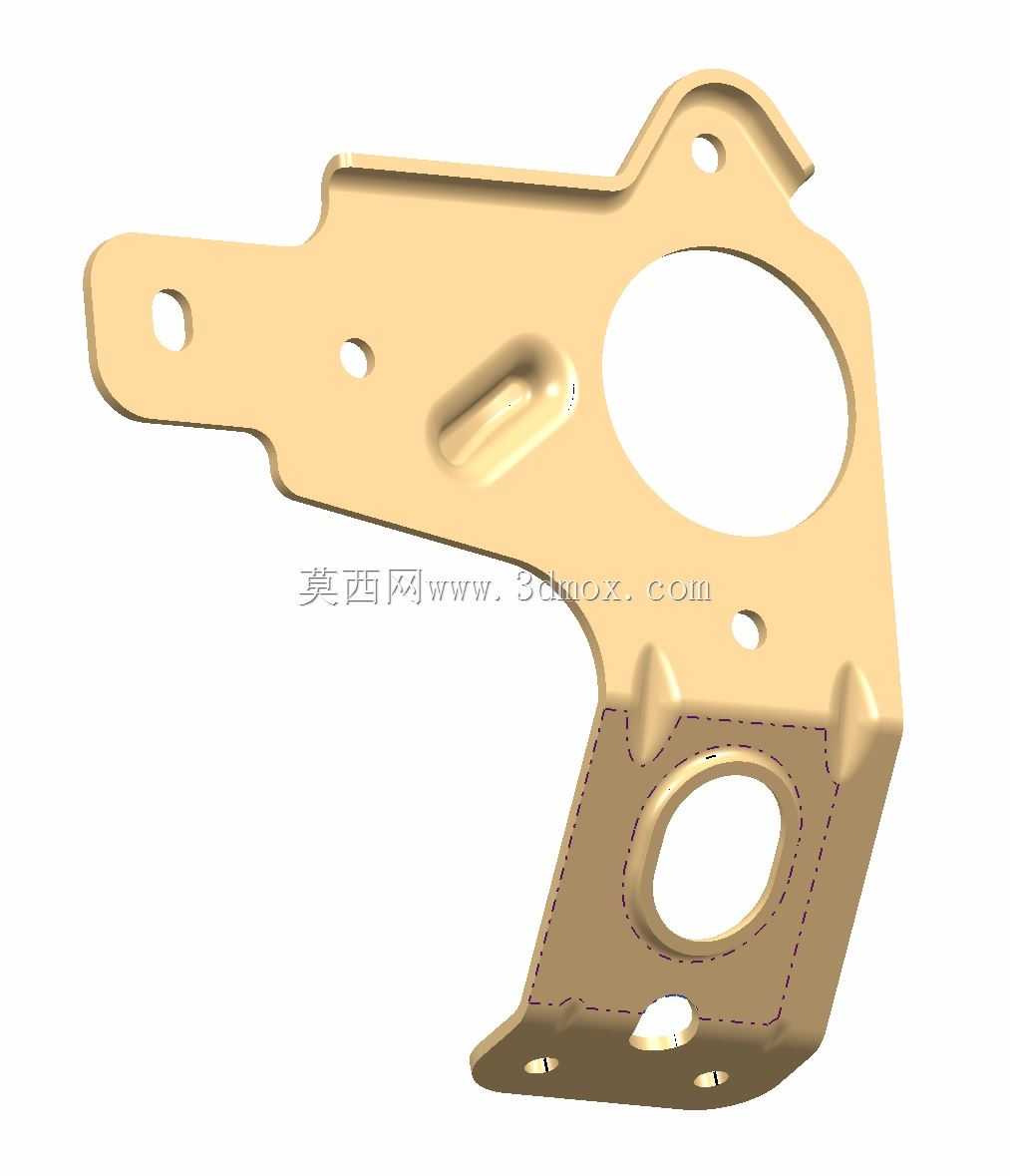

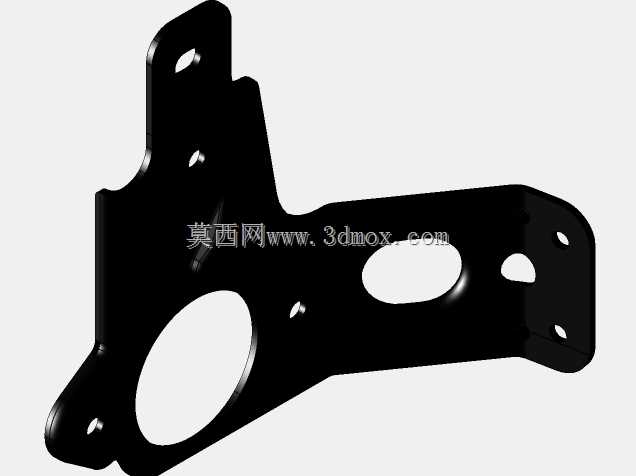

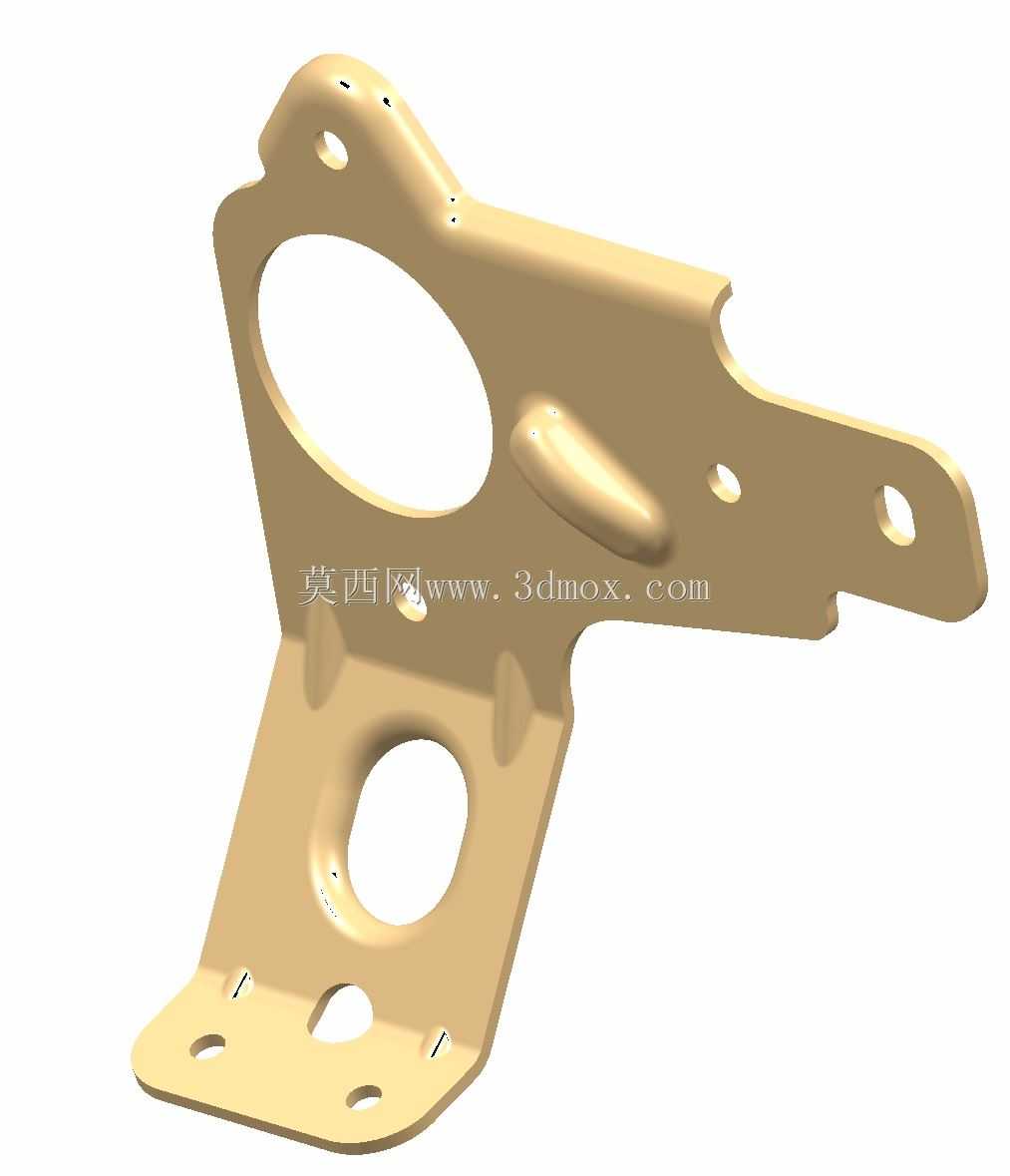

传感器配套金属板支撑固定结构件

　　在工业传感检测场景中，这类金属板支架是传感单元安装固定的核心配套结构件，日常多应用在自动化产线检测工位、仪器仪表内部安装位、设备状态监测点位等场景，承担着承载传感器本体、保障检测位置精度、隔绝外部振动干扰的实际作用。不同于普通的承重支架，这类适配传感器的金属板支架在设计阶段首先要匹配对应传感单元的安装孔位基准，所有安装孔的位置公差需要控制在±0.1mm范围内，避免传感器安装后出现检测面偏移、光轴错位或者感应距离偏差的问题，直接影响检测数据的准确性。从结构设计思路来看，这类支架多采用单块钣金折弯一体成型的工艺路线，减少拼接焊缝带来的形变误差，主体承载板的平面度要求控制在0.05mm以内，

　　保证传感器安装后基准面与被测面的平行度符合检测要求。支架的折弯边设置有加强翻边结构，不需要额外焊接加强筋就能提升整体结构刚性，在设备运行产生持续振动的工况下，不会出现支架共振导致的传感器信号跳变问题。安装边界方面，这类支架的底部固定孔采用长圆孔设计，允许安装时在水平方向有±2mm的调整余量，方便现场调试时微调传感器的检测距离，不需要重新打孔就能适配不同的安装间隙。支架的侧边预留有走线槽位，传感器的连接线缆可以顺着槽位排布固定，避免线缆晃动剐蹭到设备运动部件造成线路破损，同时也能让检测点位的布线更加规整，减少现场运维的理线工作量。在实际选型适配时，需要注意支架的承载厚度要匹配对应传感器的重量，针对重量超过200g的工业级传感器，

　　支架板材厚度需要选用1.5mm以上的冷轧钢板，表面做镀锌或者喷塑处理，应对车间内的油污、潮气腐蚀，延长结构件的使用寿命。针对有绝缘安装要求的检测场景，这类支架的安装孔位还可以配套绝缘衬套使用，避免设备本体的漏电流干扰传感器的信号传输，保障检测信号的稳定性。不同于定制化的专用安装座，这类通用型金属板支架可以适配多款同安装孔距的光电传感器、接近传感器、位移传感器，在设备改造、产线升级的场景中不需要重新设计加工安装结构，直接替换原有支架就能完成传感单元的固定，大幅缩短现场改造的施工周期。在结构细节处理上，支架的所有边缘都做了倒钝处理，没有尖锐的毛刺飞边，避免现场安装调试时划伤操作人员，也防止剐蹭破坏传感器的线缆外皮。

　　支架的安装面没有多余的凸起结构，保证传感器安装后可以完全贴合承载面，不会出现局部悬空导致的传感器倾斜问题。针对户外使用的传感检测点位，这类支架还可以在表面增加户外喷塑层，提升耐候性，应对日晒雨淋的户外工况，不会轻易出现锈蚀剥落的问题。在三维建模过程中，这类支架的折弯系数需要匹配所选板材的材质与厚度，保证加工成型后孔位尺寸与设计值一致，避免出现折弯后孔位错位无法安装的问题，所有折弯内角都设置有合理的工艺圆角，减少折弯处的应力集中，避免支架在长期承重后出现折弯处开裂的问题。
