复古镂空主题户外露营烤架结构设计

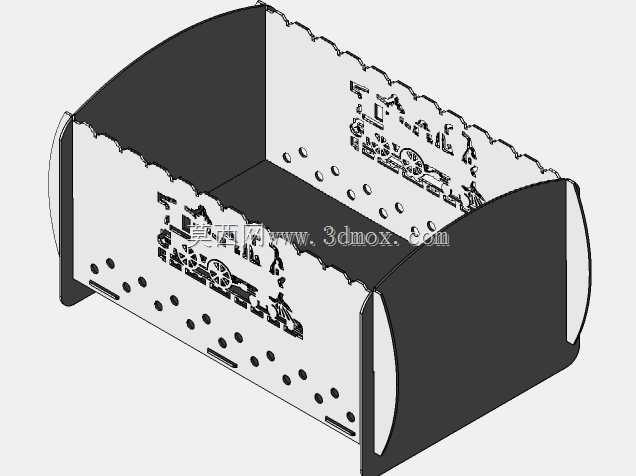

　　这款烤架的设计定位面向户外露营、庭院休闲聚餐场景，区别于常规量产烤架的工业化外观，采用复古主题镂空造型，在满足烧烤功能的基础上兼顾装饰属性，适配追求个性化户外装备的用户需求。从结构功能来看，整体采用三面围合式钣金壳体结构，两侧端板为弧形封边设计，既可以阻挡烧烤过程中侧向的风力干扰，减少热量流失，也能避免炭火火星侧向飞溅，提升使用安全性；正面与背面的围板上设置了规律排布的圆形通风孔，配合底部预留的通风间隙，可以为炭火燃烧提供充足的氧气补给，无需额外加装鼓风装置即可维持稳定的燃烧状态，同时多余的炭灰可以通过底部的长条槽口落入接灰区域，降低日常清理的难度。设计过程中优先考虑钣金加工的工艺可行性，所有镂空图案均采用激光切割工艺实现，

　　无需额外开模，小批量生产时成本可控；围板边缘做了卷边处理，避免钣金锐边划伤使用者，两侧端板与前后围板采用插接式配合结构，无需焊接或额外紧固件即可完成组装，拆卸后可以平板状态收纳，大幅减少运输与存放时的占用空间。从安装边界与尺寸适配角度，烤架的内部腔体宽度适配常规市售的30cm长度烧烤签，腔体深度可以容纳2-3人份的食材同时烤制，整体高度符合坐姿操作的人体工学要求，无需弯腰即可完成翻面、撒料等操作；底部预留的支撑边高度可以保证烤架放置在桌面或地面时，与接触面留有足够的隔热间隙，避免高温烫坏桌面或引燃地面易燃物。镂空的主题图案除了装饰作用外，还可以在夜间使用时，透过火光将图案投射到周边地面，烘托露营场景的氛围，

　　同时镂空结构也进一步减轻了整体重量，单只烤架的重量控制在单人可轻松手提的范围内，方便户外携带。结构设计时对钣金的厚度做了针对性选型，在保证高温下不易变形的前提下尽可能降低自重，围板上的通风孔孔径经过反复验证，既可以保证通风量充足，也不会让小块炭火从孔中掉落，兼顾通风效率与使用安全性；两侧弧形端板的弧度经过优化，组装时可以通过自身的钣金弹性实现与前后围板的卡紧，使用过程中不会出现松脱晃动的情况，拆卸时只需轻微施力即可分离，无需借助额外工具。
