ABS注塑蒸汽头结构设计三维作品

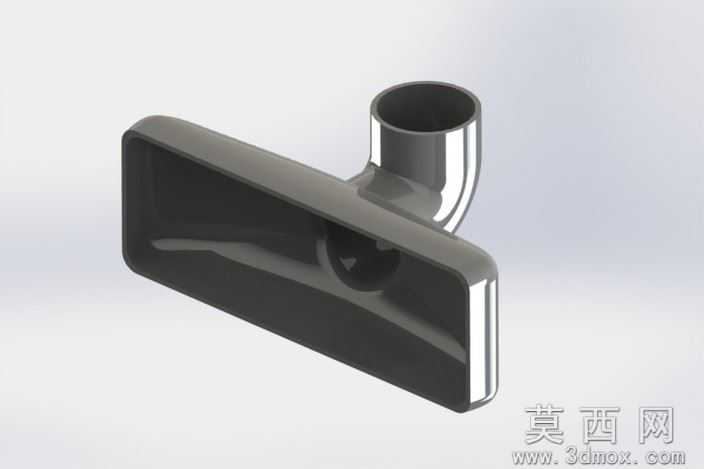

本作品为ABS材质注塑成型的蒸汽头三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段优先遵循注塑件的工艺设计准则，从产品功能需求出发拆解结构逻辑。模型主体分为两个核心功能区段，一端为扁平长条形的蒸汽扩散出风段，另一端为圆柱形的管路对接段，两段通过平滑过渡的曲面流道实现连通，过渡区域做了大圆角顺滑处理，既避免注塑过程中出现应力集中导致的成型缺陷，也能优化蒸汽流通时的流场表现，减少气流紊流与风阻损耗。建模过程中对扁平出风段的内部腔体做了等壁厚设计，整体壁厚控制在ABS注塑工艺推荐的合理区间，避免壁厚不均引发的缩痕、翘曲等成型问题，出风段的外边缘做了细微的倒角处理，既提升产品使用时的触感安全性，也能优化注塑充模时的熔料流动路径。圆柱形对接段的外径尺寸适配常规通风管路的插接标准，接口处做了微小的拔模斜度设计，方便后续与配套管路完成装配对接，同时在对接段与扁平主体的衔接位置做了局部加厚的加强结构，提升该受力集中区域的结构强度，避免安装使用过程中出现断裂问题。材质渲染阶段选用哑光深灰色ABS塑料材质，还原真实注塑件的表面质感，对接段的金属质感区域模拟配套金属接圈的视觉效果，通过调整材质的粗糙度、反射率参数，让渲染效果贴近实际量产产品的外观表现。设计过程中同步考虑了注塑模具的脱模可行性，所有结构均沿开模方向做了合理的拔模处理，不存在倒扣、侧凹等需要复杂抽芯结构的设计，能够有效降低后续模具开发的成本与生产难度，内部流道做了顺滑的曲面过渡处理，没有突兀的直角转折，能够保证蒸汽输出时均匀扩散，满足产品的核心使用功能。
