可3D打印圆形贴合式通风帽结构设计

　　在日常室内通风配套、小型柜体通风改造、桌面级排风装置适配的场景里，这类圆形通风帽的使用频率一直不低，很多做小型结构改造、家用通风组件DIY的从业者，经常会遇到现成通风件尺寸不匹配、安装贴合度差的问题，这款结构的设计初衷，就是解决特定开孔尺寸下的通风口遮挡、气流导向与安装贴合的实际需求。从实际使用的功能层面看，这款通风帽并非单纯的遮挡盖板，它在盖住通风开孔的同时，不会阻断气流的流通路径，底部预留的卡扣结构可以直接卡在对应直径的开孔边缘，不需要额外打螺丝或者涂胶固定，拆装清理都很方便，日常使用中可以阻挡大体积的杂物、灰尘落入通风管道内部，同时引导气流沿着帽体边缘均匀散出，避免直吹带来的不适感。设计过程中首先锚定的是安装边界的适配性，

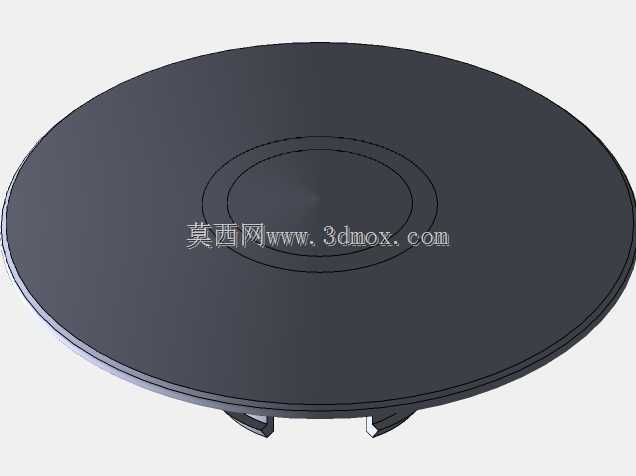

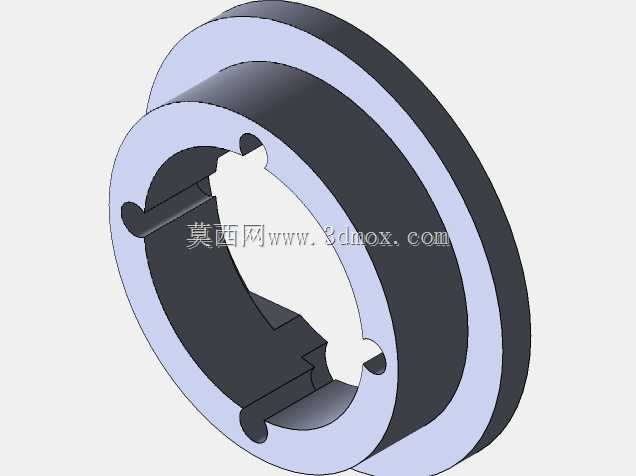

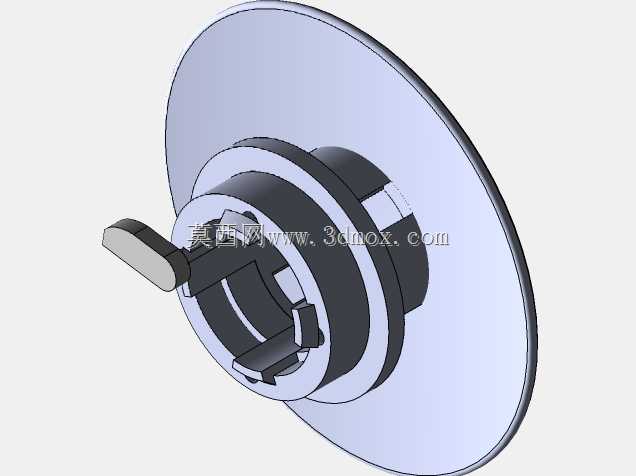

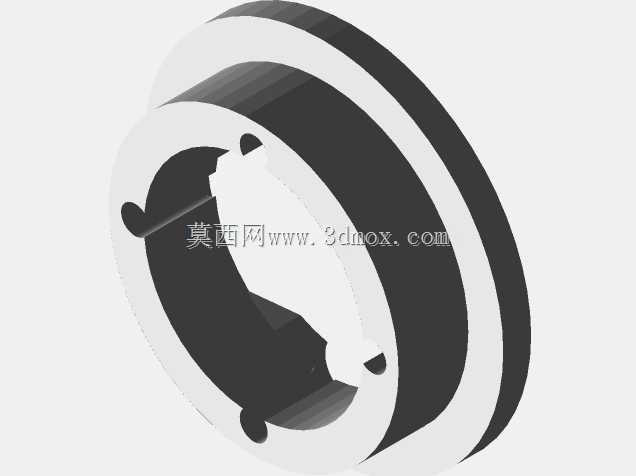

　　针对直径83毫米的标准圆形开孔做匹配设计，帽体整体为薄型圆盘结构，整体高度控制在20毫米，不会突出安装面过多，避免磕碰或者占用额外的外部空间，这个尺寸参数是结合日常卧室通风口、小型设备散热通风口的常见开孔规格确定的，适配场景覆盖了家用墙面通风口、小型机箱散热出风口、桌面排风装置出风口等多个常见使用场景。结构设计上没有采用复杂的装配结构，整体为一体化成型结构，适配3D打印的加工特性，不需要额外添加支撑结构就能完成打印制作，底部的三个卡扣均匀分布在圆盘边缘内侧，卡扣的倒扣量经过反复调整，既可以保证卡入开孔后不会因为日常的触碰、气流吹动脱落，又不会因为卡接过紧导致拆装时损坏开孔边缘或者帽体本身。帽体的盘面做了同心圆的加强筋设计，

　　在盘面上设置了几圈环形的凸起结构，在不增加整体壁厚的前提下提升了盘面的结构强度，避免薄型圆盘在打印完成后出现翘曲变形，同时也让帽体的外观更有层次感，不会因为纯平面设计显得过于单调。卡扣的位置做了小角度的导向斜面，安装时只需要对准开孔轻轻按压，就能顺着斜面滑入开孔边缘完成固定，不需要精准对准卡扣位置，降低了安装的操作难度，哪怕是非专业的使用者也能快速完成安装。从实际使用的贴合度来看，帽体的内圈直径比适配的开孔直径略大一点，安装完成后帽体内壁和开孔外壁之间留有微小的均匀缝隙，气流可以顺着这个缝隙向四周均匀扩散，不会出现气流直吹某一个方向的问题，放在卧室使用的时候，不会因为直吹让人产生不适感，同时这个缝隙的宽度控制在2毫米以内，既可以保证通风量满足日常换气的需求，又能阻挡蚊虫、大颗粒灰尘通过通风口进入室内或者设备内部。设计时也考虑了不同加工方式的适配性，除了3D打印制作之外，这个结构也可以通过注塑工艺批量生产，壁厚均匀性控制在1.5毫米，符合注塑成型的壁厚要求，不会出现壁厚差异过大导致的缩痕、填充不满等工艺问题。在实际的选型适配过程中，使用者只需要确认自身的通风开孔直径为83毫米，安装面外侧有足够的圆形平面空间容纳直径更大的帽体圆盘，就可以直接选用这款通风帽，不需要额外做结构修改，安装后帽体边缘和安装面紧密贴合，不会出现明显的缝隙影响美观，也不会因为缝隙漏风产生异常的风噪。很多人在做小型通风结构改造的时候，往往会忽略通风帽的气流导向作用，

　　直接用平网盖住开孔，这样不仅容易让灰尘直接进入管道，气流直吹的体验也很差，这款结构的圆盘式设计，让气流从开孔流出后先碰到帽体的内顶面，再沿着径向向四周分散流出，气流速度会在这个过程中得到缓冲，流出的风感更加柔和，不会产生强烈的吹风感，用在卧室这类对风感舒适度要求较高的场景里非常合适。另外，一体化的结构没有多余的装配零件，日常清理的时候只需要直接拔下来擦拭干净再卡回去就可以，没有清洁死角，也不会出现零件松动脱落的问题，长期使用的维护成本很低。结构设计时特意将卡扣的受力位置做了加厚处理，反复拆装也不会出现卡扣断裂的问题，耐用性可以满足日常使用的需求，帽体的边缘做了小圆角处理，安装和拆卸的时候不会划伤手，细节处理符合日常民用配件的安全要求。
