可扩展滑移式组合后视镜结构设计

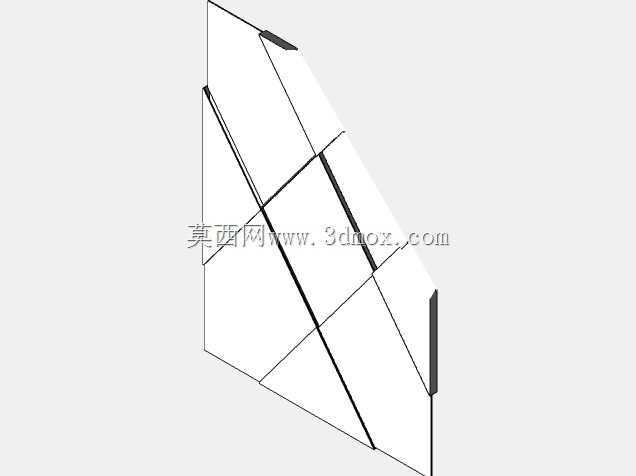

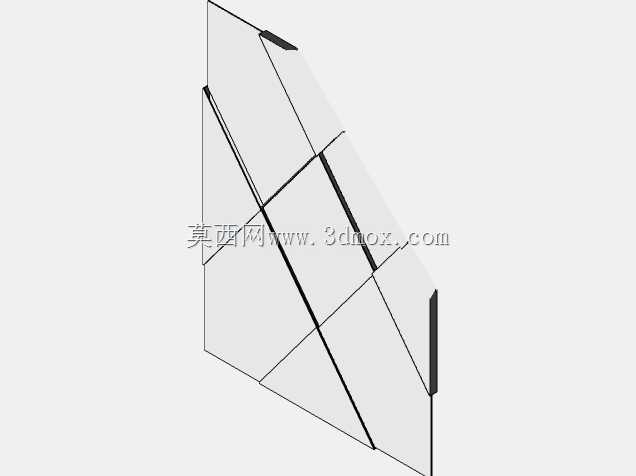

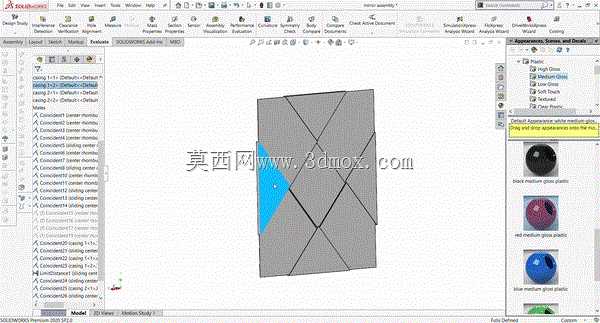

　　在商用车、特种作业车辆以及大型乘用车的实际使用场景中，常规固定尺寸外后视镜存在视野覆盖不足的问题，尤其是在车辆变道、倒车、窄路会车以及拖挂作业时，固定镜面的视野盲区容易引发剐蹭、碰撞等安全事故，传统解决方案多为额外加装小曲率凸面镜，但凸面镜存在成像畸变严重、距离判断偏差大的缺陷，无法满足精准观察的需求。这款可扩展滑移式组合后视镜，正是针对这一实际工程痛点开发的结构方案，核心采用多镜面滑移伸缩的设计逻辑，整套反射系统由五块独立镜面单元组成，所有镜面均通过定制滑轨与中央固定后视镜基座连接，不同镜面单元配置不同数量的导轨副，其中两块镜面采用双导轨定位结构，剩余两块镜面采用单导轨导向结构，通过导轨数量的差异化配置，

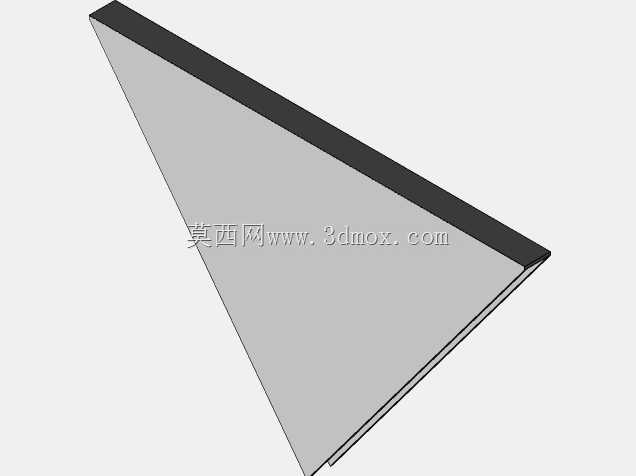

　　从结构根源上避免多镜面滑移过程中出现运动干涉、卡滞甚至脱落的问题。整套滑移机构完全集成在后视镜外壳内部，外壳本身作为机构的承载防护结构，同时承担各导轨安装基准的作用，不需要额外增加独立的安装支架，保证了后视镜整体外观的完整性，不会因为扩展功能的加入导致外轮廓出现突兀的凸起，降低行驶过程中的风阻系数与风噪影响。在实际使用时，仅需解锁外壳与基座之间的连接卡扣，配合简单的手动驱动机构即可完成镜面的伸展与收回操作，不需要额外配置电动驱动元件，既降低了制造成本，也减少了电气故障的概率，适配各类无电动调节配置的经济型车辆。整套后视镜总成可以通过标准连接臂适配现有多数车型的后视镜安装点位，不需要对车身原有安装结构做破坏性改装，

　　替换安装的操作门槛与常规后视镜更换一致。当需要大视野观察场景时，将五块镜面完全滑出展开，配合外壳内侧涂覆的反光材料层，整体有效反射面积可以达到常规固定后视镜的四倍左右，能够完整覆盖车辆侧后方多车道的视野范围，消除常规后视镜存在的侧后方盲区，即使拖挂挂车、运输超宽货物时，也能清晰观察到车辆侧后方的全部路况；如果不需要大视野，仅将镜面单元滑出、不利用外壳反光层的情况下，反射面积也能达到常规后视镜的三倍，满足城市道路日常变道、倒车的观察需求。在结构设计过程中，针对导轨的配合间隙做了专门的公差匹配，单导轨镜面与双导轨镜面的滑移行程做了错位设计，保证伸展状态下各镜面的反射面处于同一连续曲面，不会出现镜面错位导致的成像断层，

　　同时导轨采用耐磨自润滑材质，长期反复滑移也不会出现磨损松旷的问题，外壳与基座的连接位置设置有阻尼定位结构，镜面伸展到任意位置都可以保持固定，不会因为车辆行驶的振动出现镜面自行滑移收回的情况。安装边界方面，整套机构收拢状态下的外轮廓尺寸与常规同级别车型外后视镜尺寸一致，不会超出车身原有外廓宽度，满足车辆年检的外廓尺寸要求，伸展状态下的最大外伸量控制在合理范围内，不会因为镜面伸展导致车辆整体宽度超标，同时镜面边缘做了倒圆角钝化处理，即使发生意外剐蹭也不会对行人或其他车辆造成尖锐划伤。
