感光检测组件安装固定支撑垫架结构

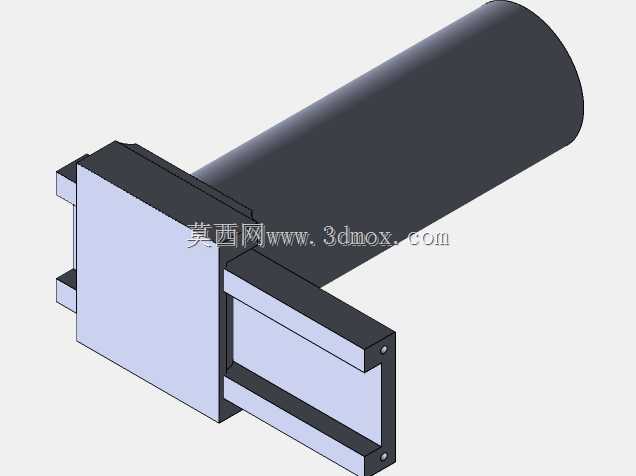

　　在工业光电检测、自动化感光识别类设备的装配场景中，这类支撑垫架是衔接感光传感元件与设备主体安装位的核心衔接部件，多数应用在流水线物料到位检测、光学对位工位、环境光感采集模块的安装环节，用来抵消安装基面的加工公差，给感光元件提供稳定的刚性支撑，避免设备运行过程中的振动传导到感光元件表面，导致检测信号出现偏移、误触发的问题。从结构设计逻辑来看，该垫架采用了分体卡接与柱体延伸结合的构型，前端的方形安装基面预留了对应感光元件的安装孔位，基面两侧的凸边结构可以直接卡入设备安装座的预留滑槽内，不需要额外设计复杂的锁紧结构就能实现快速预装，后续只需要在侧部的定位孔处拧入紧定螺钉就能完成完全固定，大幅降低现场装配的调整时长。

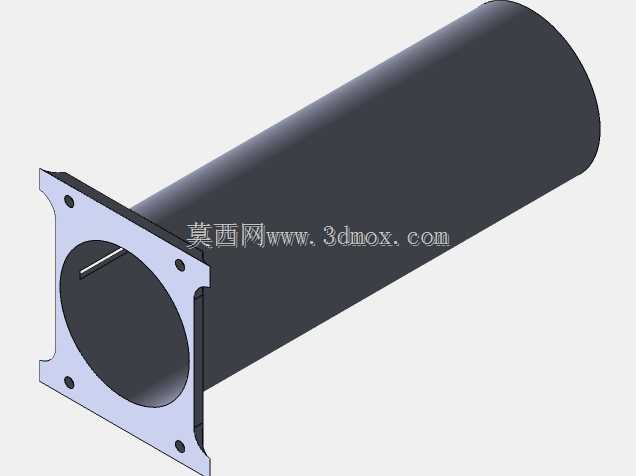

　　延伸出的圆柱结构一方面是作为走线通道，感光元件的信号传输线缆可以从圆柱内部的中空腔体穿过，避免线缆外露被设备运动部件剐蹭破损，另一方面圆柱的外径尺寸匹配常规的传感安装座标准孔径，可以直接插入对应规格的安装孔内，实现径向的快速定位，不需要反复调整同轴度。设计过程中优先考虑了安装边界的适配性，方形安装基面的厚度控制在常规传感元件安装的安全间隙范围内，不会因为垫架本身厚度过大导致感光面与检测目标的距离超出焦距范围，圆柱段的长度可以根据不同设备的安装深度需求做适配调整，当前结构的长度尺寸覆盖了多数常规光电检测工位的安装深度要求，不需要额外加装延长套。两侧的卡槽结构做了公差适配设计，槽宽尺寸按照常用工业铝型材安装槽的标准公差带做了预留，

　　既不会因为间隙过小导致卡装困难，也不会因为间隙过大出现安装后晃动的问题，卡槽的边缘做了微小的倒角处理，装配时可以顺利滑入槽位，不会刮伤安装基面的阳极氧化层。在实际使用场景中，这类垫架可以适配多种不同规格的方形感光元件，只要元件的安装孔位与基面的孔位匹配，就能直接固定使用，不需要针对每一款感光元件重新设计支撑结构，大幅降低非标设备的设计加工成本。垫架的受力结构做了针对性强化，方形基面与圆柱衔接的位置做了加厚处理，避免长期受振动影响出现衔接处断裂的问题，侧部延伸的卡接臂与主基面之间做了三角加强的构型，在不增加整体重量的前提下提升了结构的抗扭性能，即使设备运行过程中存在持续的小幅振动，垫架也不会出现形变移位，

　　保证感光元件的检测位置始终保持在设计公差范围内。考虑到感光元件对安装平面度的要求，方形安装基面的平面度公差按照IT7级精度做了设计约束，安装后不会因为基面不平导致感光元件出现倾斜，影响检测范围的准确性。圆柱段的外圆做了粗糙度要求，插入安装孔后可以与孔壁保持良好的贴合，不会出现径向窜动，圆柱端部做了倒角处理，穿线时不会刮伤线缆的绝缘层。整个结构没有多余的冗余设计，所有构型都服务于安装便捷性、支撑稳定性、线缆防护这三个核心功能点，在满足使用强度的前提下尽可能压缩了整体体积，不会占用设备内部过多的安装空间，适合在紧凑布局的自动化检测设备内部使用。
