工业设备主开关防护结构三维设计

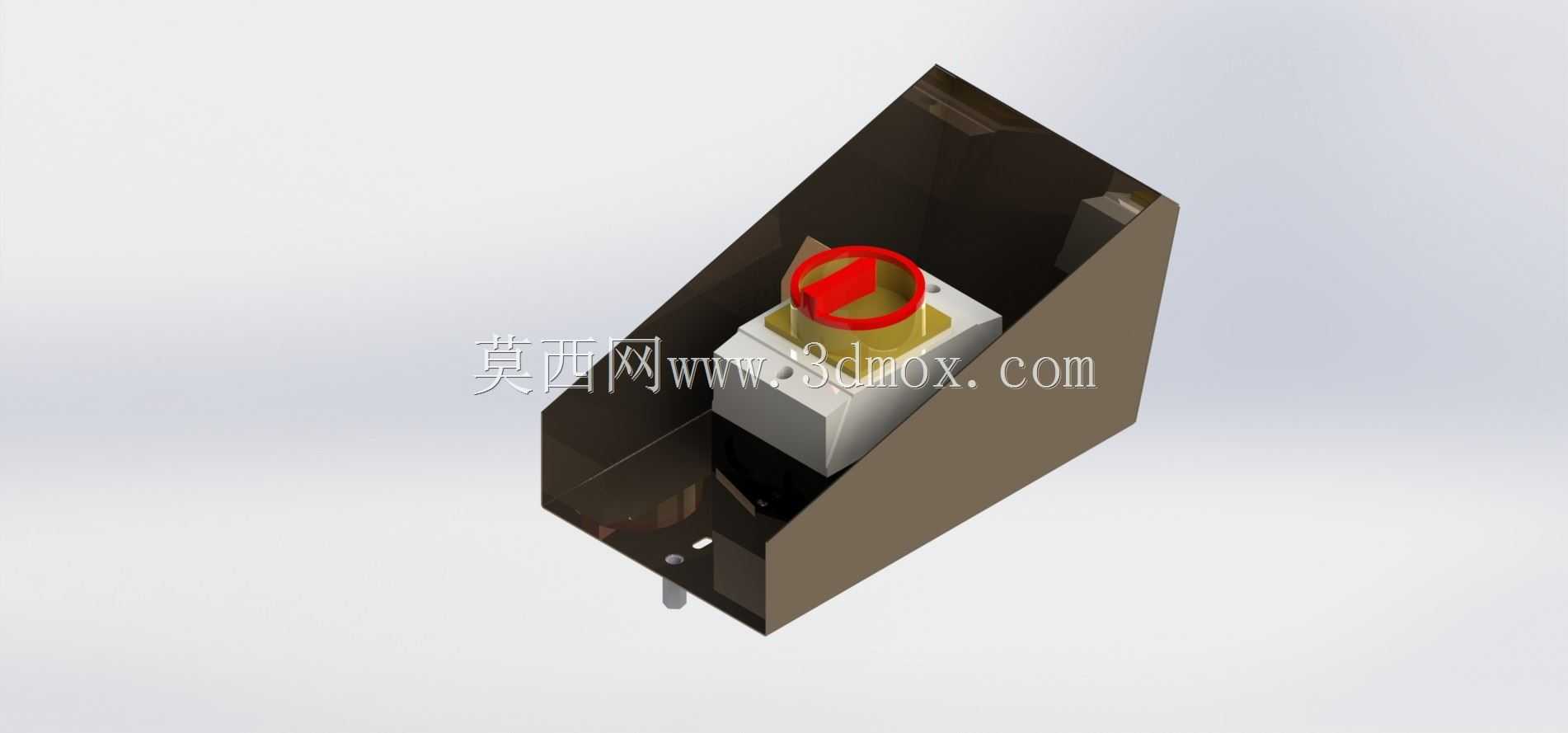

　　在工业电气控制场景中，主开关作为动力回路的核心通断部件，其操作端的防护设计直接关系到现场运维的操作安全与设备运行可靠性，这款防护结构正是针对外露式主开关的误碰、积尘、外力磕碰风险做的定向结构设计。从实际应用场景来看，这类防护结构多用于车间动力柜、设备侧挂控制箱、临时配电工位的外露主开关部位，尤其是在有金属切削碎屑、焊接飞溅、粉尘飘散的加工车间，普通外露的主开关操作手柄很容易被坠落的工件、飞溅的焊渣打坏，或是被巡检人员、物料转运过程误碰导致意外断电，这款带斜向围边的防护壳体刚好能从三个侧面对开关操作端形成半包围防护，只预留正面操作空间，既不影响正常的分合闸操作，又能阻挡来自上方、侧方的外力冲击。

　　从功能特性上看，这款防护结构采用了斜置的安装基面设计，区别于常见的垂直安装防护罩，它的安装面与操作面形成固定倾角，操作人员站在工位侧方就能清晰看到开关的分合闸状态标识，不需要刻意俯身正对开关操作，适配设备侧装开关的操作视角，避免了垂直防护罩容易遮挡状态标识的问题。壳体底部预留了走线与开关基座的避让空间，安装时不需要改动原有开关的固定基座，直接通过壳体侧边的安装孔固定在开关所在的安装板上即可，适配市面上常见的旋转式主开关的安装尺寸，不需要额外做安装面的二次加工。壳体内部做了阶梯式的容腔设计，靠近操作端的容腔刚好容纳开关手柄的全行程转动空间，不会因为防护罩的安装限制手柄的分合闸转动角度，避免出现开关合不到位、分闸不彻底的隐患；靠近安装面的容腔做了加宽处理，能覆盖开关基座与安装板之间的接线缝隙，减少粉尘、切削液从安装缝隙渗入开关接线端的概率，降低接线端积尘短路的风险。

　　设计思路上，这款防护结构没有采用全封闭的盒体设计，而是做了开放式的操作开口，一方面是考虑到紧急情况下操作人员可以快速触碰到开关手柄完成分闸操作，不需要额外开启防护盖浪费应急操作时间，另一方面半开放的结构也能减少壳体内部的积尘，日常巡检时可以直接观察到开关的接线端状态，不需要拆卸防护罩就能完成常规的外观检查。壳体的壁厚做了均匀化处理，所有转角位置都做了圆弧过渡，既避免了尖锐边角在安装、运维过程中划伤操作人员，也能在注塑或钣金加工时减少应力集中点，提升壳体的抗冲击能力，即使受到侧向的磕碰也不容易出现开裂变形。操作开口的边缘做了翻边加强处理，提升开口处的结构强度，长期使用也不会出现开口变形的问题。

　　从安装边界与尺寸适配来看，这款防护结构的底部安装孔位间距匹配主流的3极、4极旋转式主开关的安装孔距，安装后壳体突出安装板的高度控制在合理范围，不会超出控制箱、设备侧方的安全间隙，避免在设备维护、部件移位时被剐蹭脱落。壳体的斜向角度经过实际操作验证，操作人员佩戴常规劳保手套时，手部可以顺利伸入操作开口完成开关的转动操作，不会因为开口尺寸过小导致操作卡滞，同时开口的尺寸又刚好限制了大型异物直接触碰开关手柄，比如车间内常见的扳手、螺丝刀等工具如果意外滑落，不会直接砸到开关手柄触发误动作。壳体的顶部做了倾斜的导水面，即使在有喷淋降尘、清洁冲洗的场景，溅落到壳体上的液体会顺着斜面流走，不会顺着操作开口灌入壳体内部沾湿开关部件，提升了潮湿场景下的使用可靠性。

　　在结构细节上，这款防护结构在开关手柄对应的位置预留了状态标识的观察缺口，开关上自带的分合闸指示牌可以直接透过缺口被观察到，不需要在防护罩上额外印制标识，避免了长期使用后标识磨损看不清的问题。壳体与安装板接触的边缘做了贴合式的平面设计，安装后可以和安装板紧密贴合，减少缝隙，避免细小的金属碎屑从缝隙进入壳体内部堆积在开关基座上。整个防护结构没有多余的可拆卸部件，安装完成后为整体式结构，不会因为设备运行的振动导致零件松脱掉落，适配有持续振动的加工设备使用场景，不会像带翻盖的防护罩那样出现翻盖松脱、铰链损坏的问题，长期使用的维护成本更低。
