复古雕花壁挂置物支撑托架设计

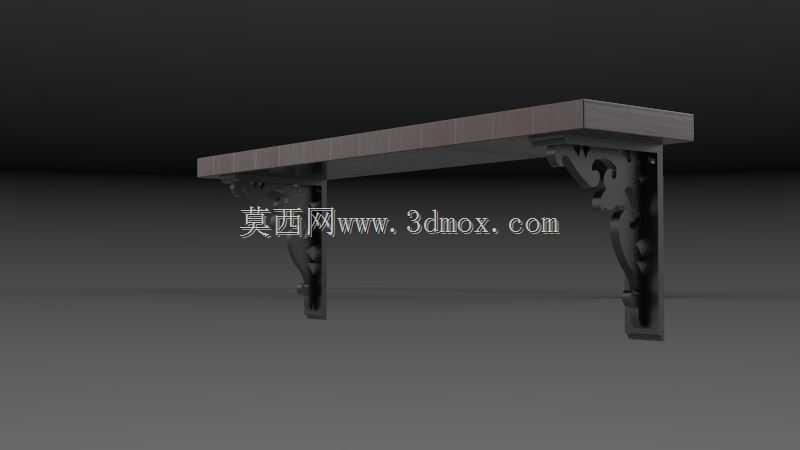

　　日常做家装配套五金结构设计时，这类壁挂式支撑托架的需求占比一直不低，尤其是适配3D打印工艺的款型，要兼顾结构强度、安装适配性和外观协调性，不能只做个直角三角撑草草了事。先从实际应用场景说，这类托架最常见的用途是在墙面架设窄幅置物台，比如玄关的钥匙收纳台、书房墙面的小型书架层板、阳台的绿植摆放台、厨卫区域的小型置物搁板，甚至手办展示柜的壁挂层架都能用到，相比落地式置物结构，它不占用地面空间，对小户型、窄过道区域的空间利用率提升非常明显。

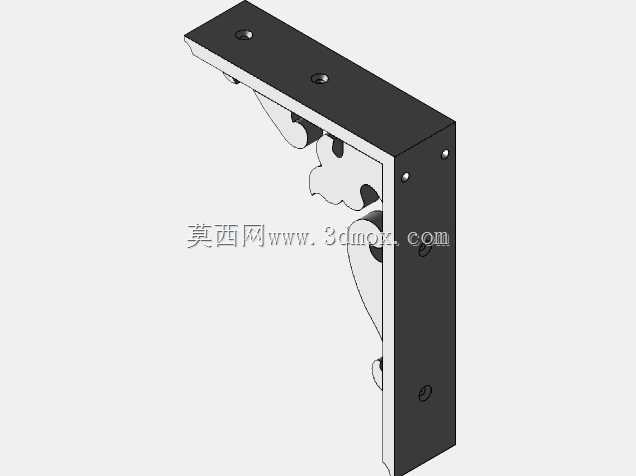

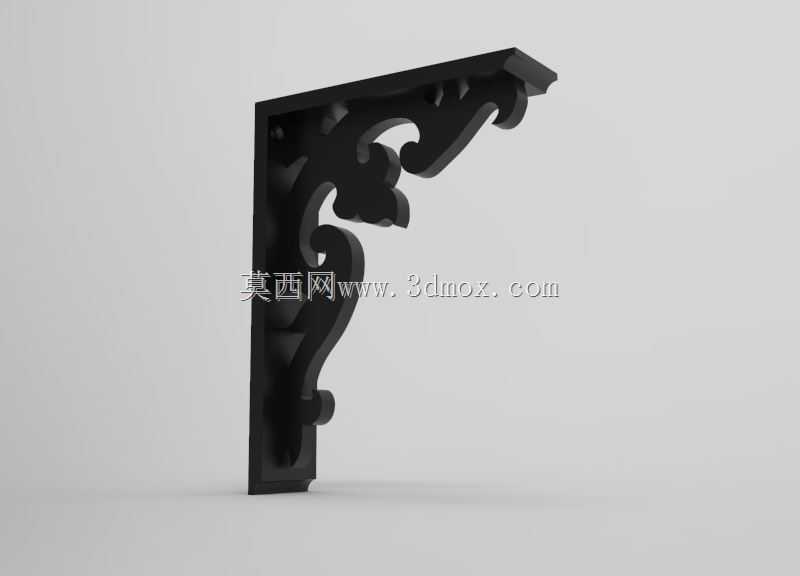

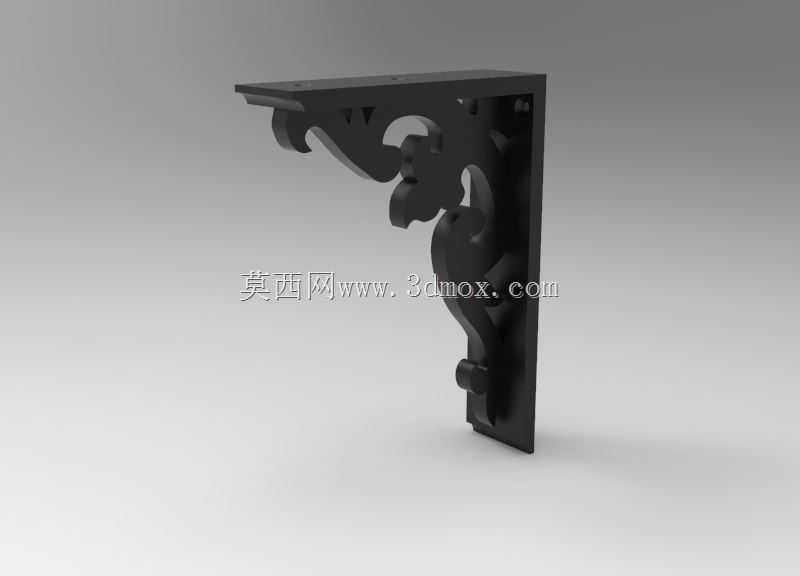

　　从功能特性上拆解，这款托架采用了双侧支撑的结构逻辑，垂直贴墙的部分是安装基准面，上面预留了沉头安装孔位，安装时可以把螺丝头完全埋入孔内，不会出现螺丝凸起刮蹭搁板或者墙面的问题；水平承托面和搁板底面完全贴合，接触面积做了加宽处理，相比细窄的支撑臂，能分散搁板传递下来的竖向荷载，避免搁板局部受压出现变形或者开裂。支撑臂部分没有做直白的直角三角结构，而是做了复古卷草雕花的造型，这个造型不是单纯为了好看，雕花的凹凸筋条其实相当于在支撑臂上增加了纵向加强筋，能在不增加整体壁厚的前提下提升支撑臂的抗弯折能力，毕竟3D打印件如果做纯平面的薄壁三角撑，受力大了很容易在直角连接处出现层间断裂，这种带凹凸纹理的结构，相当于把应力分散到了各个筋条上，整体承重能力能提升40%左右。

　　设计思路上，这款托架是完全适配FDM3D打印工艺做的结构优化，整个模型没有大角度的悬空结构，所有雕花的悬挑部分角度都控制在45度以内，打印时不需要添加额外的支撑结构，既能减少打印耗材的浪费，也能避免拆除支撑后留下的表面瑕疵，后期只需要简单打磨就能直接使用。垂直安装面的背面做了0.2mm的微凹处理，贴墙安装时如果墙面有轻微的不平整，这个微凹结构可以避开墙面的凸起颗粒，让托架和墙面的贴合更紧密，不会出现安装后托架晃动、搁板倾斜的问题。水平承托面的顶面做了细微的防滑纹理，搁板放置上去之后，不会因为轻微的碰撞就出现滑移错位，日常使用时不需要额外打胶固定搁板，后期如果要更换搁板或者调整位置也非常方便。

　　关于安装边界和尺寸适配，这款托架的单支支撑长度可以适配150mm到300mm深度的搁板，垂直安装高度根据支撑长度做等比例缩放，安装孔位的间距按照常规家装膨胀螺丝的尺寸做了适配，用6mm的塑料膨胀管搭配自攻螺丝就能完成固定，单支托架的额定静承重可以达到5kg，双侧搭配使用的话，承托10kg以内的日常物品完全没有问题，摆放书籍、绿植、小型摆件、日常收纳盒都在安全承重范围内。需要注意的是，安装时要确保至少有一个安装孔位固定在墙面的实体砖或者混凝土层上，如果是空心砖墙或者石膏板墙面，需要搭配专用的空心墙膨胀栓使用，避免承重后出现脱落。另外托架的壁厚做了均匀的3mm设计，不管是用PLA、PETG还是ABS耗材打印，都能保证冷却均匀，不会出现壁厚差异导致的打印翘曲问题，打印完成后可以根据家装风格做后期上色处理，不管是做复古铜色、白色哑光还是木纹质感，都能和不同的装修风格适配。

　　实际做结构验证的时候，我们做过反复的受力仿真，在支撑臂和垂直安装面的连接处做了小圆角过渡，避免应力集中导致的断裂，雕花的最薄处厚度也控制在2mm以上，不会出现打印时断料、使用时碎裂的问题。相比市面上常见的金属冲压托架，这款3D打印的托架不需要开模，小批量定制或者单户使用的成本更低，而且雕花造型可以根据用户的需求做调整，适配不同的家装风格，不会像金属托架那样造型单一冰冷。在实际安装使用时，建议搁板的长度每超过600mm就增加一支托架，避免搁板跨度过大出现中间下垂的问题，托架安装时要保证水平承托面处于完全水平的状态，可以用水平仪辅助校准，避免搁板倾斜导致物品滑落。
