洛克希德P-38闪电战机骨架结构三维数模

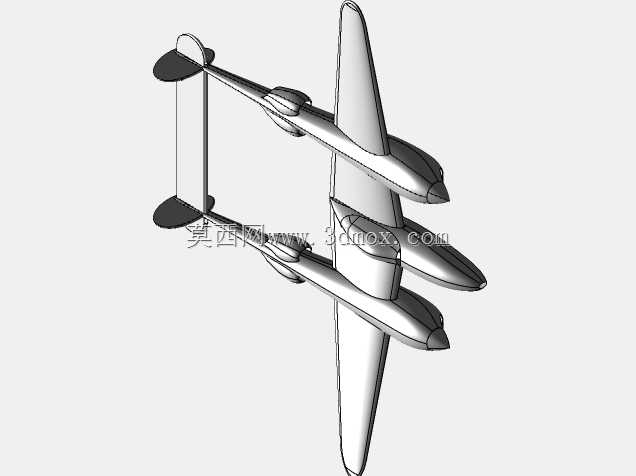

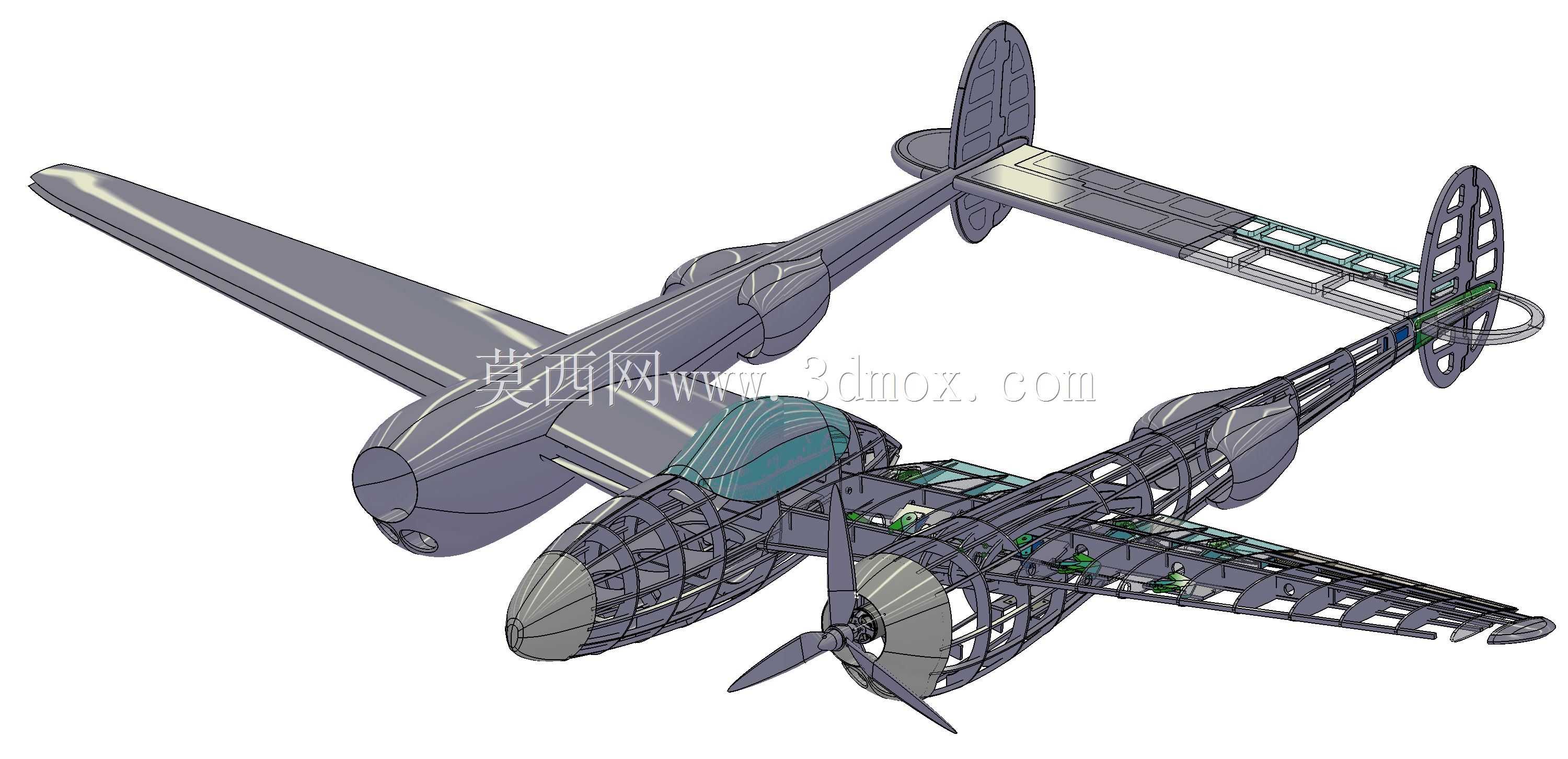

　　这款P-38闪电战机的三维结构数模，完整还原了该型双发重型战斗机的全机骨架承力布局，对于航空装备结构设计从业者而言，可直接作为二战经典战机结构逆向研究、航空科普教具开发、复古航模设计的核心参考依据，在航空研学教具开发、影视道具预演建模、退役战机修复测绘参考等场景中都能发挥实际作用。从实际用途来看，P-38作为二战时期广泛列装的双发重型战斗机，承担过远程截击、制空作战、对地俯冲轰炸、战术侦察等多重任务，其独特的双尾撑布局在当时的战机设计中极具开创性，数模中完整呈现的双尾撑承力结构、中央短舱布局、翼面骨架排布，都能直观反映当时航空工业在金属半硬壳结构设计上的工程思路。数模的设计思路完全遵循实机的结构逻辑，没有做外观曲面的简化包覆，

　　而是直接将蒙皮内部的纵向长桁、横向隔框、翼梁、翼肋、尾撑承力框、发动机安装架、座舱框架、起落架安装支点等核心承力构件逐一还原，甚至连操纵钢索的走线路径预留位、机翼油箱的安装边界、武器舱的结构预留空间都做了对应呈现，能让使用者清晰看到每一个结构件的受力传递路径：机翼升力通过翼梁传递到中央翼盒，再分别传递到两侧尾撑的主承力框，最终通过发动机架、起落架结构实现载荷的地面传导，尾翼的气动载荷则通过尾撑末端的承力框传递回机身主结构，整套传力路径的呈现完全符合当时的航空结构设计规范。从外形尺寸与安装边界来看，数模严格按照实机的尺寸比例构建，翼展、机长、尾翼高度的比例完全匹配实机参数，双发舱段的安装边界清晰预留了活塞发动机、整流罩、

　　散热系统的安装空间，中央短舱的座舱段明确了风挡、仪表板、座椅的安装定位点，机翼段的翼肋排布完全对应蒙皮的曲面曲率，每一段翼肋的型面都和机翼气动外形完全贴合，尾撑段的结构框则兼顾了尾轮安装、操纵线路排布、尾翼连接的多重功能需求，没有出现结构干涉或者安装位缺失的问题。在实际工程参考中，这款数模可以帮助结构设计人员理解早期全金属战机的结构减重思路——在保证承力强度的前提下，隔框、翼肋都做了大量的减重孔设计，长桁的排布密度完全匹配不同区域的气动载荷大小，机翼前缘的抗损结构、尾翼的操纵面铰接点设计，都能为小型通用飞机、复古螺旋桨飞机的结构设计提供成熟的参考方案，避免在结构布局上走弯路。不同于常见的外观曲面模型，

　　这款骨架结构数模把设计重心放在了内部承力结构的还原上，没有做多余的外观装饰，每一个构件的截面形状、连接方式都符合当时的航空加工工艺，比如翼梁采用的是铝合金铆接结构，隔框采用的是冲压成型的铝合金板材，构件之间的连接点都预留了铆接位置，完全还原了实机的制造工艺逻辑，对于研究航空结构发展史、开展航空结构教学都有很强的实用价值，使用者可以基于这个数模快速拓展出蒙皮模型、内部系统模型，也可以直接提取结构件做有限元受力分析，验证不同载荷下的结构强度表现，甚至可以直接作为大比例航模的结构设计底稿，按照比例缩放后直接用于航模的骨架加工，省去大量的测绘建模时间。
