大学生电动方程式赛车整车结构设计

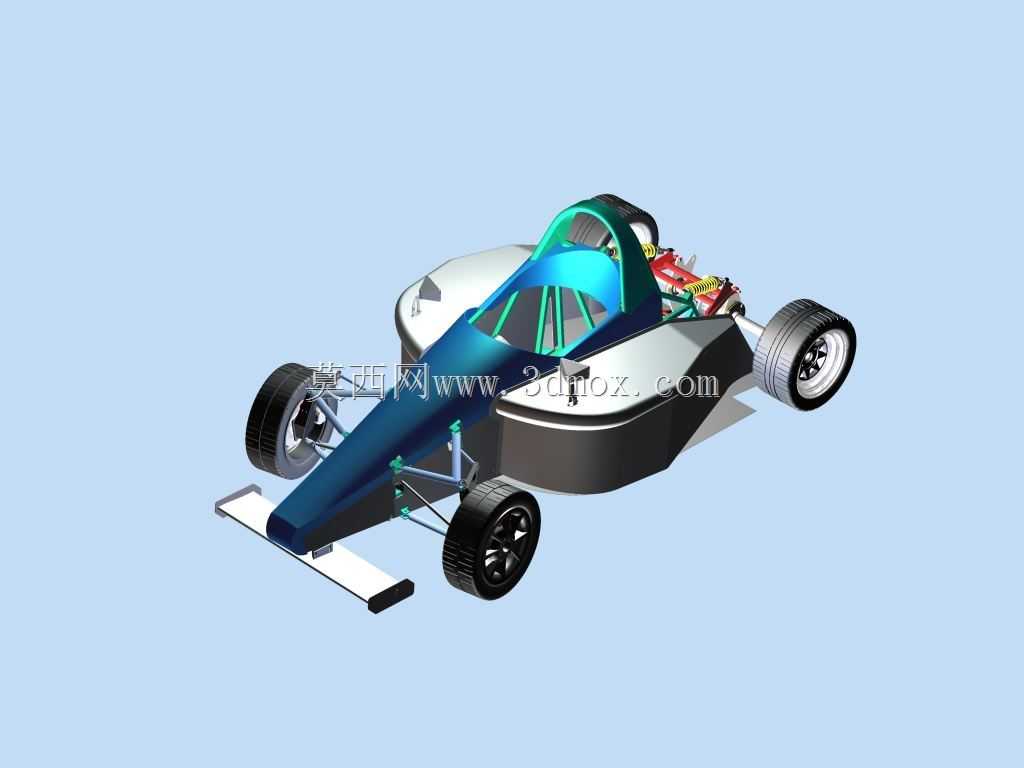

　　这套电动方程式赛车的三维结构模型，完整覆盖了大学生方程式赛事参赛车辆的核心系统布局，可直接用于参赛队伍的结构校核、装配验证与方案迭代参考。从实际赛事应用场景来看，这类电动赛车需要在封闭的铺装赛道内完成加速、绕桩、耐久赛等多个竞赛科目，对整车的轻量化水平、结构刚度、部件安装可靠性都有极高要求，模型中所有部件的布局都严格遵循赛事规则的边界约束，避免出现规则不符的设计问题。

　　从整车功能特性来看，模型完整呈现了电动赛车的核心架构：前部设置了独立的前翼安装结构，可根据不同赛道的下压力需求调整翼片角度，前悬架采用双叉臂式独立悬架结构，上下控制臂的铰接点位置经过反复校核，保证轮跳过程中前轮定位参数的变化处于合理区间，转向机构的拉杆布局避开了悬架运动干涉区间，转向行程满足赛事最小转弯半径的要求。中部的单体壳式车身区域预留了电池包、电机控制器、高压线束的安装空间，防滚架结构完全嵌入车身主体，在发生侧翻、碰撞时能够为座舱内的驾驶员提供足够的生存空间，防滚架的管材规格、连接节点位置都符合赛事安全规范的要求，座舱区域的人机工程布局经过优化，驾驶员坐姿、方向盘位置、踏板行程都适配常规身高的参赛选手操作需求。

　　后部的动力单元区域集成了驱动电机、减速器、冷却系统与后悬架结构，电机的安装支座采用一体化设计，既减少了多余的连接部件降低整车重量，又保证了动力输出过程中的结构刚度，避免大扭矩输出时出现支座变形影响传动效率的问题。后悬架同样采用双叉臂结构，搭配可调式减震器，可根据不同赛道的路面特性调整减震阻尼与弹簧刚度，后轮的轮边集成了制动卡钳、轮毂轴承与轮速传感器安装位，制动管路的走向沿着车架主体布置，避开了运动部件与高温区域，防止行驶过程中出现管路磨损、过热失效的问题。

　　在设计思路层面，这套模型优先考虑了装配与维护的便捷性，所有可拆卸部件的连接位置都预留了足够的工具操作空间，比如电池包的安装区域采用快拆式固定结构，可在赛事规定的换电时间内完成电池组的更换；高压线束与低压信号线分开布置，避免出现电磁干扰影响电控系统稳定性的问题。车身覆盖件采用轻量化的复合材料成型思路，覆盖件的安装点都设置在车架的承力结构上，避免行驶过程中覆盖件出现振动异响甚至脱落的问题。

　　从安装边界与尺寸参数来看，整车的轴距、轮距参数都处于大学生方程式赛事的常规区间，整车最低点的离地间隙满足赛道起伏路面的通过要求，不会出现正常行驶过程中底盘剐蹭赛道地面的问题；前部碰撞缓冲结构的伸出长度符合赛事规则要求，碰撞时能够通过结构溃缩吸收吸收冲击能量，减少传递到座舱与驾驶员的冲击力。所有外接部件的安装接口都采用标准化设计，比如轮辋的固定螺栓规格、减震器的安装孔距、转向机的连接接口都和市售的赛事通用配件匹配，队伍在实际造车过程中可直接选用成熟的商用配件，减少自定义加工件的比例，降低制造成本与加工周期。

　　模型中还对各个系统的重量分配做了可视化呈现，前后轴的重量配比接近理想的50:50区间，能够保证车辆在弯道中的操控平衡性，电池包的安装位置尽量靠近整车质心，降低车辆的转动惯量，提升转向响应速度。冷却系统的散热器布置在车身侧部的导流区域，行驶过程中迎面气流可直接穿过散热器带走热量，保证电机与控制器长时间高负荷运行时的温度处于合理工作区间，不会出现过热降功率的问题。
