装载机配套带挂钩集装箱装运承载架

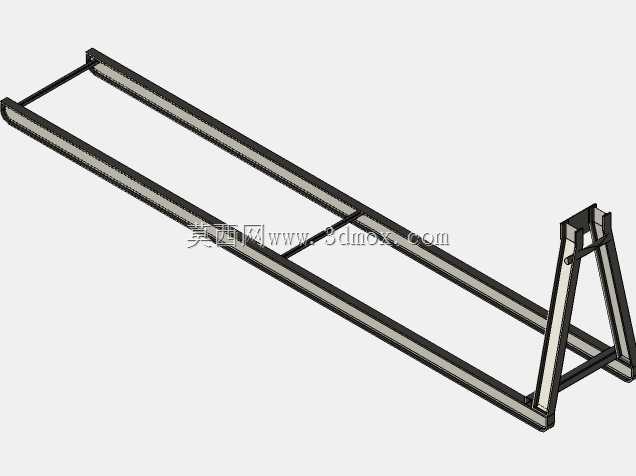

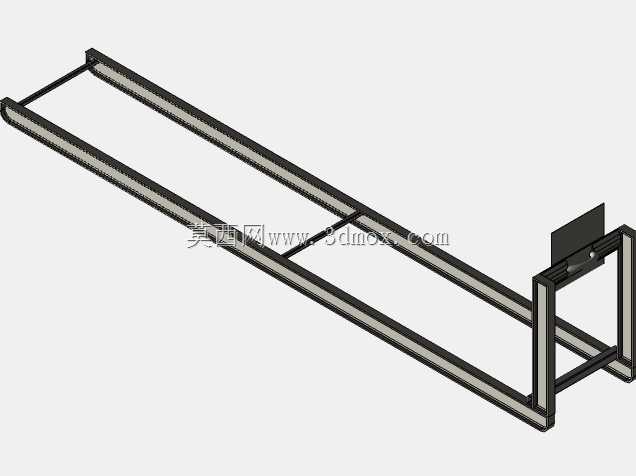

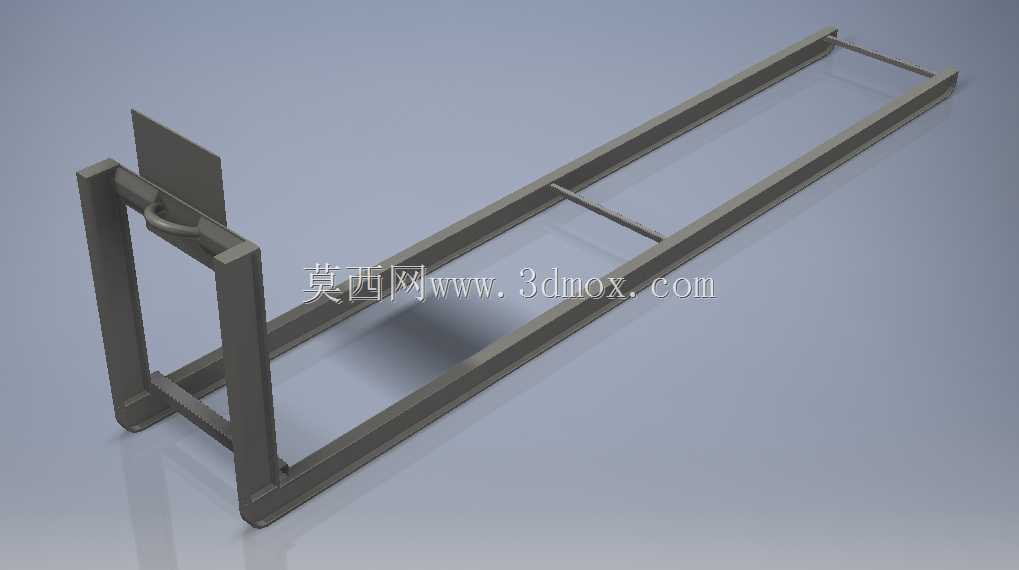

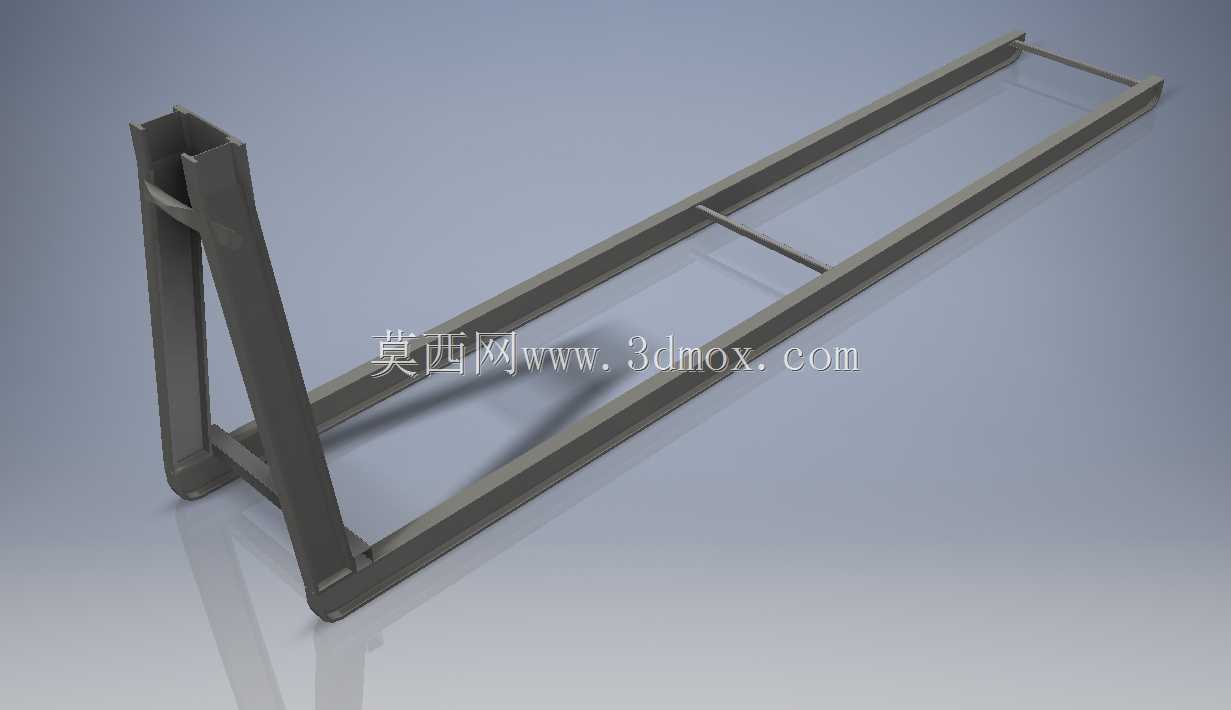

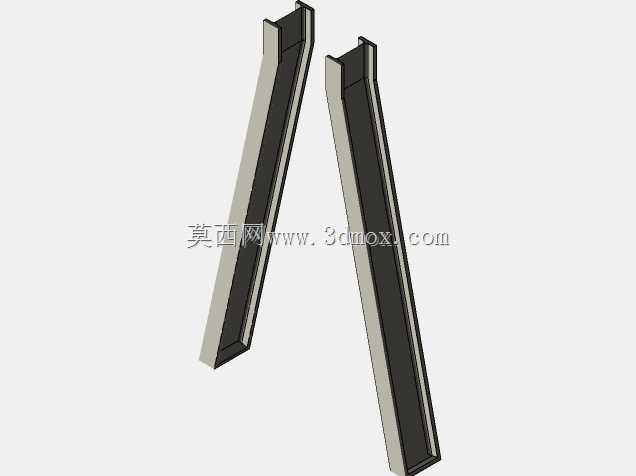

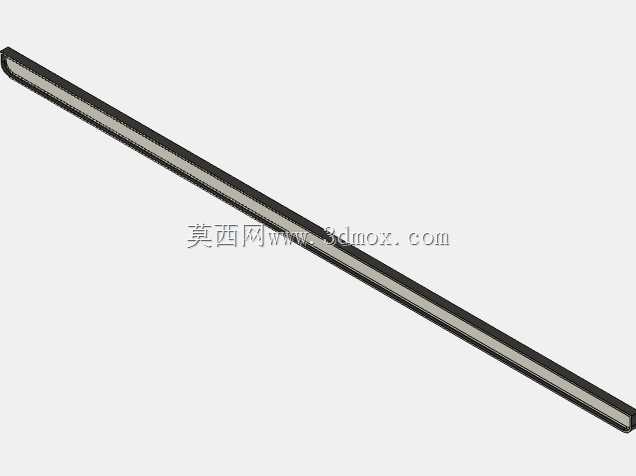

　　在港口堆场、铁路货场、厂区物流周转这类需要频繁转运集装箱的作业场景里，常规装载机的铲斗结构无法直接完成集装箱的吊装移位作业，这类带挂钩的装运承载框架，就是为了匹配装载机属具接口开发的专用承载构件，整套构件为成对使用的对称框架结构，作业时分别布置在集装箱长度方向的两端，通过框架上的挂钩结构与集装箱角件完成锁止固定，再通过框架与装载机动臂端的连接座挂接，就能让普通装载机具备集装箱短距离转运、堆码移位的作业能力，不需要额外配置专用起重设备，能大幅降低零散集装箱周转的设备投入成本。从结构设计逻辑来看，整个框架采用矩形型钢作为主受力梁，整体为长条形桁架式布局，靠近装载机连接端设置有斜向加强撑杆，用来抵消吊装作业时产生的倾覆力矩，

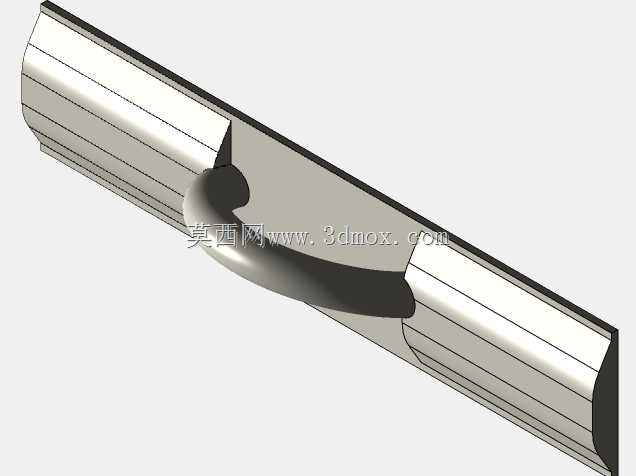

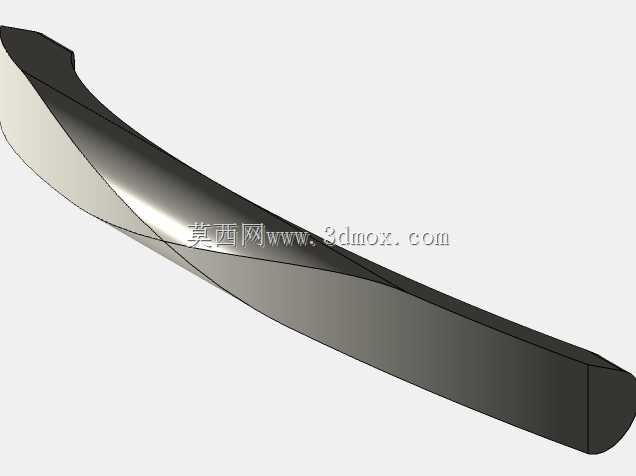

　　避免主承载梁出现侧向弯曲变形。挂钩部位采用加厚钢板焊接成型，挂钩的开口尺寸完全匹配标准集装箱角件的吊装孔位，作业时挂钩卡入角件孔后能自动形成锁止限位，不需要额外加装插销固定，能缩短单箱作业的对位挂接时间。框架的主长度尺寸适配标准20英尺集装箱的端部吊装间距，安装时两个框架的挂钩中心距与集装箱角件中心距完全重合，不会出现吊装偏载的问题，框架与装载机连接端的挂接座尺寸，匹配主流吨位装载机的动臂端属具安装边界，不需要对装载机原有结构做打孔、焊接改造，直接挂接后锁止销轴就能投入使用。在实际作业工况中，这类承载框架需要承受集装箱满载时的竖向载荷，以及转运过程中起步、制动产生的纵向冲击载荷，所以主受力梁的型钢选型是按照1.

　　5倍额定载荷做的强度校核，斜撑与主横梁的连接部位采用满焊焊接工艺，焊后做应力消除处理，避免长期受交变载荷出现焊缝开裂的问题。框架的挂钩工作面做了倒角过渡处理，挂接时能引导挂钩顺利滑入角件吊装孔，即使作业时存在小幅对位偏差，也能顺利完成挂接，降低现场操作人员的对位难度。考虑到户外作业的防锈需求，整个框架成型后做抛丸除锈处理，再喷涂耐磨防锈面漆，能适应堆场、货场的露天作业环境，减少日常维护的工作量。不同于专用集装箱吊具需要搭配起重机使用，这类适配装载机的承载框架，更适合厂区内部、货场短距离的集装箱移位作业，比如仓库到装卸货台的短驳、空箱的场内堆码，作业灵活性远高于大型起重设备，而且不需要专门的起重作业人员配合，

　　装载机驾驶员单人就能完成全部挂接、转运、卸放操作。框架的整体结构没有复杂的活动部件，日常只需要检查焊缝是否开裂、挂钩磨损量是否超标即可，维护成本极低。在设计阶段，还特意控制了框架自身的重量，在保证结构强度的前提下，通过优化梁体截面尺寸、减少不必要的加强筋布置，降低框架自重，这样就能让装载机的有效载荷更多分配到集装箱载重上，避免因为属具自重过大导致装载机实际吊装能力下降。框架的底部设置有平放支撑脚，闲置存放时可以直接平稳放置在地面上，不需要额外的存放支架，两个框架可以叠放存放，减少仓储占用空间。
