索尼HDR-AS20运动相机适配保护外壳结构

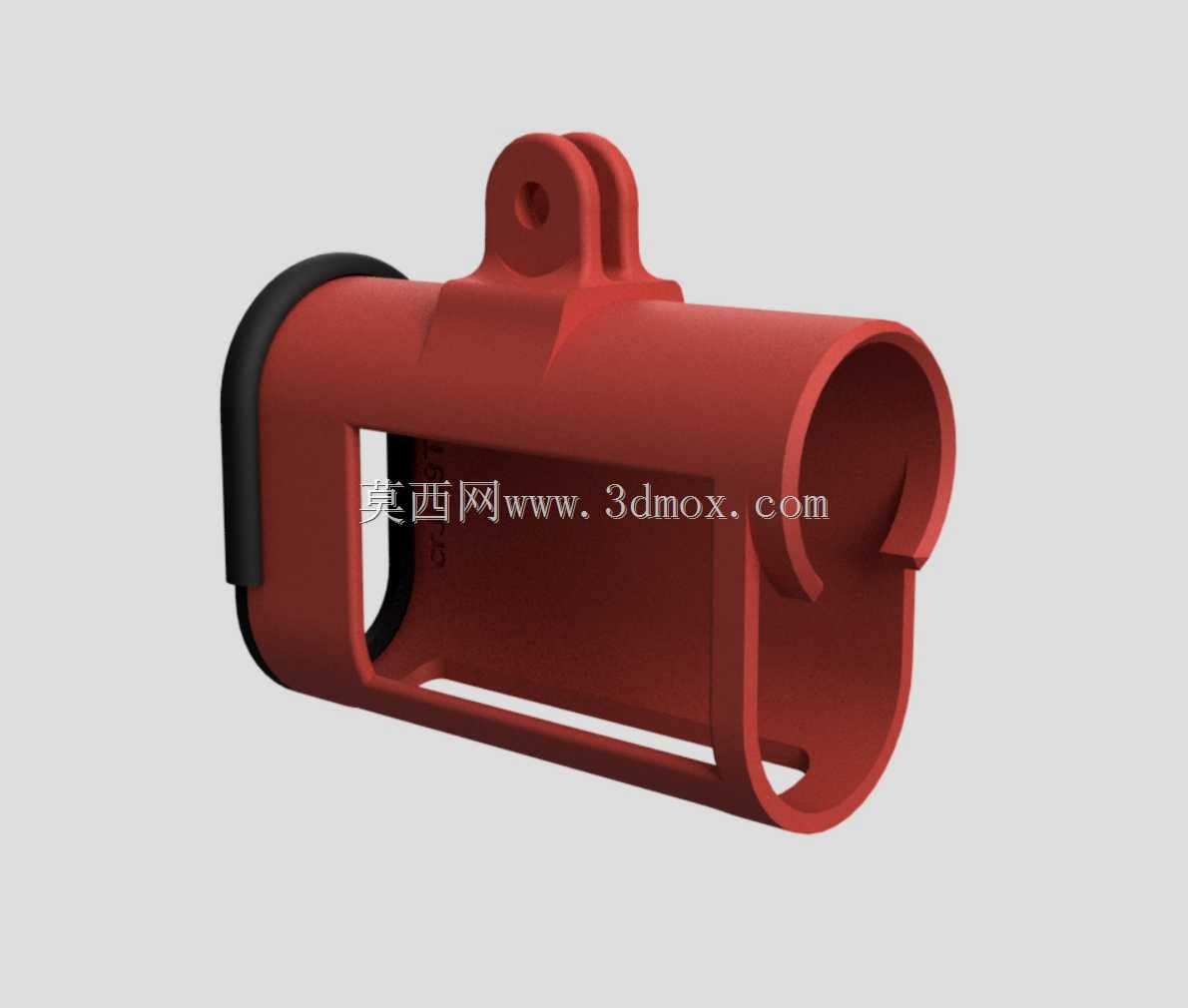

　　这款适配索尼HDR-AS20运动相机的外壳结构，在户外拍摄、运动记录场景下的实用性远高于原厂防水罩，首先从实际使用痛点出发，原厂防水罩虽然密封性能优异，但密闭结构会完全阻隔机身收音孔，导致录制的音频发闷、环境音拾取失真，而这款外壳在对应机身收音模块的位置做了开放式开窗设计，既保留了机身的防护能力，又不会遮挡收音路径，能让相机在骑行、徒步、冲浪等运动场景下拾取到清晰的环境音效，满足vlog创作、运动纪实类拍摄的音频采集需求。

　　从安装适配维度看，外壳顶部设计了带通孔的双耳式安装吊耳结构，这个结构的尺寸完全兼容GoPro系列通用的快装支架接口，不用额外购置转接配件，就能直接适配市面上绝大多数运动相机挂载系统，不管是头盔固定座、车把夹、胸带支架还是自拍杆，都能直接锁紧安装，安装孔的同轴度公差控制在0.1mm以内，安装后不会出现松旷、偏转的问题，高速运动拍摄时画面不会因为连接间隙产生抖动。外壳主体采用筒形半包结构，内腔尺寸完全匹配索尼HDR-AS20的机身轮廓，内壁预留了0.2mm的装配间隙，既能让相机顺畅滑入安装，又不会因为间隙过大导致相机在壳体内晃动，壳体侧面的长条形开窗除了避让收音区域，还刚好露出相机的操作按键与状态指示灯，不用拆卸外壳就能完成录制启停、模式切换操作，也能直观看到相机的工作状态。

　　壳体边缘的黑色嵌件是软质防滑缓冲结构，采用二次注塑工艺和主体硬壳结合，在相机意外跌落时，这个位置能首先接触碰撞面，吸收冲击能量，避免硬壳直接受力开裂，同时软胶材质的摩擦力更大，手持拍摄时能提升握持稳定性，减少手滑掉落的风险。壳体端部的开口做了圆弧翻边处理，没有尖锐的毛刺棱角，安装相机时不会刮花机身表面的涂层，也不会在拆装过程中割伤使用者的手部。

　　从结构设计思路来看，这款外壳没有做全包裹的冗余设计，所有结构都围绕实际使用需求做减法：去掉了防水罩的透明镜片结构，避免镜片反光、起雾影响拍摄画质；去掉了不必要的密封结构，减轻了整体重量，长时间挂载在头盔上不会给颈部带来额外负担；保留核心的防护、安装、操作避让功能，在满足使用需求的前提下把零件壁厚控制在1.8mm，兼顾结构强度和轻量化要求。安装边界方面，外壳整体最大外径不超过45mm，总长度控制在120mm以内，不管是安装在头盔侧面还是车把位置，都不会因为体积过大产生风阻异响，也不会遮挡骑行时的视线，双耳吊耳的安装孔中心距和GoPro标准支架完全一致，锁紧螺丝采用通用的M5规格，现场安装不用准备特殊工具，用普通硬币就能完成锁紧操作。

　　在实际工程验证层面，这款外壳的挂耳位置做了加厚处理，壁厚达到3mm，能承受15kg以上的拉拽力，即使在高速运动中遇到树枝剐蹭，也不会出现断裂导致相机脱落的问题；壳体侧面的开窗边缘做了加强筋设计，避免长期使用后开窗位置出现应力开裂；内腔的定位凸点刚好卡入相机机身的凹槽位置，安装后相机不会在壳体内轴向窜动，即使遇到剧烈颠簸，相机和外壳也能保持相对位置稳定，不会因为位移遮挡镜头或者按键。
