拼装式滚珠循环滑行轨道结构

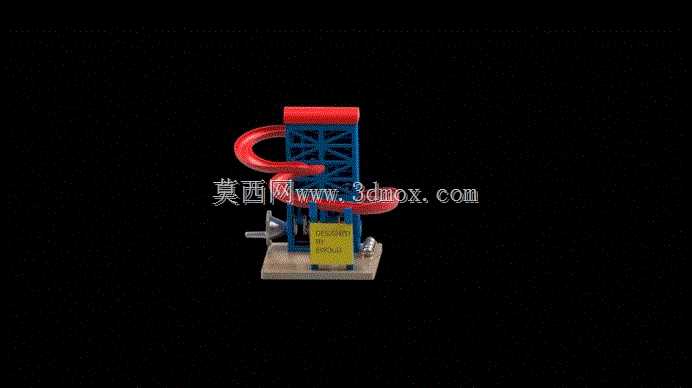

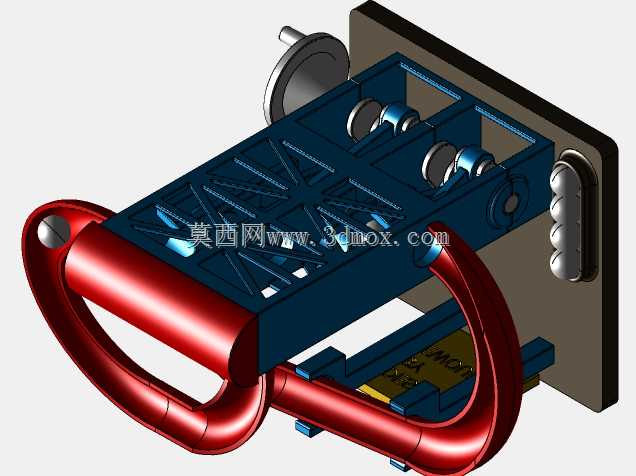

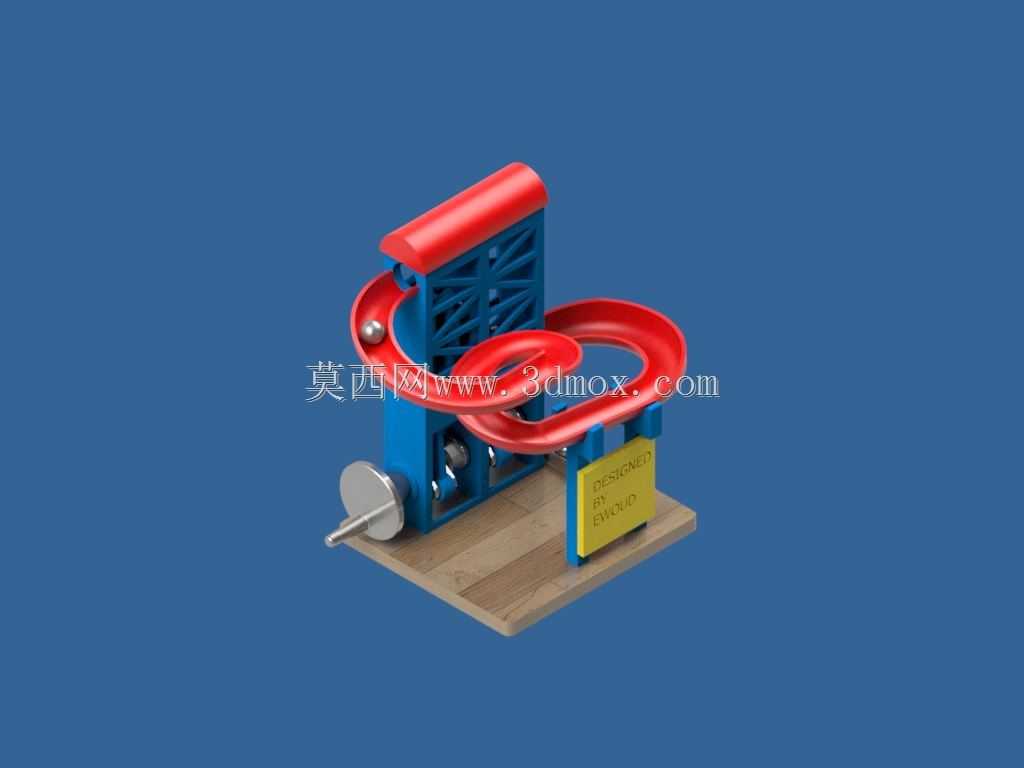

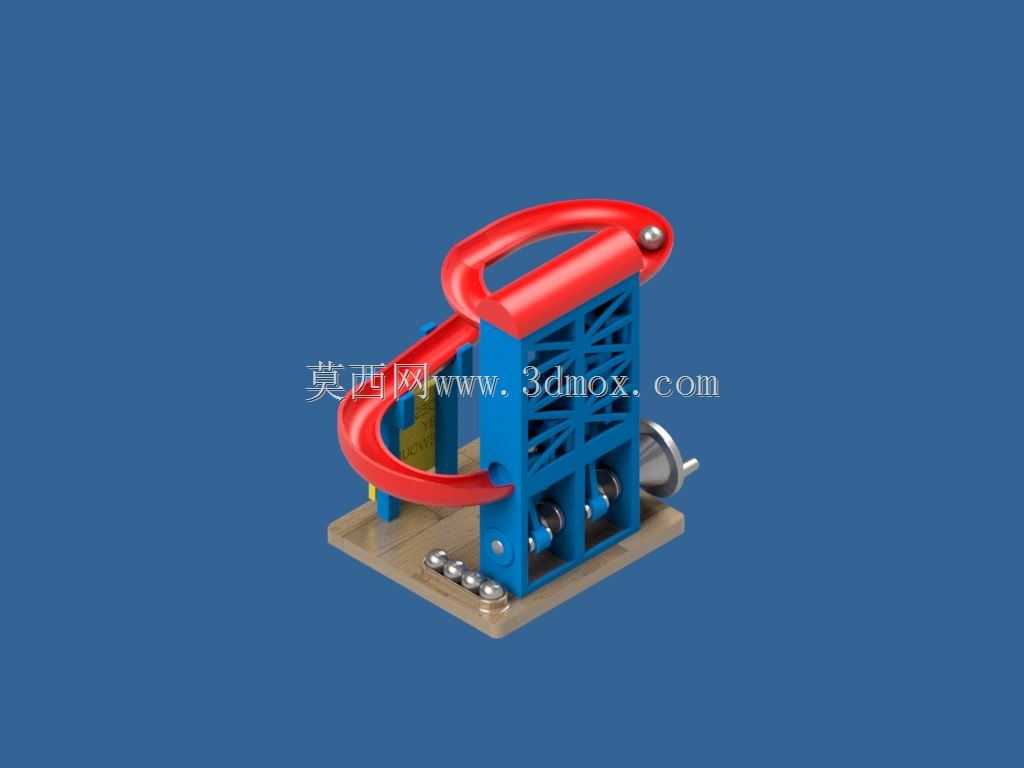

　　这套轨道结构主要面向物理教学演示、益智拼装教具开发场景使用，可直观展示重力势能与动能的转换过程，也可作为小型物料循环输送的原理验证载体。整套结构采用分层拼装设计，底部为方形木质基座，基座上通过螺栓固定蓝色格构式支撑框架，框架承担整个轨道系统的竖向载荷与侧向稳定性，格构式的镂空设计既减轻了整体自重，也方便观察内部滚珠的运行状态，同时为后续加装光电计数、速度检测等传感元件预留了安装空间。轨道部分采用红色光滑曲面设计，分为高位起始段、螺旋下滑段、低位回传段三个功能区段，高位起始段设置水平托台，用于放置待滑行的滚珠，托台边缘做圆角过渡，避免滚珠初始释放时出现卡滞；螺旋下滑段采用连续变曲率曲面设计，曲率半径从高位到低位逐步收窄，

　　匹配滚珠在重力加速过程中的线速度变化，保证滚珠全程贴合轨道面滑行，不会出现脱轨飞出的情况，曲面轨道的壁厚均匀，边缘做卷边处理，既提升了轨道的结构刚度，也形成了侧向挡边，进一步约束滚珠的运行轨迹；低位回传段设置抬升拨片结构，通过手动按压侧面的操作拨杆，可将滑行到低位的滚珠重新抬升至高位起始段，实现循环滑行的功能，拨片与基座之间设置复位弹簧，操作后可自动回到初始位置，无需额外手动复位。在支撑框架的侧面预留了黄色标识牌安装位，可粘贴功能说明、参数标识等内容，标识牌采用插槽式固定，方便更换不同的标识内容。整套结构的安装边界以底部基座为基准，基座的四个角设置橡胶防滑垫，放置在水平台面时不会出现滑动，整体竖向高度控制在单手握持可操作的范围内，

　　不需要额外的固定件即可稳定放置。设计过程中重点考量了滚珠运行的流畅性，所有轨道衔接位置都做了平滑过渡处理，不存在台阶或锐角，避免滚珠运行过程中出现卡顿或弹跳；支撑框架与轨道之间采用卡扣式连接，不需要粘接或焊接，可快速拆解与组装，方便运输与收纳；所有零部件的棱角都做了倒钝处理，避免拼装或操作过程中划伤手部。从结构验证的角度来看，这套轨道的曲面曲率经过反复调试，既保证滚珠有足够的滑行速度完成全程循环，也不会因为速度过快导致脱轨，拨片的抬升行程刚好匹配低位轨道到高位起始段的高度差，抬升过程中滚珠不会从拨片上滚落，复位弹簧的弹力经过匹配，既不会因为弹力过大导致拨片回弹时撞击框架产生异响，也不会因为弹力过小导致拨片无法完全复位。在实际应用中，

　　这套结构除了作为教学教具使用，也可作为自动化生产线中小型工件循环输送的原理样机，通过替换拨片的驱动方式，将手动操作改为电机驱动，即可实现连续自动循环输送，适配尺寸与滚珠接近的小型电子元器件、五金小零件的短距离循环上料场景；轨道部分可根据实际输送需求调整螺旋段的圈数与曲率，匹配不同的输送速度与下落高度要求，支撑框架也可根据安装空间的限制调整高度，适配不同的现场安装边界。
