飞利浦三刀头电动剃须刀结构设计

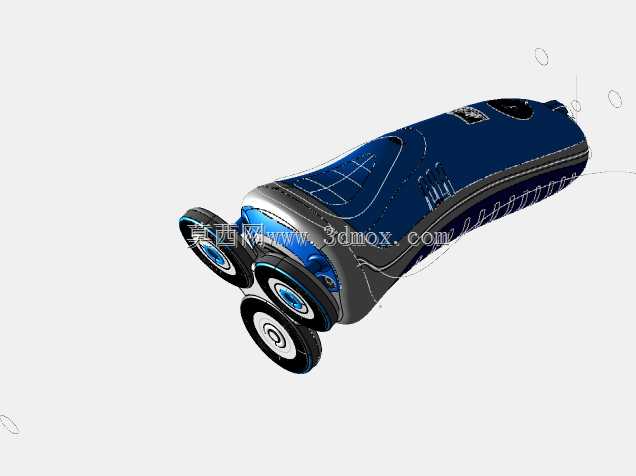

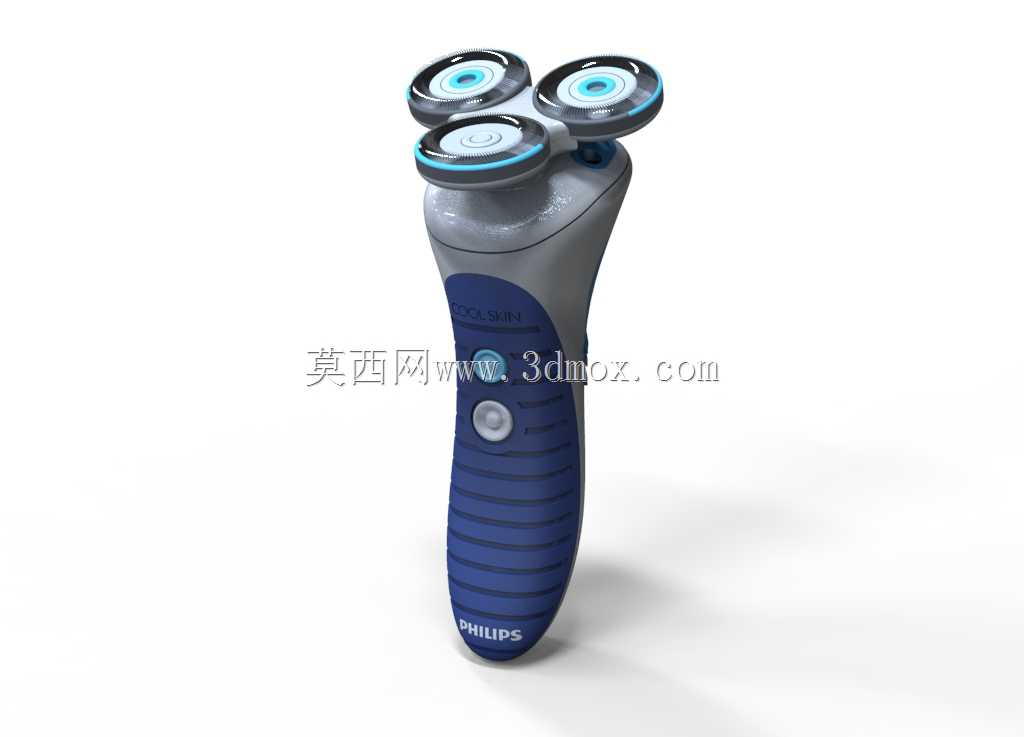

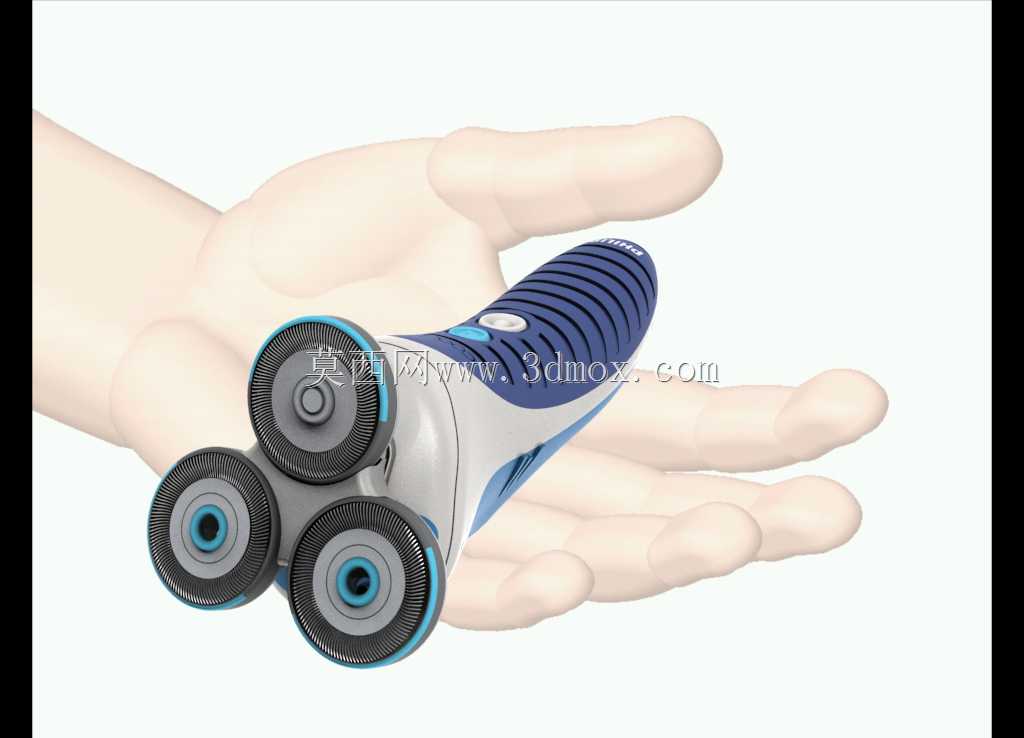

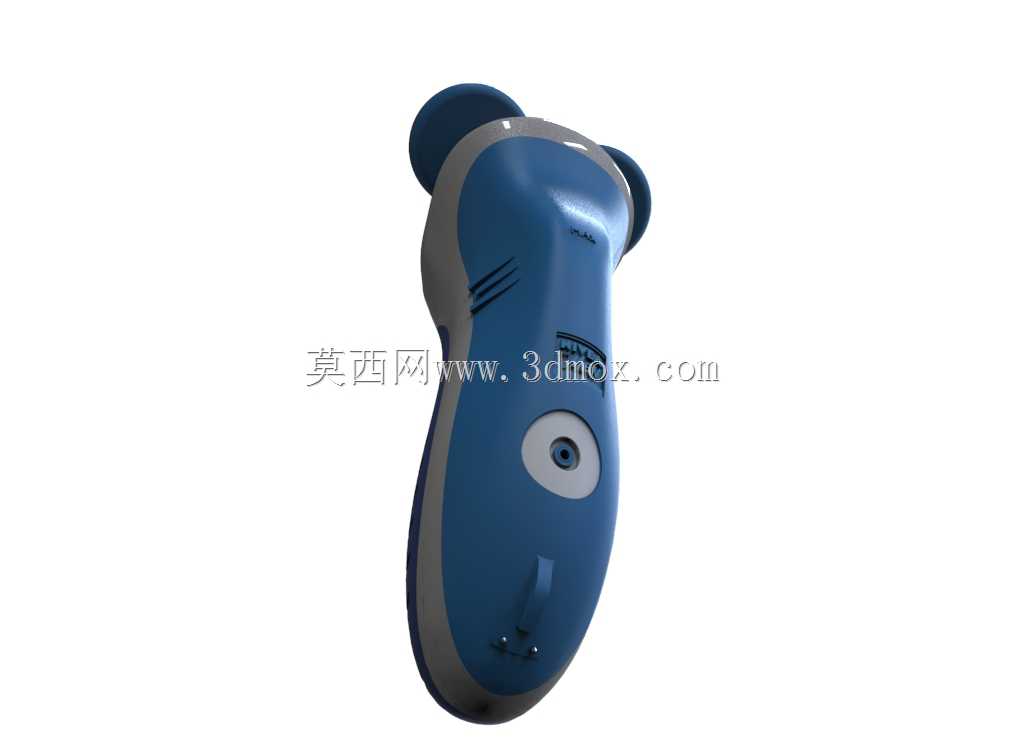

　　在个人护理小家电的结构开发领域，旋转式电动剃须刀的人机适配与功能集成一直是结构工程师重点打磨的方向，这款三刀头电动剃须刀的三维结构，完整还原了量产机型的核心设计逻辑，可作为个护电器结构设计、曲面建模练习的参考载体。从实际使用场景出发，这类产品主要面向日常面部胡须修剪需求，适配干湿双剃的使用环境，因此结构设计上首先要兼顾握持稳定性与防水密封性能。先看握持区域的设计，手柄主体采用符合人体工学的收腰曲线，表面设置多道环形防滑凹槽，即便在湿手或者涂抹剃须泡沫的状态下，也能保证足够的握持摩擦力，避免使用过程中滑落；手柄的握持段直径控制在合理区间，成年男性单手握持时拇指可自然搭放在开关按键位置，其余四指刚好贴合防滑凹槽区域，长时间握持操作也不会产生明显的肌肉酸胀感。刀头部分是这类产品的核心功能区，三个旋转刀头呈等边三角形排布，每个刀头都具备独立浮动结构，可根据面部轮廓自动调整贴合角度，在下巴、下颌线、脖颈等曲面区域剃须时，能保证刀网始终贴合皮肤表面，减少胡须残留同时降低刀网对皮肤的摩擦刺激。刀头与手柄的连接部位设置了可小角度摆动的万向连接结构，进一步提升整个刀头组件的贴面适配能力，相比固定刀头结构，贴面覆盖范围可提升三成以上，有效减少反复刮剃的次数。从结构分层来看，整机从外到内可分为刀头保护盖、刀网组件、动刀组件、刀头支架、传动连接座、机身外壳、内部电机仓、电池仓、开关按键、底部充电接口几个核心部分。机身外壳采用双色注塑工艺，

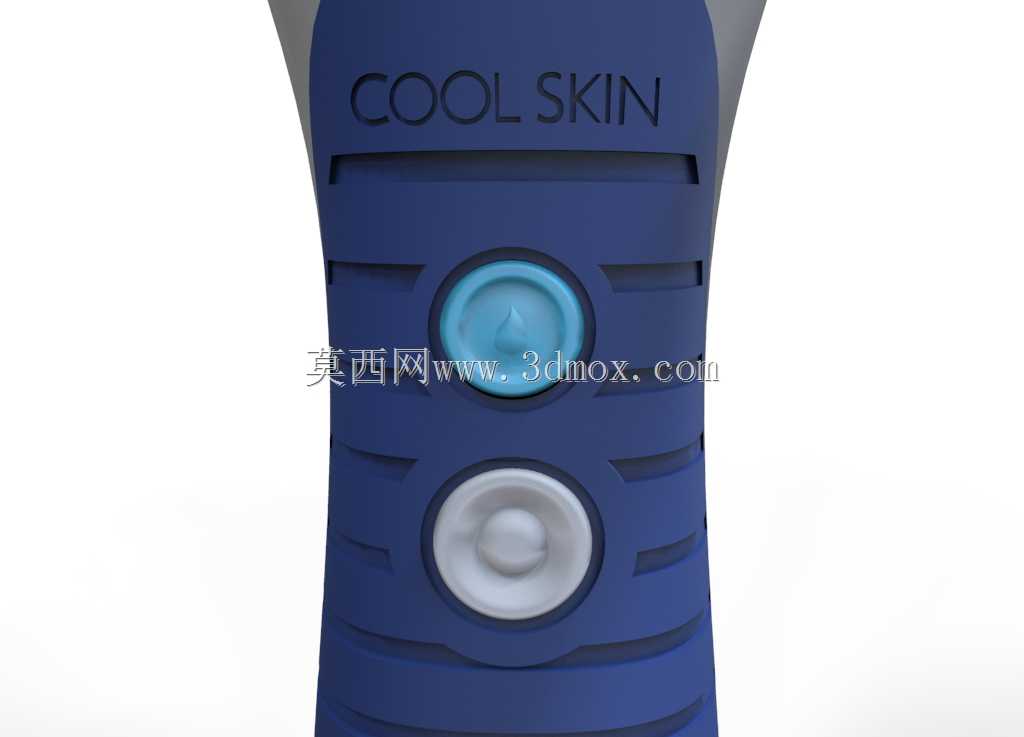

　　握持区域的软胶部分与硬胶支撑骨架一体成型，既保证了外壳的结构强度，又提升了握持触感，同时软胶层在接缝位置可起到辅助防水的作用，配合内部的密封胶圈结构，可满足日常水洗的防水要求，使用后可直接放在流水下冲洗刀头区域，清理残留的胡须碎屑，无需拆分复杂结构。开关按键采用嵌入式防水设计，按键周边设置一圈密封硅胶圈，按键行程控制在1.5mm左右，按压力度适中，既不会因为误触启动设备，也不会因为按压力度过大影响操作体验。内部动力传递路径上，电机输出端通过齿轮组将动力分别传递给三个刀头的传动轴，每个传动轴与动刀组件之间采用卡扣式连接，用户日常更换刀头时只需按压刀头释放键即可拆下整个刀头支架，拆分动刀与刀网进行深度清洁，拆装过程无需额外工具，

　　卡扣的卡合力度经过调校，正常使用过程中不会出现松脱，拆卸时只需施加合适的力度即可分离。外形尺寸方面，整机总长度控制在160mm左右，刀头部分最大直径约60mm，握持段最小直径约35mm，整体重量控制在200g上下，日常出差旅行放置在洗漱包中不会占用过多空间，也不会带来明显的负重感。安装边界上，内部电池仓与电机仓之间设置隔离筋，避免电池漏液或者电机震动影响相邻组件的稳定性，电路板部分固定在机身中部的定位柱上，周边预留2mm以上的安全间隙，防止组装过程中外壳挤压电路板造成元件损坏；充电接口设置在机身底部，配备防水密封塞，充电时翻开密封塞即可连接充电线，日常使用时密封塞塞入接口内部，可阻挡水汽与胡须碎屑进入机身内部。从设计思路上看，

　　这款产品没有追求过多冗余功能，所有结构设计都围绕剃须效果、使用手感、清洁便利性三个核心需求展开，曲面过渡全部采用G2连续曲面，既保证了外观的流畅质感，也避免了外壳接缝处出现尖锐棱角划伤皮肤的风险。刀网部分采用超薄电铸网片，网孔设计为长条状与圆孔组合排布，短胡须可通过圆孔进入刀网内部，较长的胡须可通过长条孔进入，配合动刀的旋转剪切动作，可实现不同长度胡须的高效切断，动刀的刀刃角度经过反复调校，剪切时可保证胡须被整齐切断，避免拉扯胡须产生的疼痛感。在结构可靠性验证维度，这类产品的刀头浮动结构需要经过数千次的摆动疲劳测试，保证浮动弹簧不会出现弹力衰减，卡扣结构经过数百次拆装测试不会出现断裂，防水结构经过浸水测试不会出现内部电路进水的问题，这些设计细节在三维模型中都有对应的结构体现，建模时对每个配合面的公差都做了预留，比如刀网与动刀之间的间隙控制在0.1mm以内，既保证动刀可灵活旋转，又不会因为间隙过大夹扯胡须。对于三维建模从业者而言，这款模型的曲面构建思路有很高的参考价值，手柄部分的防滑凹槽采用阵列曲面切除的方式实现，刀头部分的球面过渡需要精准调整曲面控制点的权重，才能保证三个刀头衔接位置的曲面光顺，不会出现明显的折痕；内部结构的建模则需要重点关注各个运动部件的干涉检查，比如刀头浮动到最大角度时，相邻刀头的外壳不能出现碰撞，传动轴摆动到极限位置时，不能与周边的支架结构产生摩擦，这些细节都是结构建模过程中需要重点校核的内容。
