和泉HG1F系列紧凑型人机界面三维模型

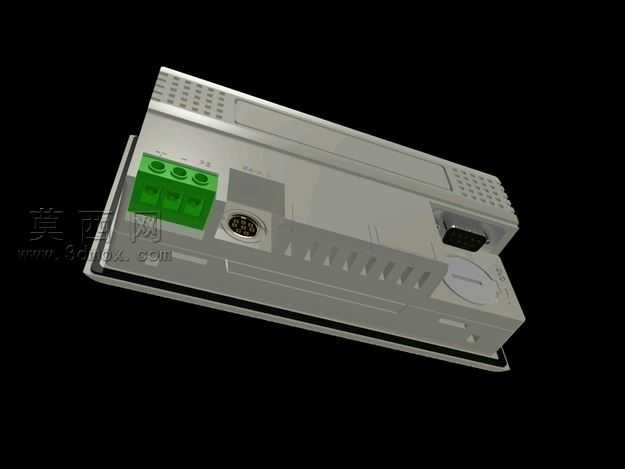

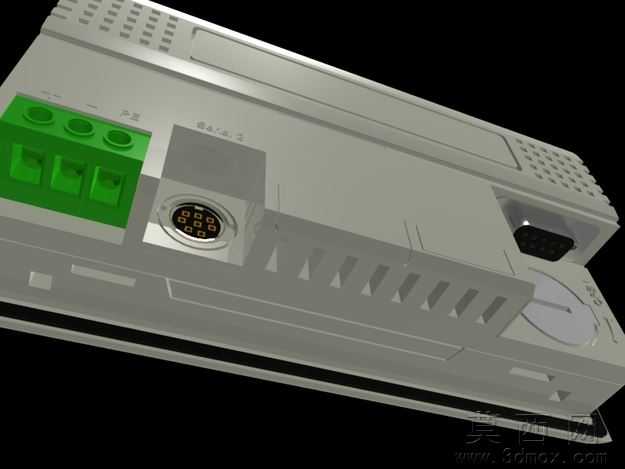

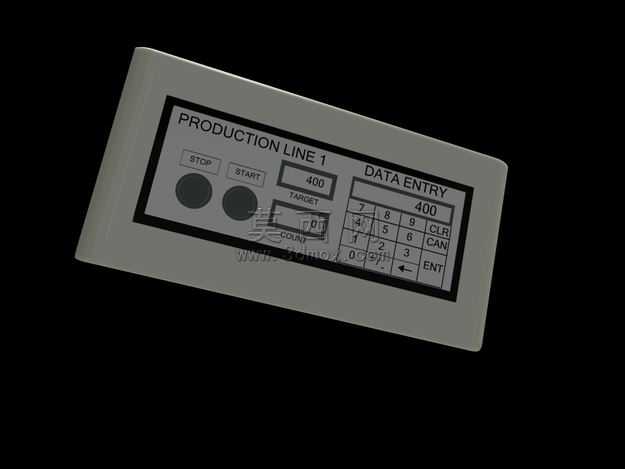

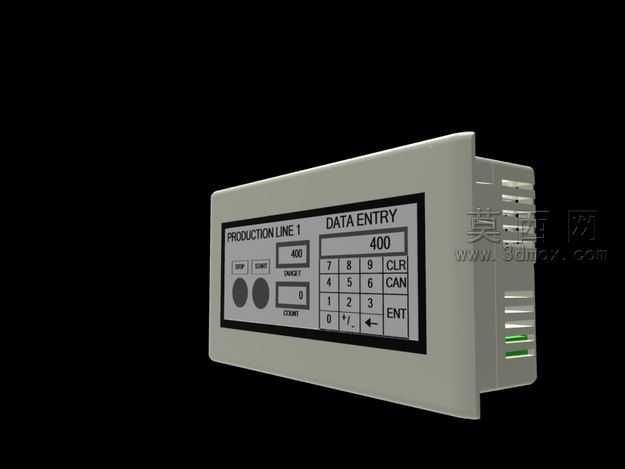

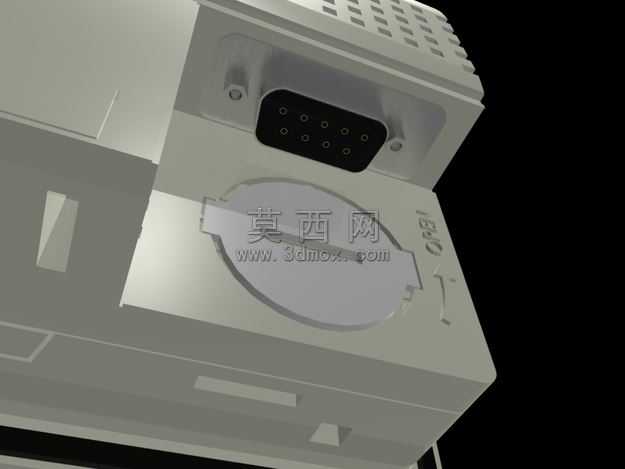

本模型为和泉HG1F系列紧凑型人机操作界面的三维数字化建模成果，建模过程严格遵循产品实际工业设计尺寸比例，完整还原了该款HMI的外观结构与细节特征。建模阶段首先依据产品官方外形参数搭建基础壳体框架，通过拉伸、倒角、布尔运算等三维建模操作，精准复刻了设备方正带圆角的壳体轮廓，壳体边缘的过渡弧度、面板与底壳的拼接缝隙都按照实物装配关系进行还原，保证整体结构的装配合理性。面板区域的建模是本次设计的重点，首先划分出功能按键区与数据输入区的布局边界，功能区的停止、启动两个圆形操作按键，通过曲面建模还原按键的微凸触感造型，按键旁的标识文字采用贴图结合浅浮雕的处理方式，既保证文字清晰可辨，又还原了实物面板丝印的质感。数据输入区的数字按键矩阵，逐个还原了0-9数字键、功能按键、确认按键的外形与排布，按键的按压间隙、边缘倒角都做了精细化处理，避免出现生硬的直角结构。显示屏区域采用分层建模方式，分别制作了屏幕保护层、显示区域、边框结构，通过材质参数的区分还原屏幕的哑光显示面与边框的塑料质感。材质渲染阶段，设备外壳采用浅灰色工业ABS塑料材质，调整材质的粗糙度、反光度参数，还原工业塑料外壳的哑光磨砂质感，避免过度反光造成的失真；按键部分采用稍深一点的灰色塑料材质，与壳体形成细微的视觉区分，模拟实物按键的材质差异；屏幕区域设置为低反光的半哑光材质，模拟工业触控屏的防眩光表面效果，显示区域的内容通过纹理贴图还原生产线标识、参数数值、按键标注等界面信息，让模型更具真实场景感。整体设计思路围绕紧凑型HMI的工业应用属性展开，在保证模型外观还原度的同时，合理控制模型面数，既可以用于工业场景的装配可视化展示，也可用于电气控制柜的布局仿真演示，完整呈现了这款小尺寸人机界面紧凑实用的设计特点，适配狭小安装空间的应用需求。
