汽车发动机等长排气歧管结构设计

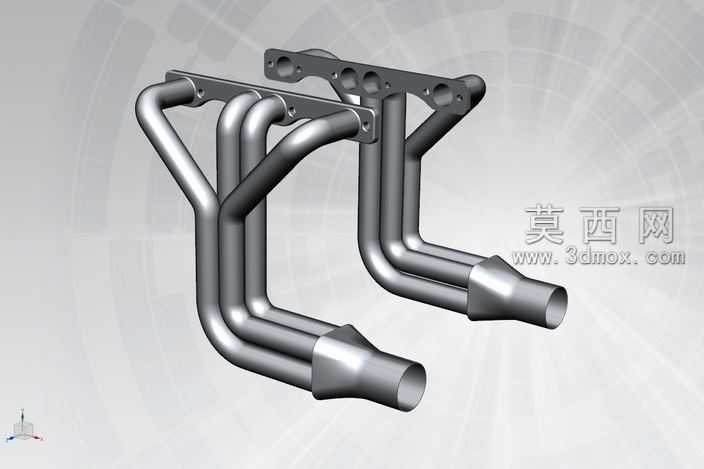

本作品为汽车发动机配套的等长排气歧管三维设计模型，建模阶段采用NX软件完成全参数化构建，首先基于发动机缸盖排气口的排布基准，确定四支排气支路的走向路径，通过扫掠特征生成等通径的管路主体，确保每一支管路的有效流通长度一致，避免各缸排气脉冲相互干扰，提升发动机排气效率与动力输出平顺性。模型细节处理上，在管路与缸盖连接端设计了带安装孔的法兰接合面，法兰面预留了密封衬垫的贴合基准，安装孔位严格匹配缸盖排气侧的螺栓排布公差，保证装配后的密封性能；两支独立的排气支路末端通过渐缩式集气口汇合，渐缩段采用平滑过渡曲面构建，避免排气气流在交汇处产生紊流，降低排气背压。管路中部设计了一体式冲压成型的固定支架，支架通过加强筋与管路外壁贴合连接，支架上的安装孔位用于将歧管固定在发动机缸体侧方，抵消发动机运行过程中管路产生的振动，避免长期使用后出现管路开裂、连接松脱的问题。材质渲染阶段采用磨砂金属材质模拟不锈钢排气歧管的真实质感，对管路弯折处做了高光处理，还原金属管材冷弯加工后的表面纹理，法兰与支架部分做了亚光金属质感区分，清晰呈现不同部件的结构边界。设计过程中重点考量了管路弯折半径的合理性，所有弯折段的曲率半径均大于管路通径的1.5倍，避免弯折处出现通径缩窄影响排气流量，同时管路之间预留了足够的散热间隙，避免高温排气传导下相邻管路出现热变形干涉。整体模型结构完整，所有装配接合面、安装孔位、加强结构均按照实际车用排气歧管的工程标准设计，可用于发动机进排气系统的结构验证、改装方案模拟以及相关教学演示场景，模型的参数化特征支持后续根据不同排量发动机的缸体参数调整管路长度、通径以及安装点位，具备较高的二次修改适配性。
