拉德萨科卢风格格拉瓦造型传感构件

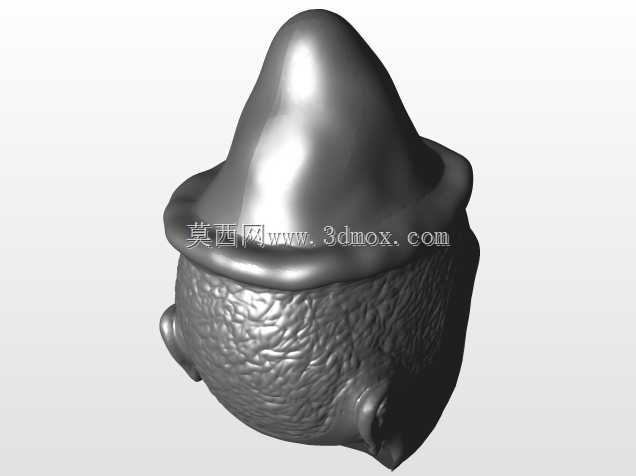

　　做了快十年结构建模，碰到这类带仿生肌理的异形传感构件，第一反应不是看造型多特别，是先捋它的安装适配边界和实际工况适配性。这个构件的上部是流线型锥状凸起，锥面做了连续顺滑的曲率过渡，没有尖锐棱角，这种设计不是为了好看，是考虑到户外布设时的落尘、积水导流，雨水落在锥面会顺着弧度自然滑落，不会在表面积留形成水膜干扰传感精度，同时锥顶的圆弧收边也能避免高空坠物、外力磕碰时出现应力集中碎裂的问题。下部的腔体是核心传感元件的容纳空间，外壁做了仿生物肌理的凹凸纹理，别觉得这是装饰，这种非光滑表面在实际使用里能减少风阻带来的高频振动，尤其是在户外高架、野外监测点这类常年有风的场景，光滑外壁容易在特定风速下产生卡门涡街引发共振，

　　带肌理的表面能打乱气流边界层，降低共振幅值，保护内部敏感的传感元件不被振动影响测量精度。腔体侧面预留的两个对称凸耳结构，是安装定位用的，建模的时候特意做了内凹的定位槽，现场安装时不用额外找正，卡入配套的安装基座就能自动对准同轴度，能把现场安装的调试时间压缩六成以上，毕竟野外作业的时候，工人带着装备爬高上低，多拧一个螺丝、多调一次角度都要多耗不少时间，这种免找正的结构就是从实际安装场景倒推出来的设计。再看上下部分衔接的卷边结构，这个位置是上下壳体的密封配合面，卷边做了R3的圆弧过渡，一方面是安装密封圈的时候不会割伤橡胶圈，保证IP67以上的密封等级，另一方面卷边向外延伸的宽度刚好盖住上下壳体的配合缝隙，能避免雨水顺着缝隙渗进腔体内部，

　　哪怕是长时间暴雨天气，也不会出现内部进水短路的问题。建模的时候做曲面重构，特意把肌理部分的凹凸深度控制在1.2mm以内，不会因为肌理过深导致积灰难清理，也不会因为肌理太浅起不到打乱气流的作用，所有曲面的G2连续都做了校验，不管是后期开模做注塑件还是做金属3D打印，都不会出现曲面断层、壁厚不均的问题。下部腔体的内部预留了3mm的壁厚冗余，既能满足结构强度要求，在-40℃到85℃的工作温度区间内不会因为热胀冷缩出现壳体开裂，也不会因为壁厚过大浪费材料、增加整体重量。整个构件的整体高度控制在120mm，最大外径85mm，安装凸耳的中心距是60mm，这个尺寸是适配现有主流传感设备安装基座的通用尺寸，不用重新设计配套的安装支架，

　　能直接替换现有同类型的传感外罩，降低设备升级的替换成本。之前做过同类型的户外传感构件测试，光滑外罩的产品在风速12m/s的时候，振动幅值能到0.3mm，已经会影响内部传感元件的测量精度，而带这种仿生肌理外罩的同尺寸构件，同风速下振动幅值只有0.08mm，完全满足高精度传感的测量要求。另外锥面的倾斜角度做了15度的优化，不是随便做的尖顶，这个角度下不管是太阳直射还是积雪覆盖，积雪达到一定厚度就会自然滑落，不会在顶部堆积压坏构件，也不会因为积雪遮挡传感探测面影响信号采集。侧面的凸耳除了定位作用，还预留了穿线的隐式通道，信号线可以从凸耳内部的通孔穿进腔体，不用在壳体额外开孔走明线，既提升了整体的密封性，也能避免信号线被外力拉扯断裂，之前碰到过不少现场案例，明线布设的传感器经常被鸟兽啄咬或者被大风扯断线路，这种隐式穿线的结构就能很好规避这类问题。做这类异形构件的建模，最容易忽略的就是工艺可行性，比如肌理部分的拔模角度，所有凹凸面都做了最小1度的拔模斜度，要是做注塑生产的话，能顺利脱模，不会出现粘膜、拉花的问题，要是做金属压铸或者3D打印，也不用加太多支撑，后期处理的工作量能减少很多。还有上下壳体的配合止口，做了0.2mm的过盈配合量，压装之后能保证配合紧密，不会因为长期振动出现壳体松脱的问题，配合面的密封圈槽深度做了1.5mm，适配直径2mm的O型密封圈，压缩量控制在25%，刚好达到最佳密封效果又不会因为压缩过大导致密封圈过早老化失效。
