带安装支架的对夹式传感检测元件结构

　　在工业自动化检测、流体管路参数监测、小型设备工位状态采集的场景里，这类带双侧安装翼的对夹式传感结构是很常见的安装形式，不同于螺纹旋入式、插入式的传感元件，它不需要在被测基体上加工深度较大的安装孔，也不用预留足够的旋拧操作空间，仅需要在安装平面加工两个对应位置的固定孔位，就能完成元件的固定，适配很多安装空间局促、基体壁厚不足的设备装配场景。从结构设计逻辑来看，中间的柱状主体是传感核心的容纳腔体，上下两端的同轴柱面是和被测介质或者被测部件接触的定位面，加工时要保证两端柱面的同轴度公差控制在0.02mm以内，避免安装后出现偏斜导致检测精度受影响。两侧的锁紧螺母采用外六角结构，方便使用标准开口扳手进行锁紧操作，

　　螺母和中间主体之间设置了平垫结构，锁紧时可以分散压紧力，避免安装翼片被压溃出现形变。两侧向外延伸的安装翼片上开有长圆形的调节孔，这种孔型设计是为了补偿安装孔的加工位置误差，装配时可以在一定范围内左右调整元件的位置，保证传感检测端和被测点位的对准精度，长圆孔的长度方向和主体轴线垂直，调整行程可以覆盖±3mm的位置偏差，对于现场装配的容错率提升很明显。安装翼片的厚度经过校核，在采用常规碳钢或者铝合金材质时，4mm的厚度可以保证在螺母锁紧力达到8N·m时不会出现翘曲变形，同时翼片和中间主体的连接位置做了圆弧过渡处理，避免应力集中导致长期受振动后出现断裂问题，这个细节在有持续振动的设备上尤其重要，

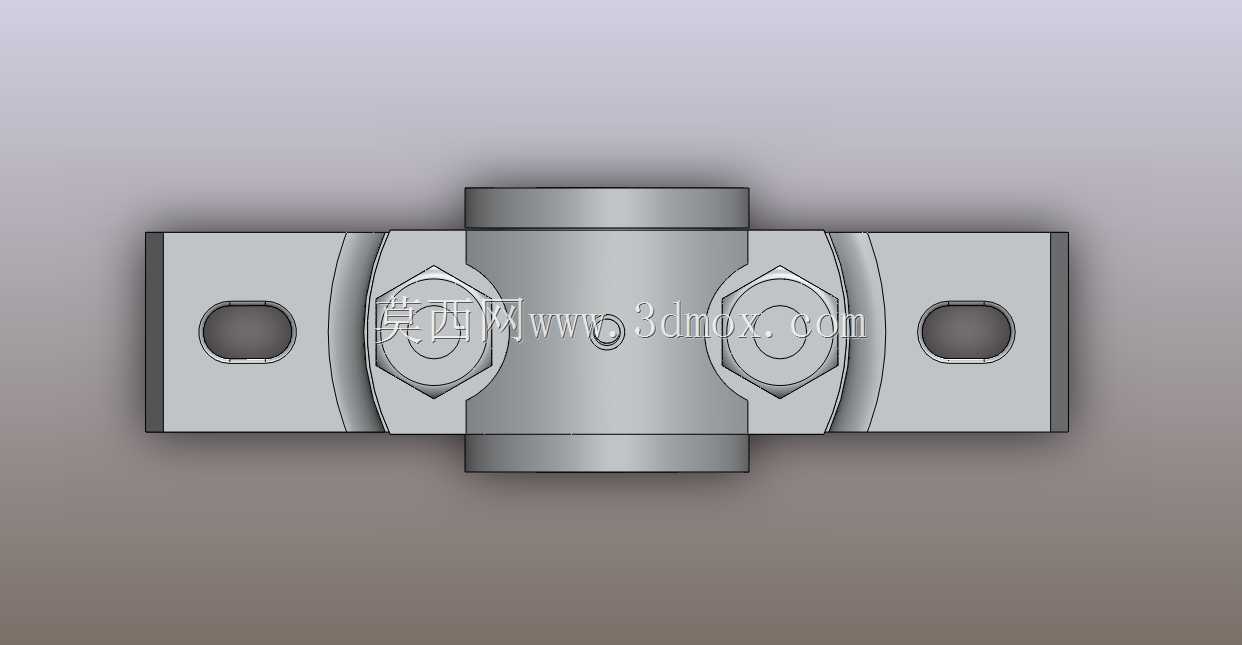

　　很多早期的同类型结构就是因为直角连接处应力集中，在设备运行一段时间后出现翼片断裂的故障。从安装边界来看，整个结构的总宽度在两个翼片完全展开后为86mm，中间主体的外径为28mm，上下突出的柱面高度各为12mm，安装时需要预留的最小垂直空间为52mm，水平方向因为翼片是对称结构，两侧各需要预留15mm的扳手操作空间即可，不需要额外的工装辅助。实际应用中，这类结构常用来监测管路内的压力、流体温度，或者是小型运动部件的到位检测，安装时先将两个锁紧螺母预松，把主体对准被测点位后，用螺栓穿过两侧的长圆孔将翼片固定在安装基座上，调整好主体的位置保证检测端贴合被测部位后，再将两侧的锁紧螺母拧紧，把主体和翼片之间锁死，

　　避免设备运行时的振动导致主体位置偏移。和一体式的传感安装座相比，这种分体对夹的结构可以适配不同外径的传感主体，只需要更换对应规格的锁紧螺母和垫片，就能兼容一定尺寸范围内的传感元件，不用重新加工整个安装支架，对于小批量设备的试制改型来说，可以大幅减少加工件的种类，降低装配的物料管理成本。建模的时候要注意，两侧长圆孔的中心距需要和常用的安装孔位标准匹配，常规设计里两个长圆孔的中心距取60mm，适配大部分工业设备上的预留安装孔位，锁紧螺母的对边尺寸要符合标准紧固件的尺寸规范，不要自定义非标的六角尺寸，避免现场装配时找不到对应的扳手。另外翼片的下表面和安装基座接触的平面要保证平面度公差，不能有明显的翘曲，不然锁紧后会导致主体倾斜，检测端和被测面之间出现间隙，影响检测数据的准确性。在有密封要求的应用场景里，还可以在主体和翼片的接触位置增加O型圈密封槽，加装密封圈后就能满足一定压力下的密封要求，拓展结构的使用场景，不用对整体结构做大幅改动。
