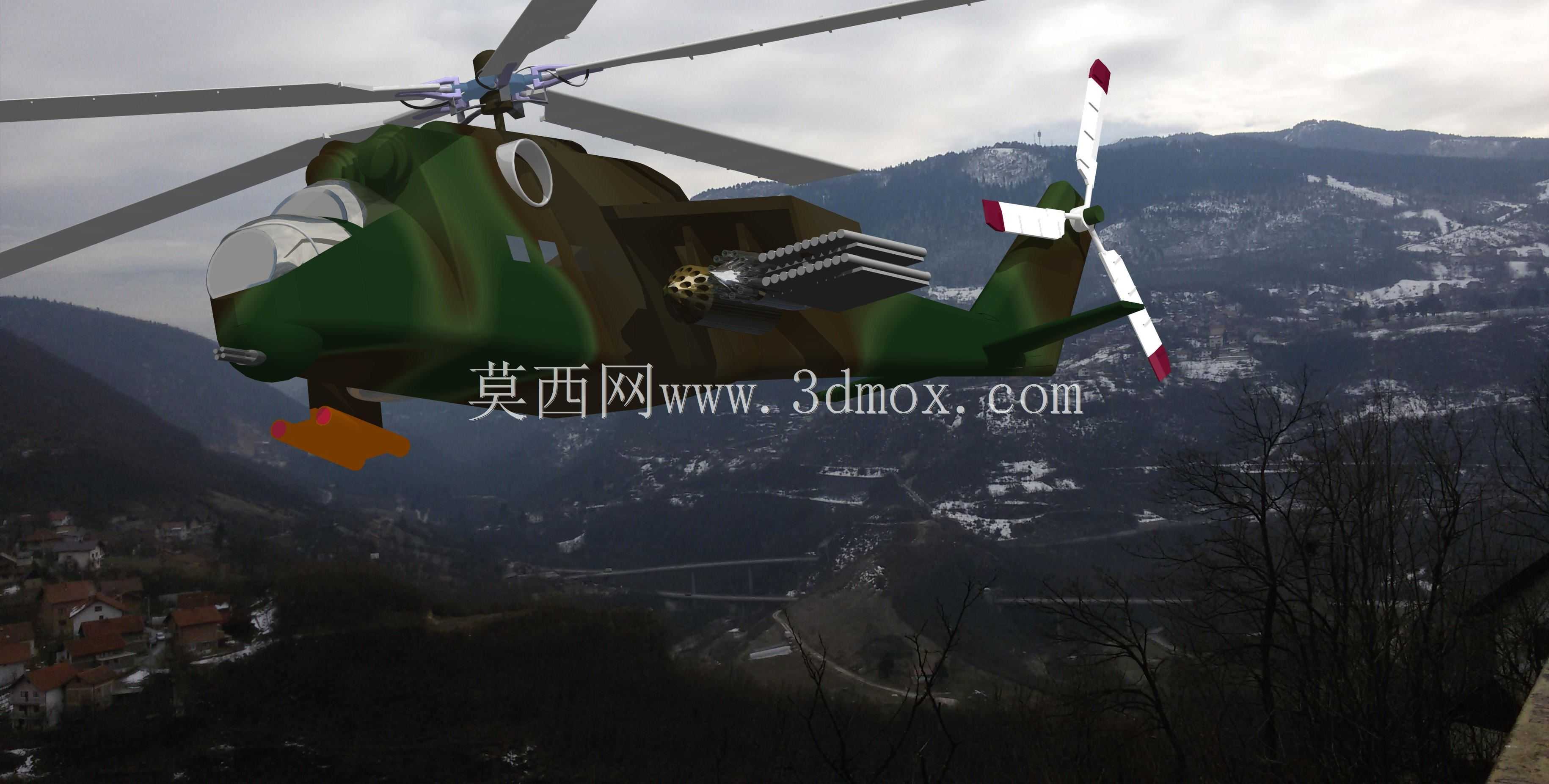

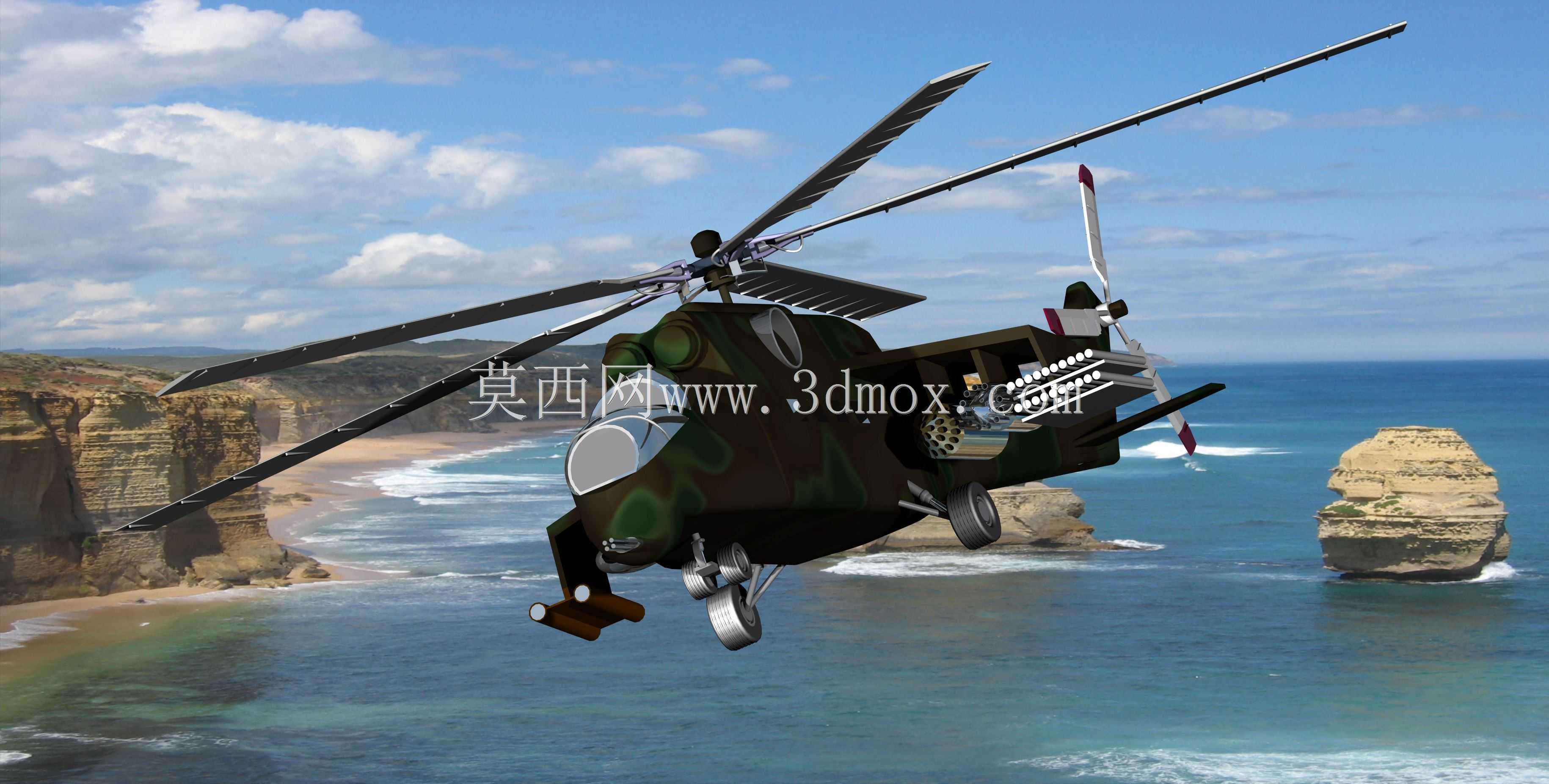

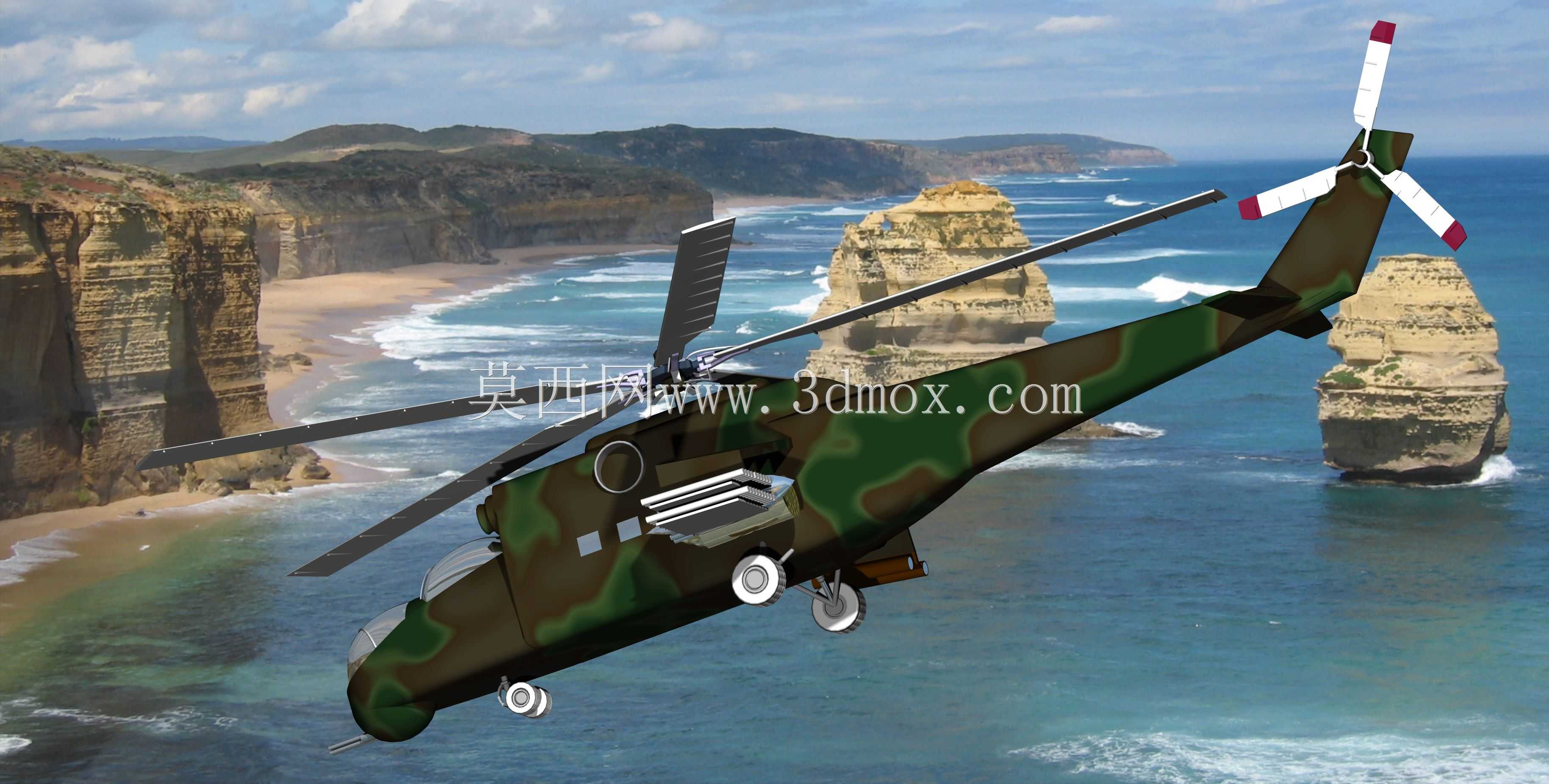

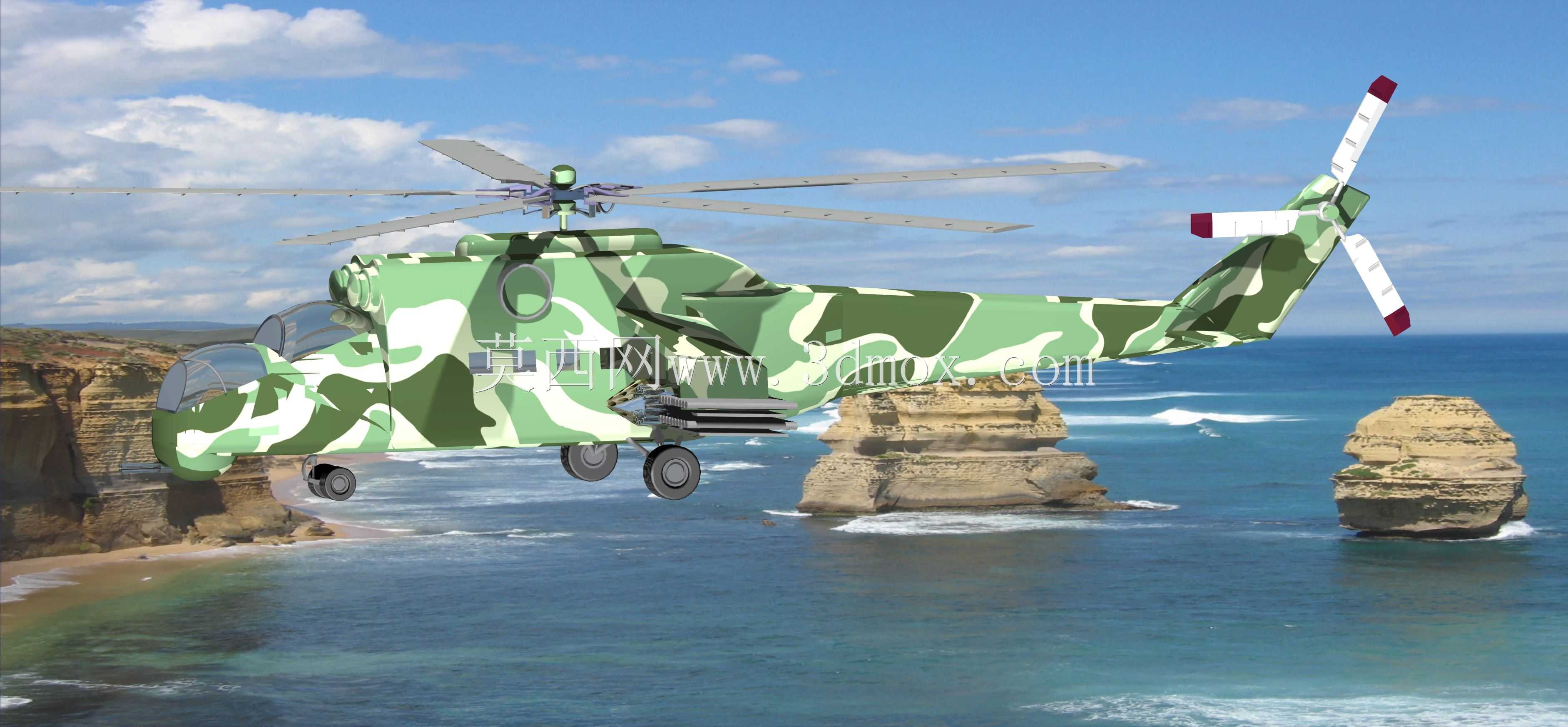

米-35武装运输直升机三维结构设计

　　这款米-35的三维结构建模，完全围绕实际装备的使用场景展开设计逻辑，首先要明确的是，该机型并非单纯的武装攻击平台，其核心定位是兼顾对地火力压制、人员投送、伤员转运的多用途旋翼装备，在低空突击、近距空中支援、边境巡逻等场景中，承担的是衔接重型武装直升机与通用运输直升机的任务角色。建模过程中首先梳理的是整机的功能分区：前舱为串列式双座驾驶舱，前座为武器操作员席位，后座为飞行驾驶员席位，两个舱段的视野边界完全按照实际装备的风挡倾角、框架遮挡范围做了还原，保证后续做飞行视角仿真、座舱人机工程校核时，数据具备参考价值。机身中段的载员舱是该机型区别于传统纯武装直升机的核心结构，建模时保留了舱内可容纳8名全副武装人员的空间边界，舱门的滑动开启轨迹、两侧武器短翼的安装接口都做了结构预留，短翼下的挂点位置严格对应实际装备的载荷分布，从翼根到翼尖的挂点依次可挂载反坦克导弹、火箭弹发射巢、副油箱，每个挂点的承重结构、接口尺寸都按照实际安装边界做了还原，避免后续做载荷仿真时出现干涉问题。旋翼系统是整个建模的核心难点，主旋翼采用五叶柔性旋翼结构，建模时还原了每片桨叶的翼型扭转角度、桨毂的铰接结构，以及旋翼旋转时的挥舞铰、摆振铰的活动间隙，尾桨采用三叶X型布局，安装位置在尾梁末端的右侧，距离垂尾的间隙、与尾梁的安装角度都严格控制在实际装备的尺寸公差范围内，避免后续做旋翼气动仿真时出现流场干涉。机身两侧的起落架采用前三点式可收放结构？不对，

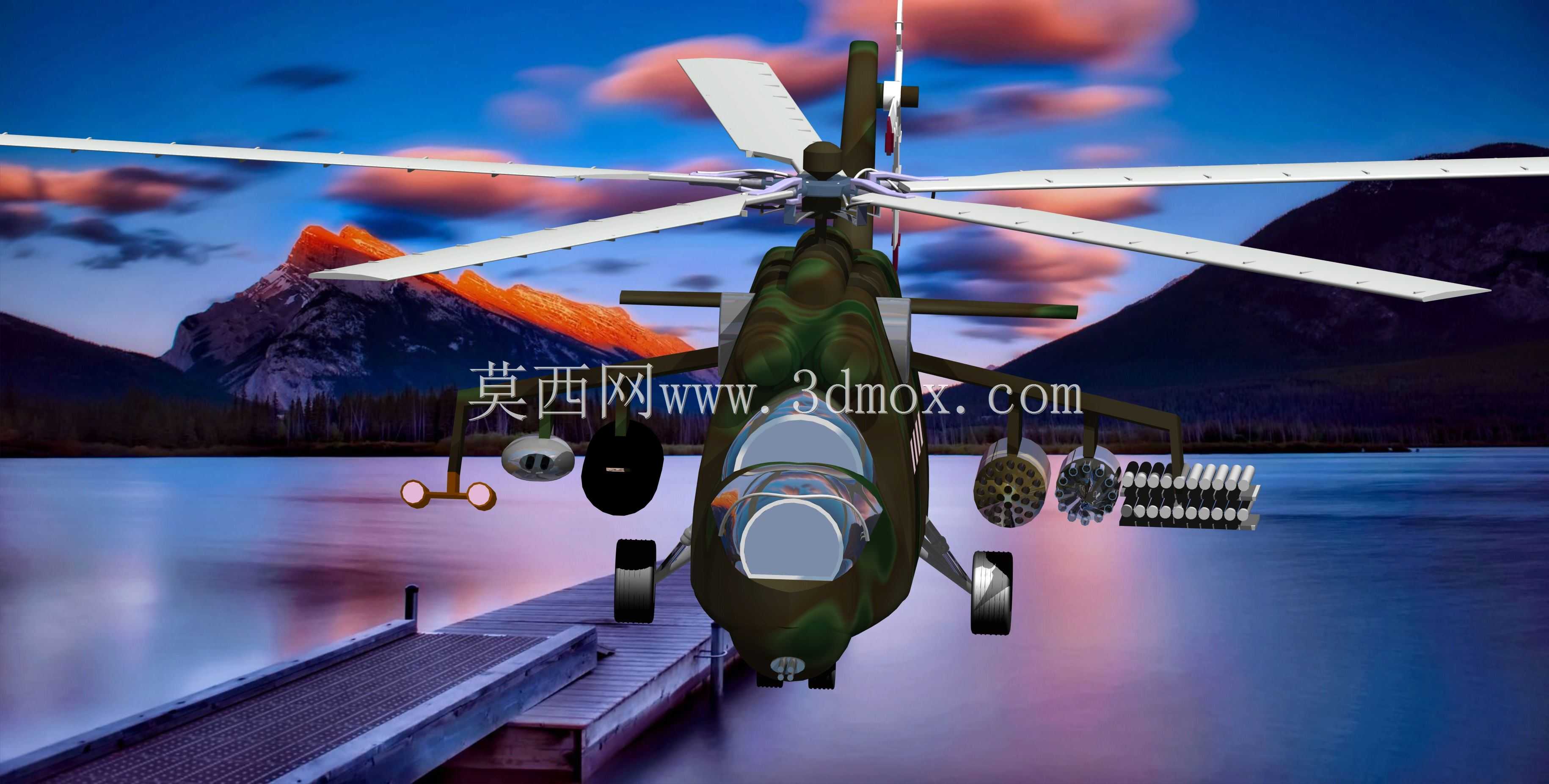

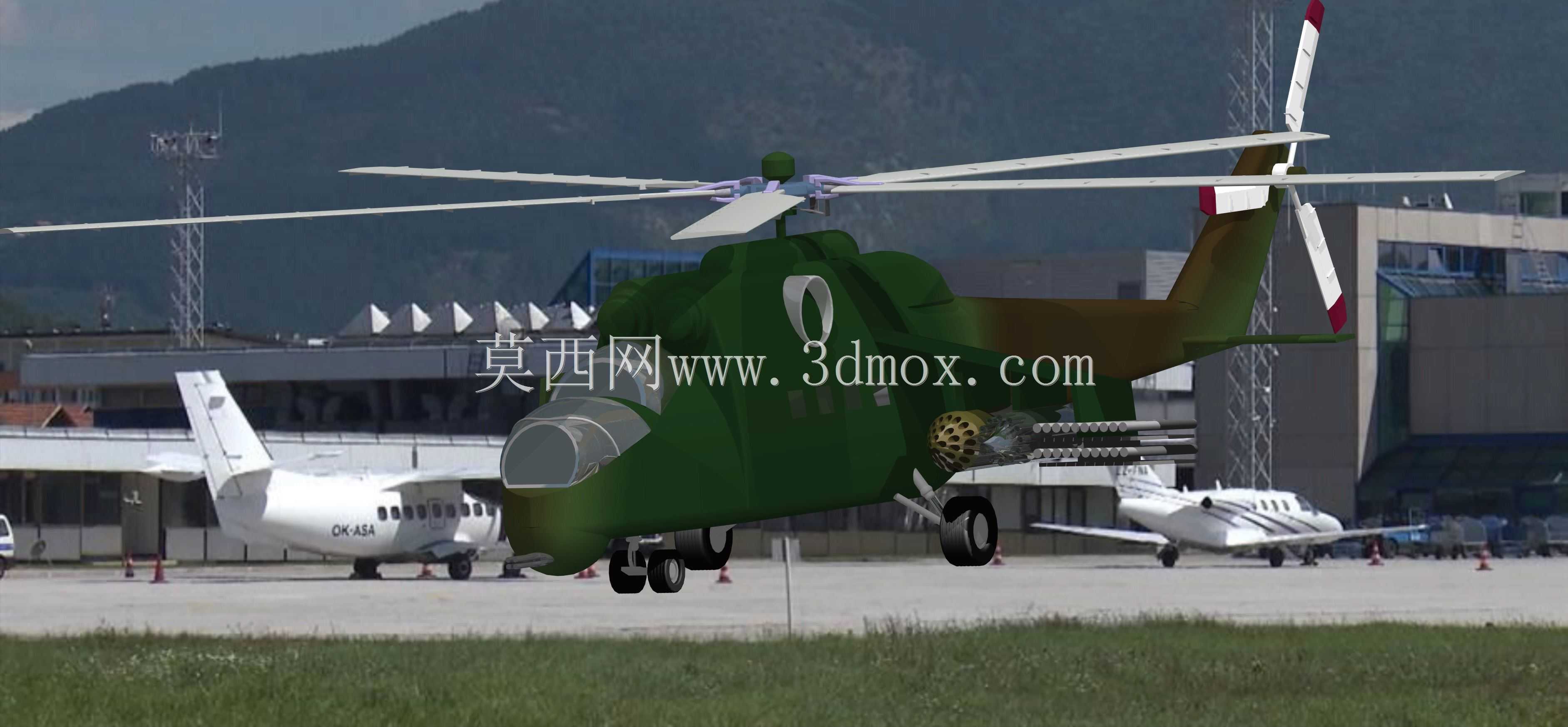

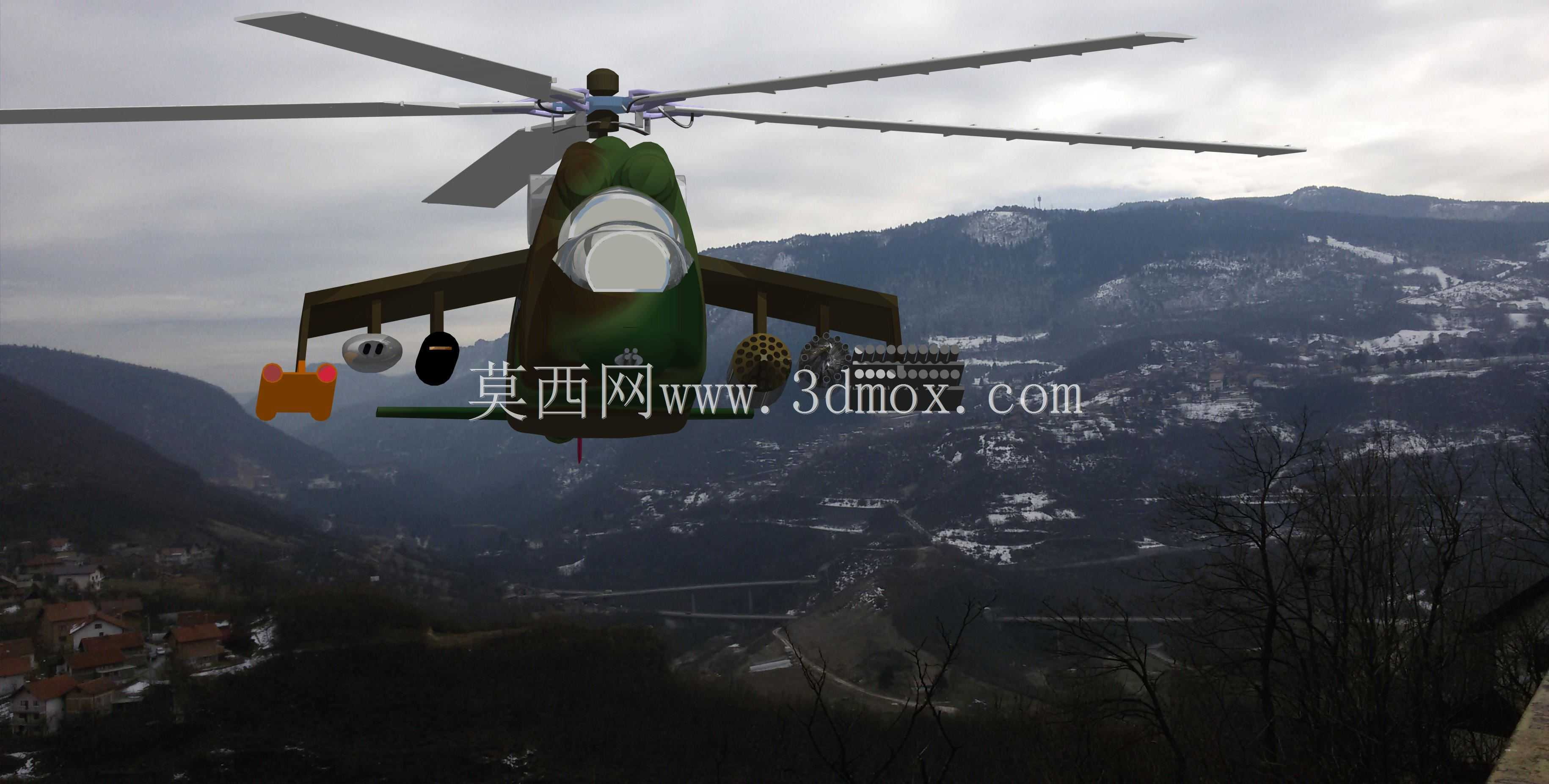

　　实际米-35采用的是固定式前三点起落架，建模时还原了主起落架的减震支柱行程、轮胎的接地压力分布对应的结构尺寸，前起落架的转向机构、尾撑下方的尾橇结构都做了细节还原，保证整机在地面停放状态下的重心位置、停机角完全符合实际装备的参数。机载武器部分，机头下方的可旋转炮塔预留了俯仰、旋转的活动自由度，炮塔的射界范围覆盖前向270度的水平区域、俯角45度仰角15度的垂直区域，两侧短翼挂架的武器模型还原了火箭弹发射巢的管口排布、反坦克导弹的弹体尺寸，所有外挂物的重心位置都与挂点的承重轴线对齐，避免后续做飞行载荷计算时出现配平偏差。建模过程中特意梳理了整机的维护口盖分布：发动机舱位于机身上部、主旋翼减速器后方，口盖的开启方向、

　　快卸锁的安装位置都做了结构预留，机身侧面的航电设备舱、液压系统舱的口盖位置也对应实际装备的维护需求做了标注，方便后续做维修性仿真、地勤操作流程模拟时直接调用结构数据。整机的外形尺寸控制严格按照实际装备的边界做还原：机身长度不含空速管的状态下对应实际尺寸，主旋翼直径、尾桨直径、整机高度（从地面到主旋翼桨毂顶部）的尺寸都严格匹配实际安装边界，保证模型在放入机场场景、低空突防场景做仿真时，不会出现与周边建筑、植被的尺寸比例失调问题。机身表面的蒙皮分块、铆钉线的位置都按照实际装备的制造工艺做了还原，没有做过度的艺术化简化，蒙皮的接缝宽度、口盖的阶差都控制在实际航空制造的公差范围内，方便后续做隐身性能仿真、雷达反射面积计算时，

　　模型的表面精度满足计算要求。尾梁部分的结构做了等比例还原，包括尾梁内部的传动轴走线、尾桨操纵钢索的预留通道，垂尾上的航行灯、平尾的安装角都对应实际飞行时的配平需求做了角度校准，平尾的翼型、安装位置能够在不同飞行速度下为尾梁提供合适的抬头力矩，减轻主旋翼的操纵负荷。需要注意的是，建模时特意区分了该机型与米-24系列的结构差异：米-35的旋翼桨叶采用了复合材料结构，桨叶的翼型厚度、扭转角度与早期米-24有明显区别，短翼的翼展更短，减少了飞行时的阻力，机身的减重孔位置、蒙皮材料分布也做了对应调整，保证整机的结构重量分布符合实际改进后的参数。整个模型的结构树按照实际装备的系统划分做了层级整理：旋翼系统、机身结构、起落架系统、动力系统、武器系统、航电系统分别作为独立的结构组，每个组下的零件都按照实际装配关系做了约束，方便后续做结构拆解、装配工艺仿真、零件干涉检查时直接调用，不需要重新梳理装配层级。对于结构设计从业者来说，这个模型可以直接作为旋翼飞行器结构设计的参考案例，用来对照学习串列式座舱的布局设计、短翼挂点的载荷传递路径、旋翼系统的铰接结构设计；对于做装备仿真的从业者来说，模型的外形精度、活动部件的自由度预留、安装边界的尺寸控制，都能够满足飞行仿真、作战场景推演的精度要求，不需要再做额外的结构修补。
