集装箱堆叠自动连接锁紧机构设计

　　在港口集装箱转运、堆场多层堆叠作业场景中，传统集装箱上下层连接多依赖人工手动操作扭锁，作业人员需要在吊具对位间隙中穿行完成锁止与解锁动作，不仅单箱作业循环耗时长，在雨雪、大风等恶劣天气下作业风险极高，一旦出现锁止不到位的情况，堆叠的集装箱在堆场存放或船舶运输过程中易出现滑移、倾覆隐患。这套自动锁紧机构的设计初衷，就是用极低的改造成本，在不对现有集装箱主体结构、堆场吊具做大规模改动的前提下，实现集装箱堆叠过程中的自动锁止与起吊时的逐层解锁，从根源上取消人工登箱操作锁具的环节。

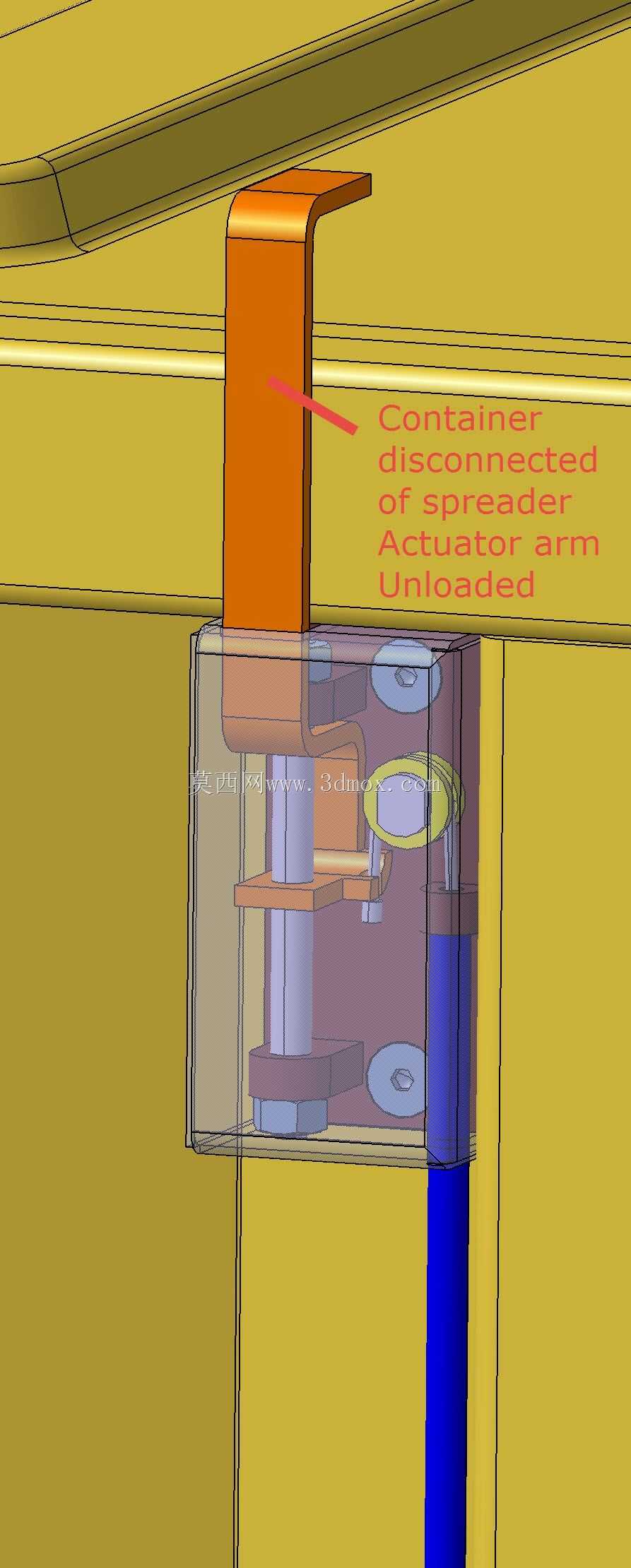

　　整套机构的核心逻辑完全依托吊具下放、起升的动作行程驱动，不需要额外配置电控、液压动力单元，避免了户外工况下动力元件易进水、易磕碰损坏的问题。机构的锁止核心安装在集装箱顶部的四个角件位置，与现有标准角件的安装孔位完全匹配，不需要对集装箱顶部结构做切割、焊接改造，直接通过原有角件的固定螺栓就能完成安装，单套锁具的安装边界不超出角件的外轮廓尺寸，不会在集装箱堆叠时出现干涉问题。锁体内部配置了两组刚度不同的扭簧，其中安装在货叉铰接位的扭簧始终保持拉紧状态，当吊具带动上层集装箱下放至下层集装箱顶部时，吊具底部的压块首先接触锁体的启动臂，随着吊具持续下放，启动臂带动拉索克服货叉位扭簧的弹力，将货叉从锁止位推开，此时锁舌在另一组刚度更低的复位扭簧作用下回弹至解锁位，待上层集装箱完全落位、吊具开始起升时，拉索的拉力逐渐释放，货叉在高刚度扭簧的驱动下复位，卡住锁舌的卡槽，自动完成上下层集装箱的锁止连接。

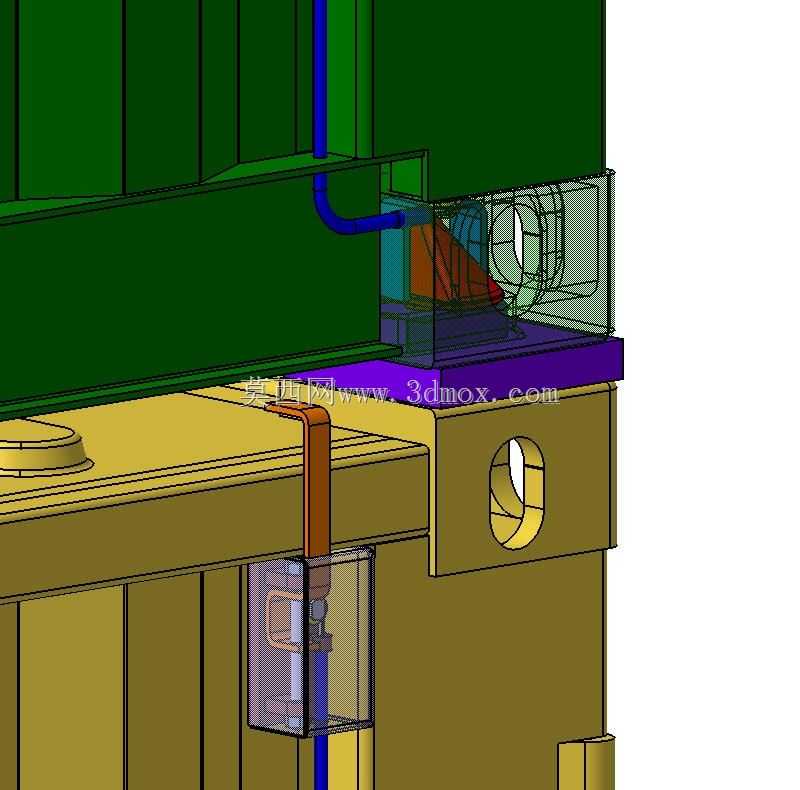

　　在吊具起吊单个集装箱时，锁具的动作逻辑刚好反向：吊具与集装箱顶部连接后，起升初期吊具的拉索会先拉动启动臂，带动货叉克服扭簧力转动，解除对锁舌的限位，此时被吊起的集装箱与下层集装箱之间的锁舌会在起升力作用下自动转动至解锁位，不会带动下层集装箱一同起升；而当需要吊运多层堆叠的集装箱组时，只需要调整吊具拉索的拉动行程，让货叉保持在锁止位置，就能让上下层的锁舌始终保持卡合状态，实现整组集装箱的同步吊运。为了适配不同规格集装箱的堆叠公差，锁舌设计了15度的自由转动余量，即使上下层集装箱对位时存在±12mm的位置偏差、±3度的角度偏差，锁舌也能顺利卡入下层集装箱的锁孔内，不会出现卡滞问题。

　　考虑到港口作业的高盐雾、高磨损工况，锁体的所有铰接位置都设计了密封槽，配套丁腈橡胶密封圈，避免雨水、盐雾、沙尘进入铰接缝隙造成锈蚀卡滞；锁舌的接触面做了淬火处理，表面硬度达到HRC45-50，能够承受集装箱堆叠时的横向冲击载荷，即使在堆高机作业时出现轻微碰撞，锁具也不会出现变形、断裂问题。拉索选用不锈钢钢丝绳，外部套有尼龙防护套，避免长期与金属结构摩擦出现断丝问题，拉索的张紧度可以通过端部的调节螺母进行微调，补偿长期使用后的拉伸变形量，不需要整体更换拉索组件。

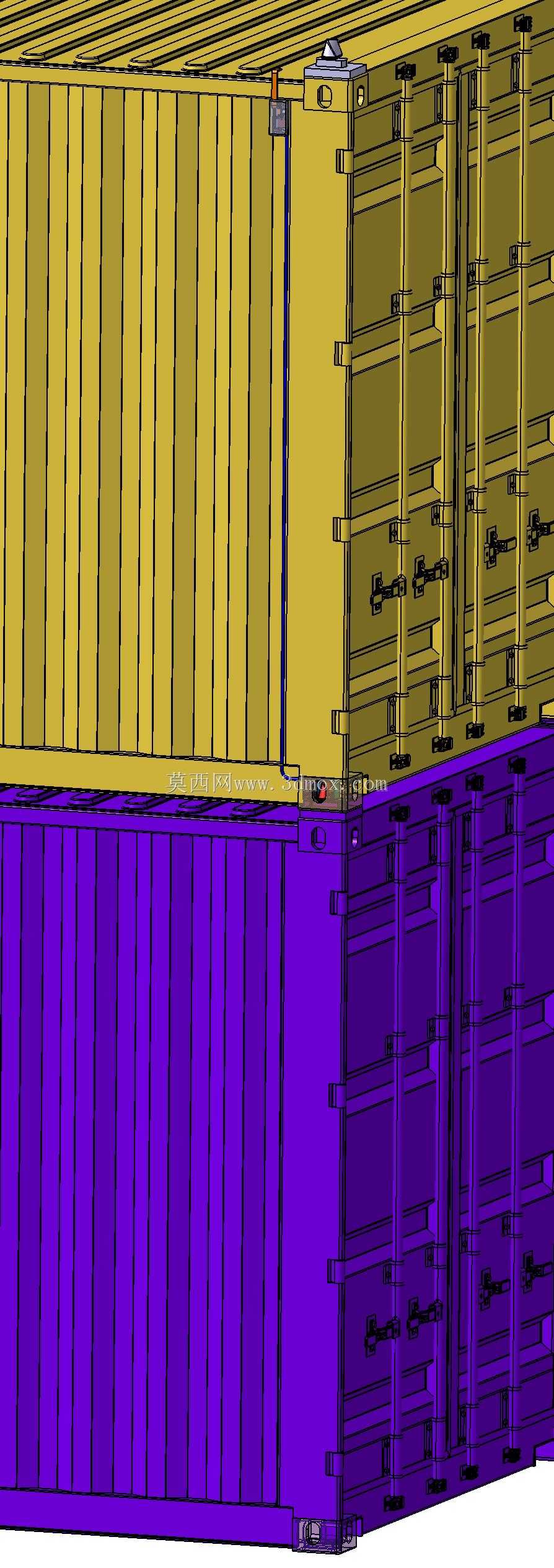

　　在实际测试过程中，这套锁具能够适配标准20英尺、40英尺干货集装箱的堆叠作业，单锁的额定承载能力达到30吨，完全满足集装箱满载时的锁止强度要求；锁具的解锁、锁止动作响应行程控制在80mm以内，与现有岸边集装箱起重机、堆场龙门吊的吊具下放行程完全匹配，不需要调整吊具的原有作业参数，作业人员只需要按照原有操作流程完成吊具对位、起升动作，就能自动完成锁止与解锁操作，单箱作业时间相比人工操作扭锁缩短40%以上，同时彻底消除了人工在集装箱间隙作业的安全隐患。针对部分老旧集装箱角件存在磨损、变形的情况，锁舌的导入端设计了圆弧导向结构，即使锁孔存在轻微变形，锁舌也能沿着导向面顺利滑入锁孔，不会出现顶死的情况；锁体的外壳采用镀锌钢板冲压成型，外部喷涂环氧富锌底漆与聚氨酯面漆，能够适应沿海港口的高腐蚀环境，设计使用寿命不低于10年，期间只需要定期对铰接位置加注润滑脂、检查拉索磨损情况即可，维护成本极低。
