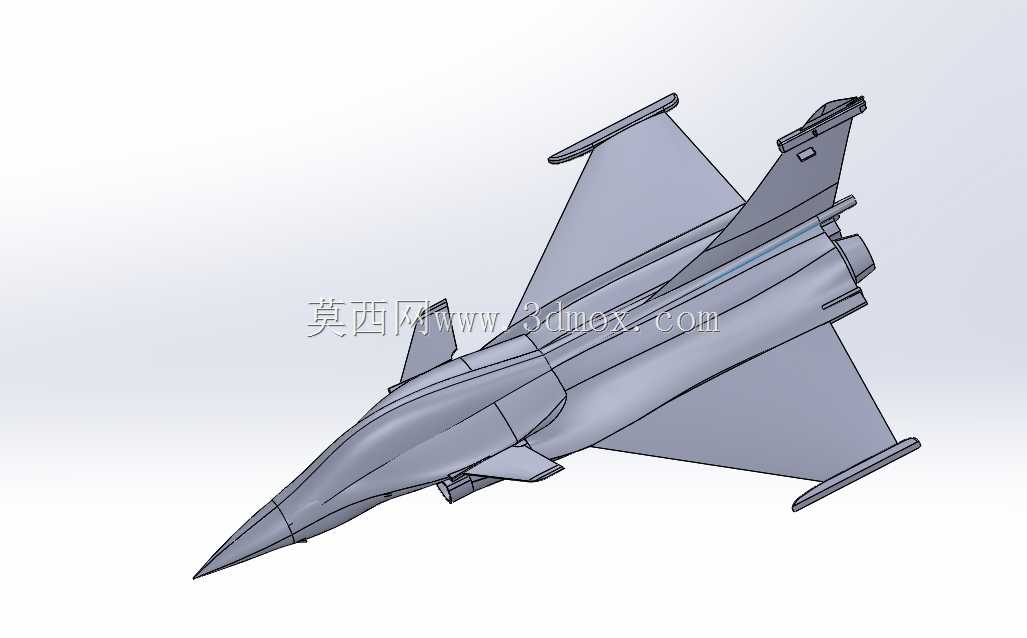

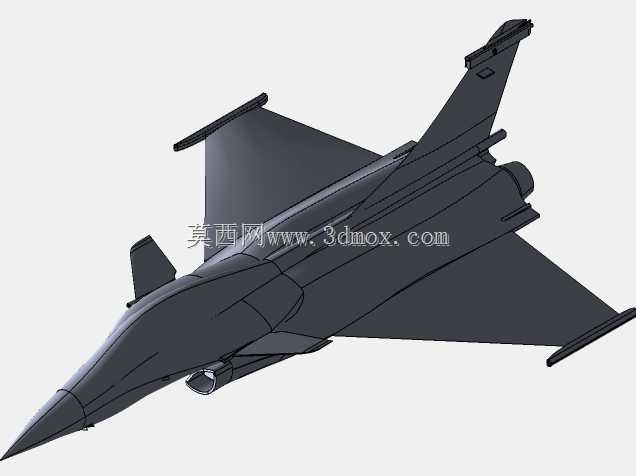

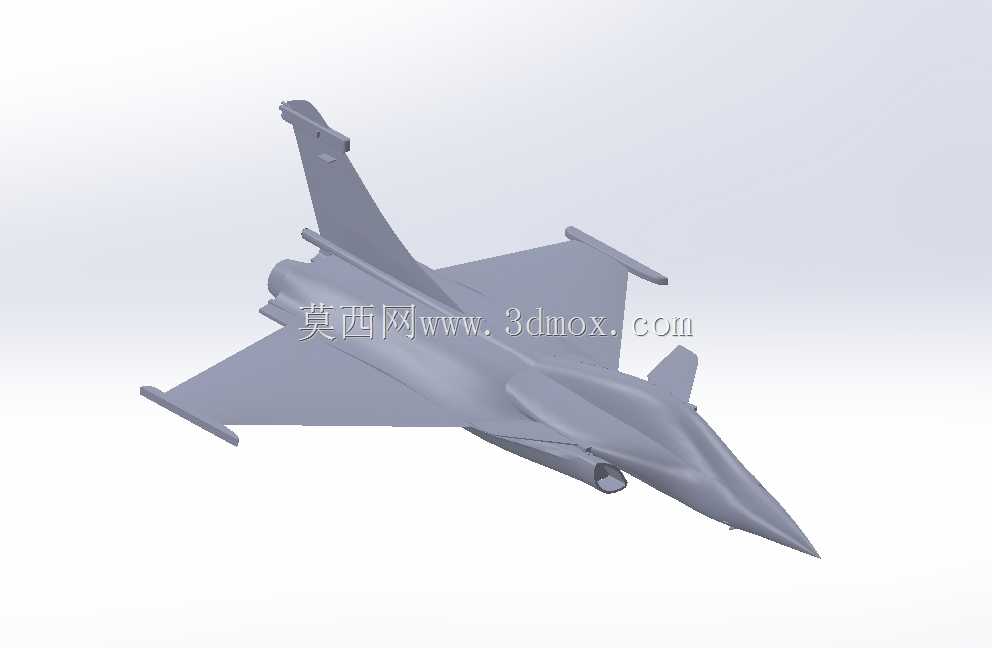

缩比单座喷气式战斗机外观结构三维造型

　　本次完成的缩比飞行器造型，核心定位面向桌面级CNC加工场景做适配，整体外轮廓做了等比例缩减处理，所有曲面过渡均做了加工工艺适配，避免出现常规曲面造型中刀具无法抵达的负角区域，可直接导入三轴加工中心完成实体切削，也可根据实际展示需求做等比例缩放调整，适配不同尺寸的展示台、教学教具场景使用。从气动外形设计逻辑来看，整体采用近距耦合鸭式布局，机头做了尖锐棱线修型，可在高速飞行状态下有效降低正面迎风阻力，机身侧面做了符合面积律的腰线收窄处理，从进气道位置向后逐步平滑过渡到尾喷口区域，避免跨音速阶段出现阻力激增的问题。主翼采用大后掠角三角翼构型，翼根与机身融合做了一体化过渡，没有突兀的拼接棱角，既可以降低飞行过程中的诱导阻力，

　　也能在缩比加工时减少拼接工序，提升整体结构强度。鸭翼布置在座舱后侧下方位置，与主翼的垂直高度差、水平间距均做了适配调整，可在大迎角飞行状态下形成有利涡流，提升主翼的升力系数，同时避免涡流直接冲击垂尾造成结构震颤。垂尾采用单垂尾构型，后缘布置有方向舵结构，垂尾根部与机身做了大圆角过渡，可降低根部的应力集中问题，垂尾顶端做了切角处理，避免高速状态下翼尖出现颤振。水平尾翼布置在机身尾部两侧，与主翼处于同一水平面，可在俯仰操控时提供足够的操控力矩，尾翼与机身的连接位置做了加厚处理，在缩比模型加工或飞行测试时可避免出现断裂问题。机身下半部分的进气道采用半埋式设计，进气口前缘做了圆滑修型，可在不同迎角状态下保证进气效率，

　　同时减少外露结构带来的额外阻力。起落架舱位置做了预留凹陷设计，若需要制作可收放起落架的动态版本，可直接在预留位置加装舵机与起落架结构，无需对机身主体结构做二次切削修改。尾喷口做了收敛式造型，内部预留了发动机模型的安装空间，可根据需求加装仿真尾喷结构或者动力装置。从加工安装边界来看，整体造型的最大外轮廓尺寸适配常规桌面级CNC的加工行程，所有外露的气动面厚度均做了等比例加厚处理，避免加工完成后出现薄壁结构变形的问题，机身主体做了中空预留设计，既可以减少加工材料的损耗，也能为后续加装电子元件、配重块预留足够的内部空间。在实际应用场景中，该造型既可以作为航空教学的展示教具，帮助学员理解鸭式布局战斗机的气动外形特点，

　　也可以作为静态展示摆件用于航空主题场馆的陈列，若加装动力与遥控装置，也可改造为小型航模用于飞行爱好者的户外飞行活动。设计过程中对所有曲面的G2连续性做了校验，相邻曲面之间没有出现曲率突变的问题，既可以保证外观的流畅度，也能在CNC加工时减少刀具的频繁换向，提升加工表面的光洁度，减少后续打磨抛光的工作量。所有棱线位置均做了微小的圆角处理，避免加工完成后出现锋利的边缘，提升使用过程中的安全性。机身表面的蒙皮分模线做了浅凹槽刻画，既可以还原真实战机的蒙皮拼接细节，也不会因为凹槽过深影响整体结构强度，后续做表面涂装时可直接沿着凹槽做分色处理，提升仿真效果。
