齿轮传动式减速装置结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563433
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计
  • 齿轮传动式减速装置结构设计

  在常规工业动力传输场景中,这类齿轮传动结构的应用覆盖范围极广,从轻载输送线的动力匹配,到小型专用设备的扭矩输出调整,都能见到同构型传动装置的身影。实际选型过程中,首先要明确安装边界的约束,该装置采用底部法兰式安装基面,基面上预留的安装孔位按照等间距排布,孔位公差按照基孔制配合要求设计,能够直接适配常规型材机架的安装孔距,不需要额外加工转接板,能有效缩短现场装配的调整周期。从功能实现逻辑来看,这套结构的核心作用是匹配原动机与工作端的转速差,将高转速低扭矩的输入动力,通过多级齿轮啮合传递,转换为低转速高扭矩的输出动力,齿轮啮合过程中,齿面接触应力按照调质处理后的45号钢材料参数校核,能够保证长期运行下的齿面磨损量控制在允许范围内,

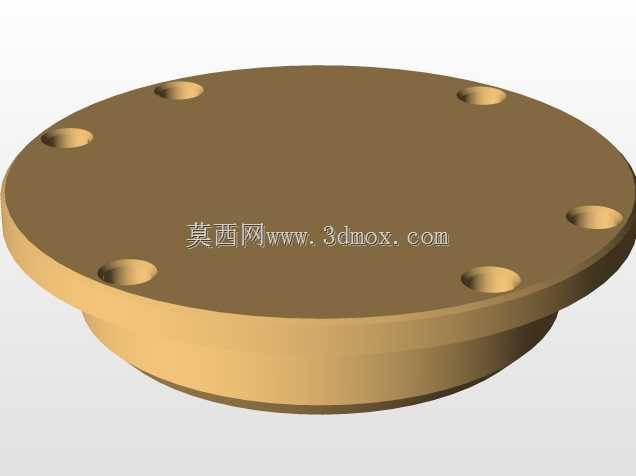

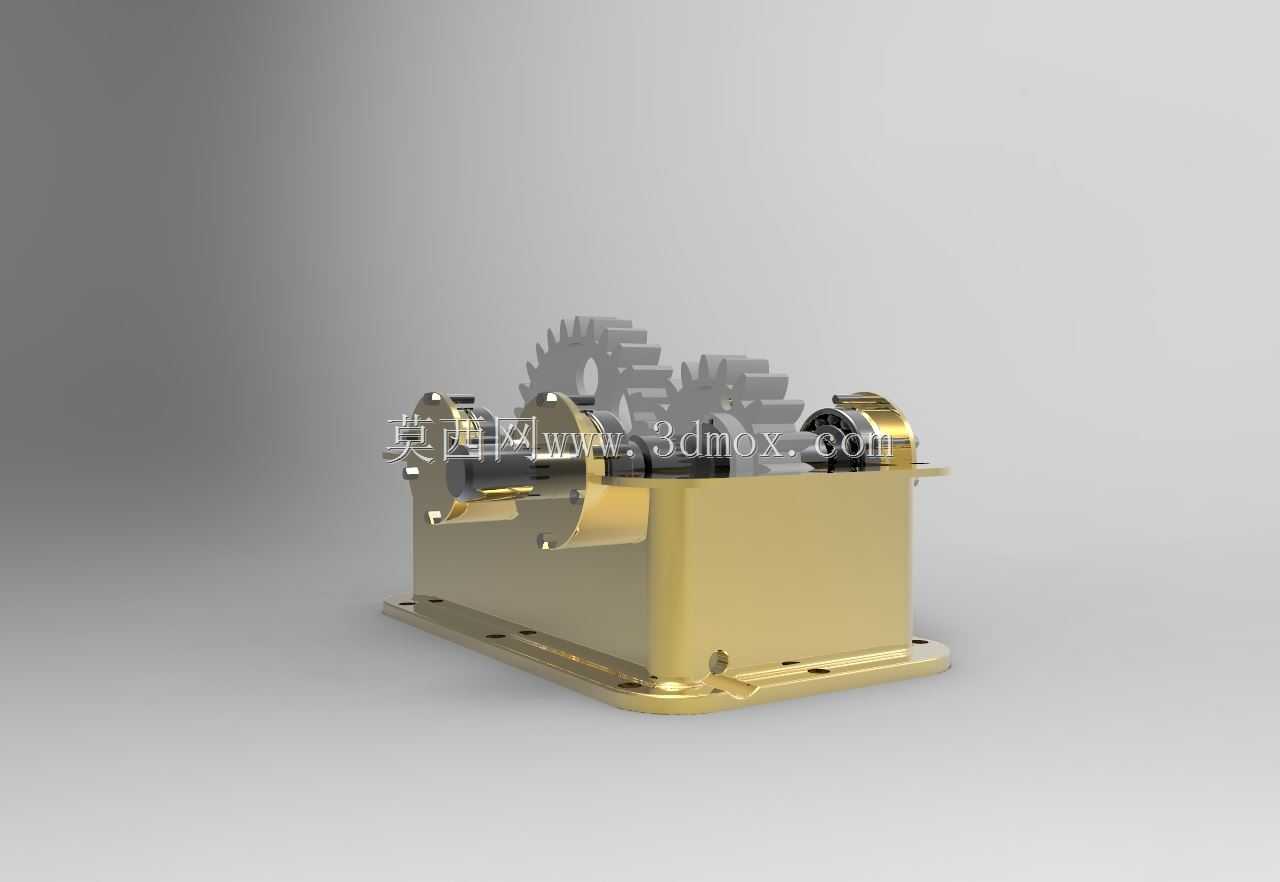

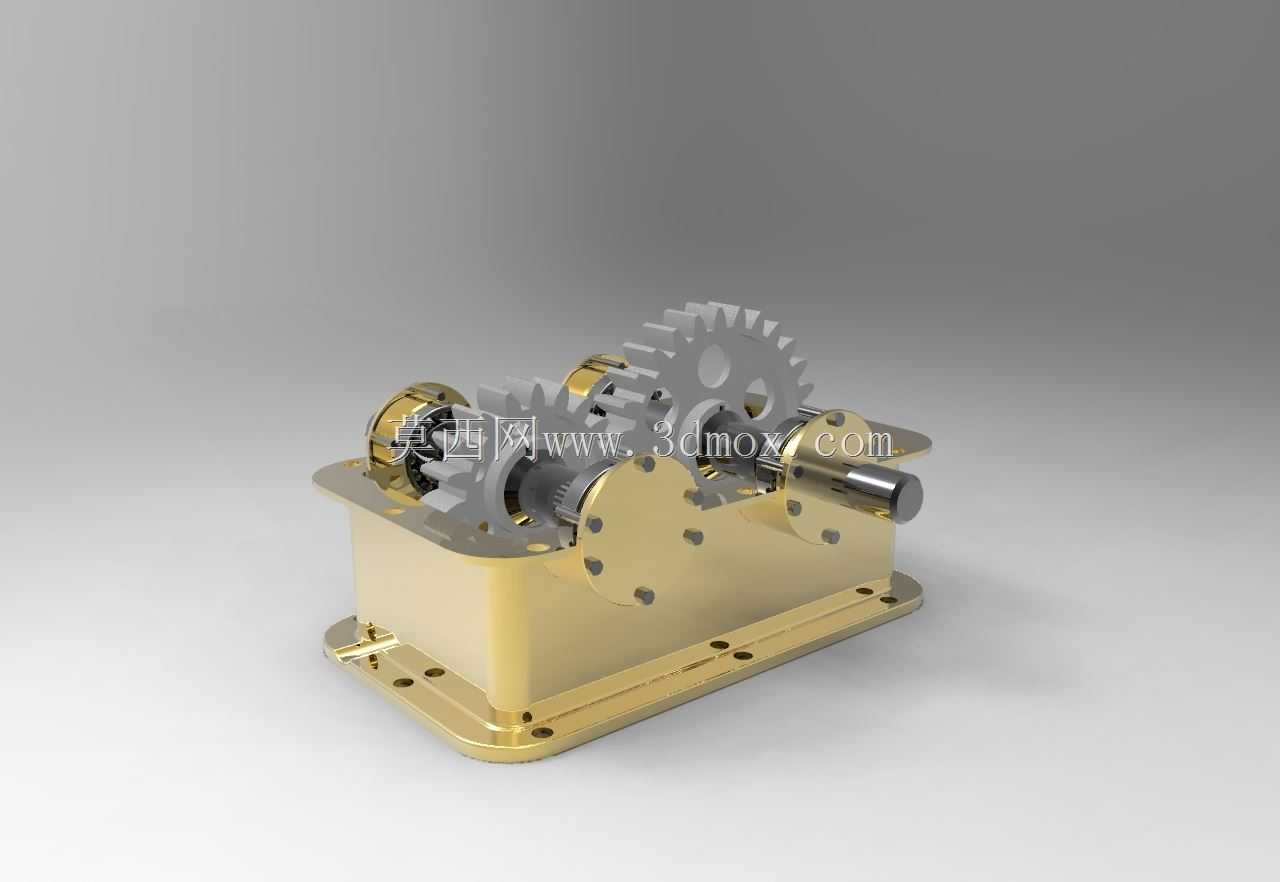

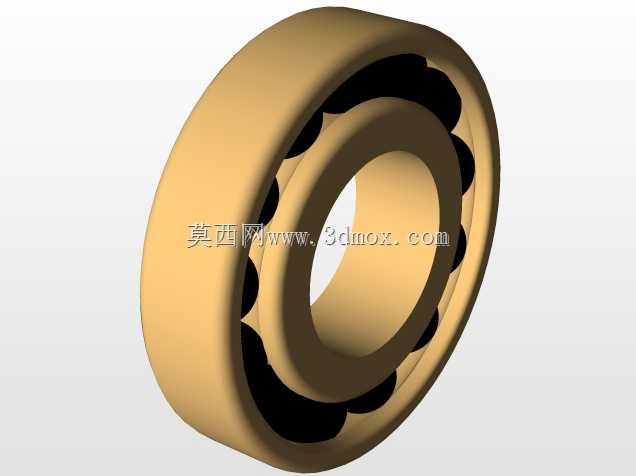

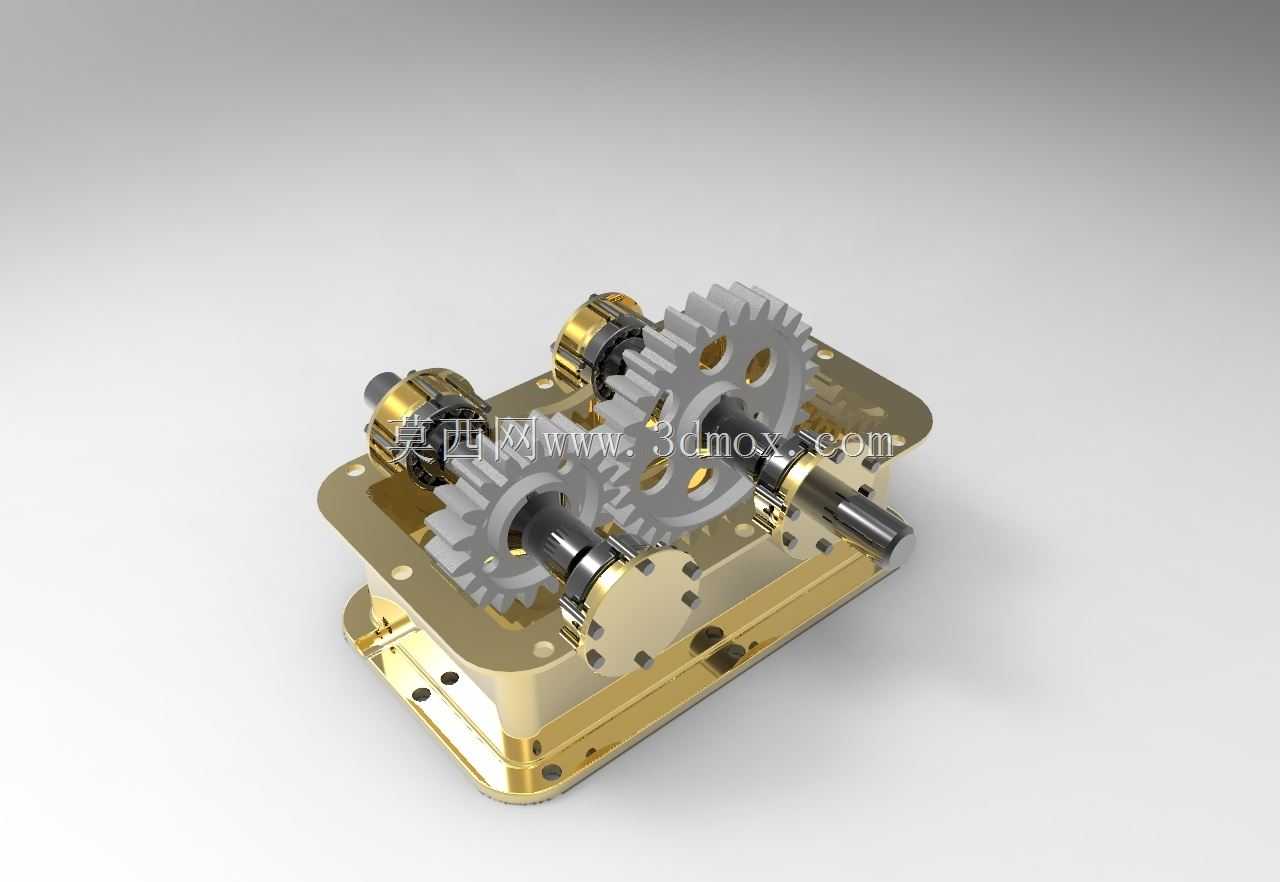

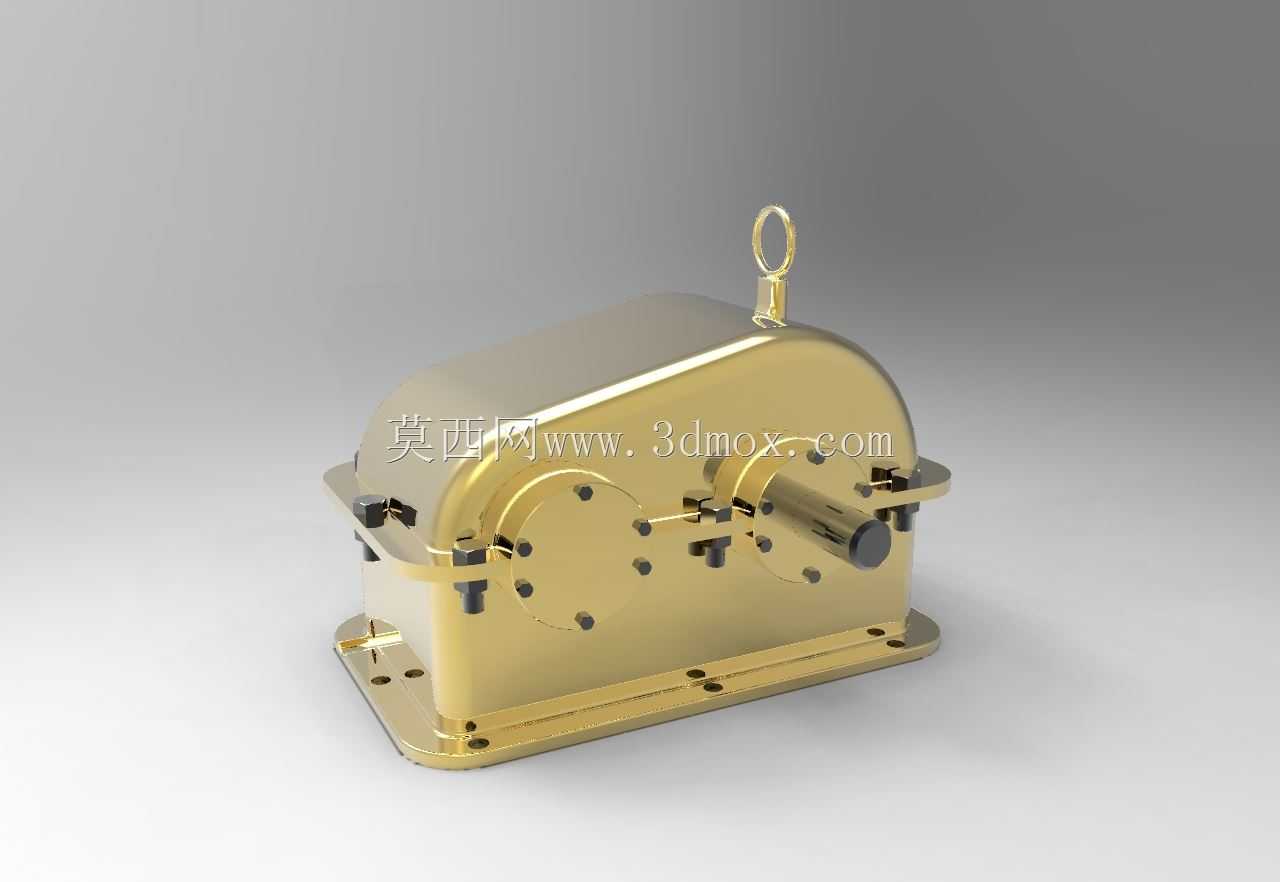

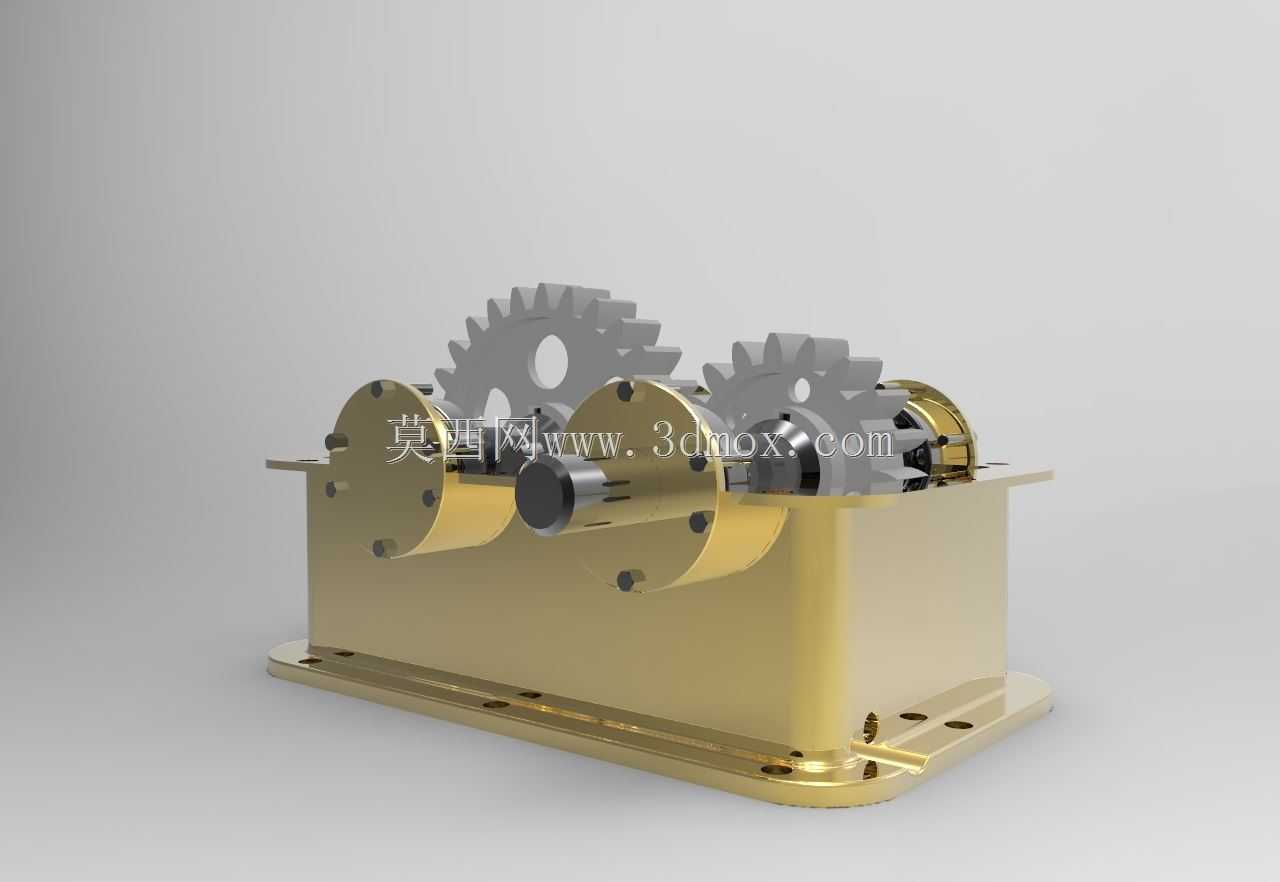

  避免过早出现点蚀、断齿等失效问题。设计过程中,箱体采用剖分式结构,上下箱体的结合面经过精铣加工,平面度误差控制在0.02mm以内,能够保证装配后结合面无渗漏,同时方便内部齿轮轴系的装配与后期维护,不需要将整个装置从机架上拆除就能完成内部零件的检查更换。轴系支撑部分采用两端固定的轴承配置,轴承选型根据径向载荷与少量轴向载荷的复合受力情况确定,轴承座孔的同轴度在镗加工时一次装夹完成,避免二次装夹带来的位置误差,保证轴系转动时无卡滞、运转平稳。输入输出轴的轴伸端按照标准轴径设计,键槽尺寸符合普通平键的国家标准,能够直接匹配标准联轴器、带轮等外接传动件,不需要额外定制转接零件。箱体外部的轴承端盖采用凸缘式结构,

  端盖上预留的密封槽安装骨架油封,能够有效阻挡箱体内润滑油的泄漏,同时防止外部粉尘、水汽进入箱体内部污染润滑油,延长齿轮与轴承的使用寿命。齿轮参数设计时,各级传动比按照等强度原则分配,保证各级齿轮的接触强度与弯曲强度大致相等,避免出现某一级齿轮过早失效的情况,齿宽系数按照闭式传动的常规取值选取,既保证足够的齿面接触面积,又避免齿宽过大导致的载荷沿齿向分布不均问题。润滑方式采用浸油润滑,齿轮下部浸入箱体内润滑油的深度按照齿高的2-3倍控制,齿轮转动时能够将润滑油带到啮合齿面,同时飞溅的润滑油能够落到轴承位置,实现轴承的润滑,不需要额外设置润滑管路,简化了整体结构。实际安装时,要保证输入轴与原动机输出轴的同轴度误差控制在允许范围内,

  输出轴与工作端的连接同样要保证同轴度,避免附加弯矩对轴系和轴承造成额外载荷,影响装置的使用寿命。日常运维过程中,只需要定期检查箱体内润滑油的油位与油质,按照运行周期更换润滑油,检查连接螺栓的紧固情况,就能保证装置长期稳定运行。这类结构的设计没有冗余的功能部件,所有结构都围绕动力传输的核心需求展开,在保证强度与可靠性的前提下,尽可能压缩了整体外形尺寸,能够在狭小的安装空间内完成布置,适配更多紧凑型设备的设计需求。从建模逻辑来看,所有零件的特征参数都关联设计,修改齿轮模数、齿数、传动比等核心参数时,对应的轴径、箱体尺寸、轴承选型都能同步更新,能够快速衍生出不同传动比、不同承载能力的系列化产品,缩短同系列产品的设计周期。
