欧盟标准带翻盖防护壁式电源插座结构

　　这款壁式插座针对欧盟区域民用、商用低压配电场景设计，适配欧盟统一规格的两圆插插头制式，主要承担墙面固定点位的市电取电转接功能，常见于住宅室内墙面、办公区域隔断、工业厂区非防爆工位旁的配电点位，相比无防护的普通插座，自带的翻盖结构能在非使用状态下遮挡插孔区域，减少灰尘、飞溅水渍进入插孔内部的概率，适配厨房、半开放阳台、公共走廊这类日常易积灰、偶有液体溅落的安装场景，降低接触不良、短路的潜在风险。

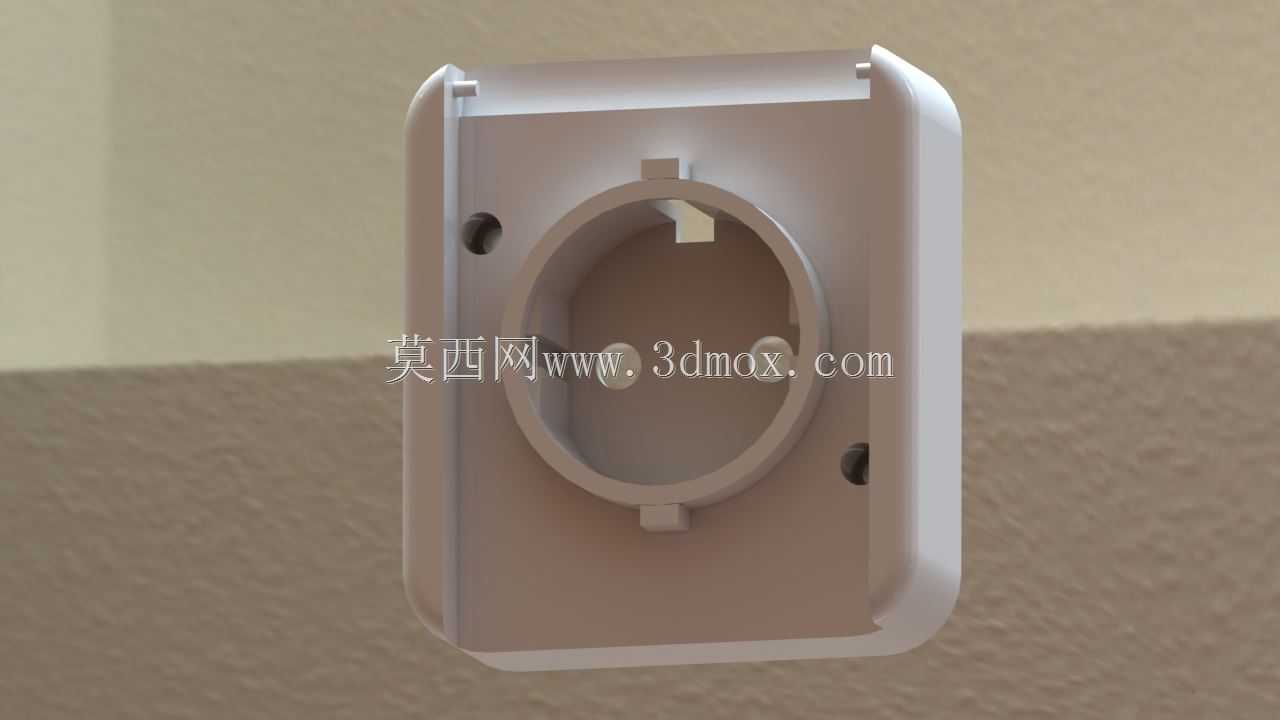

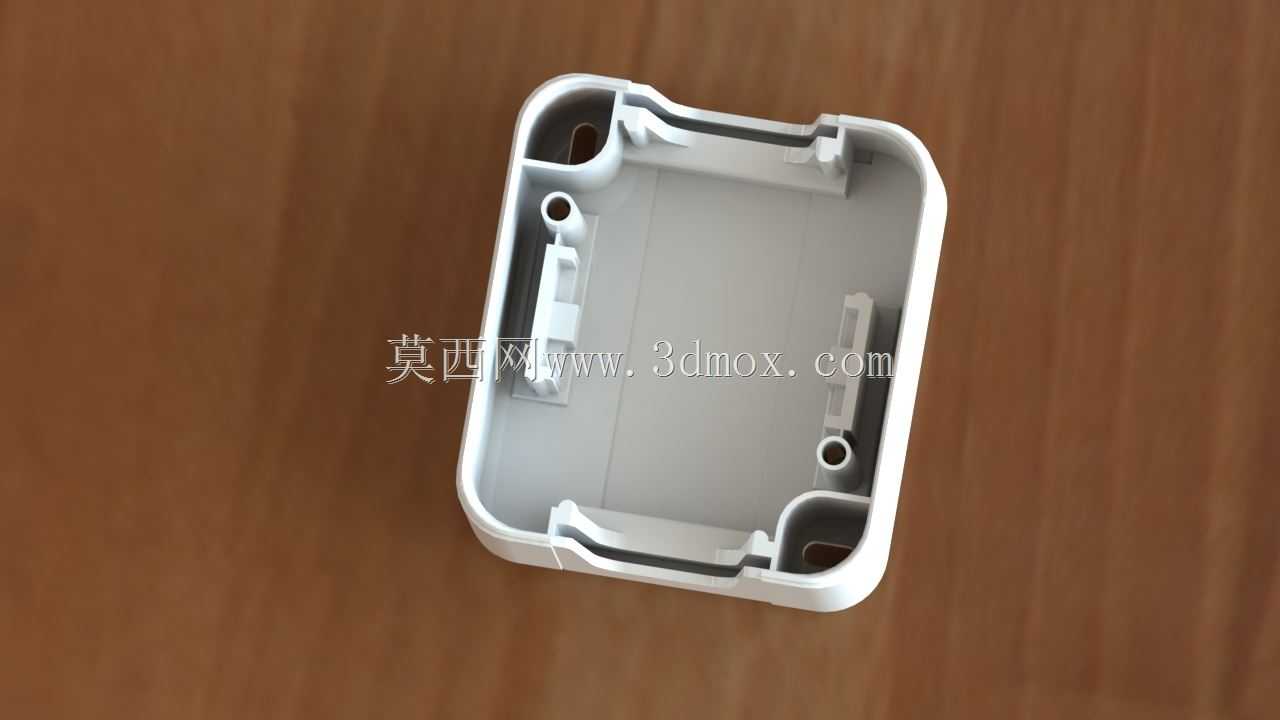

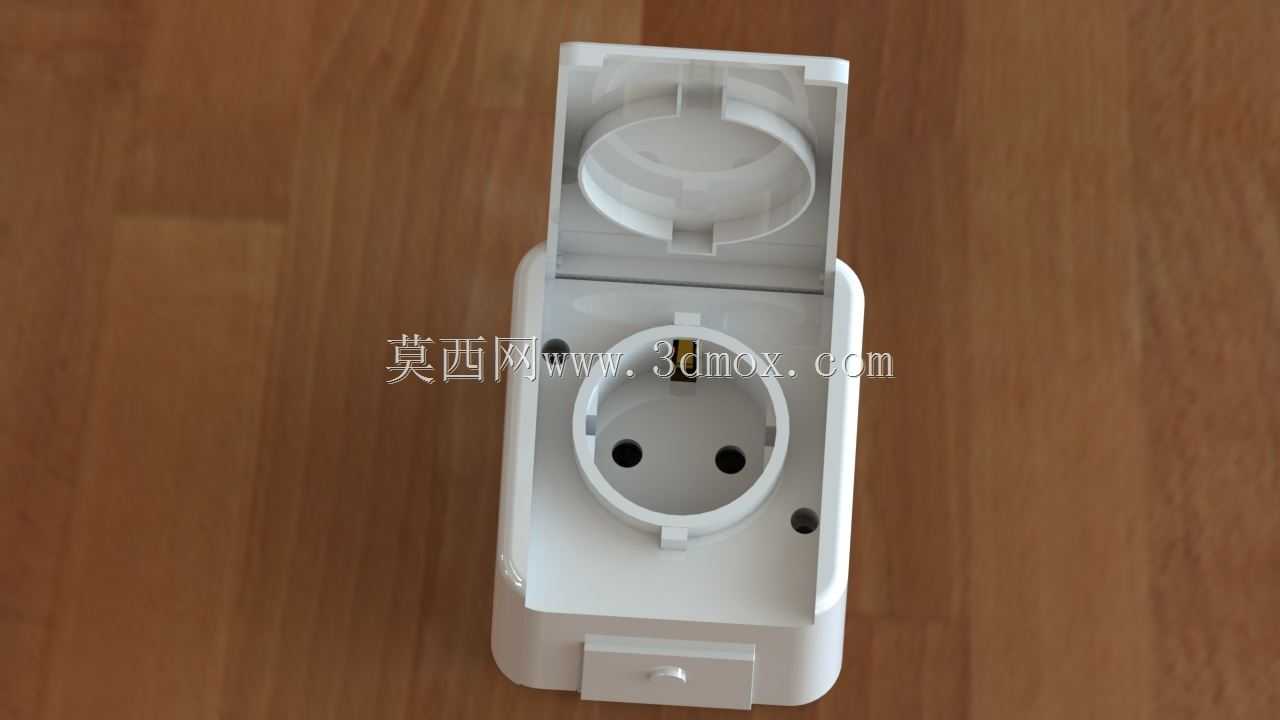

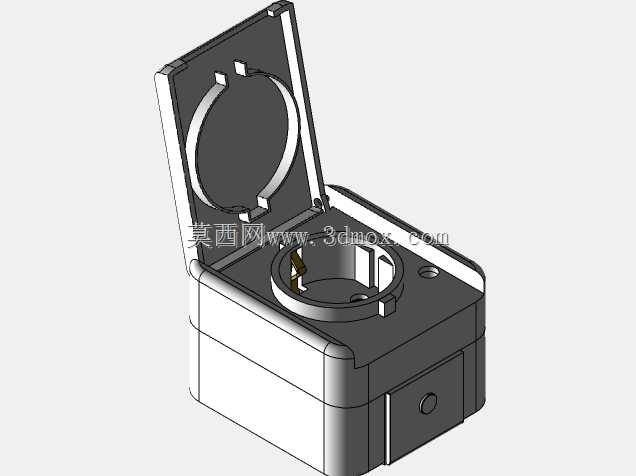

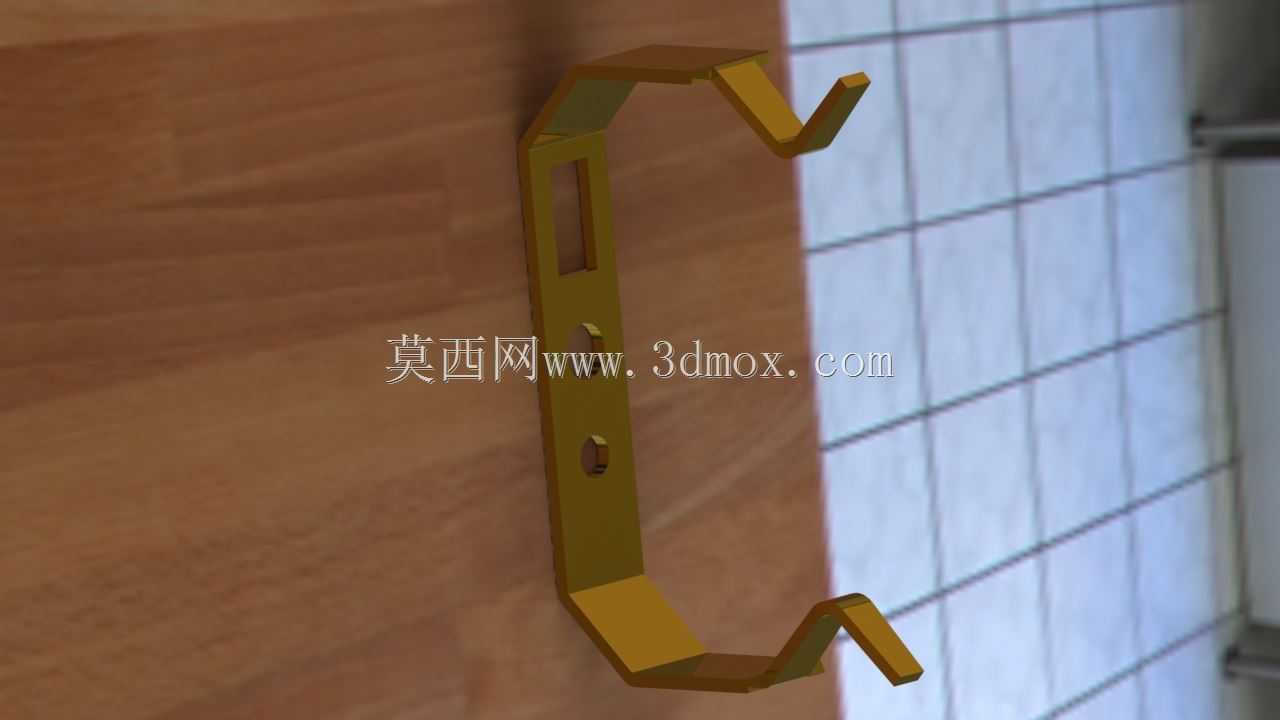

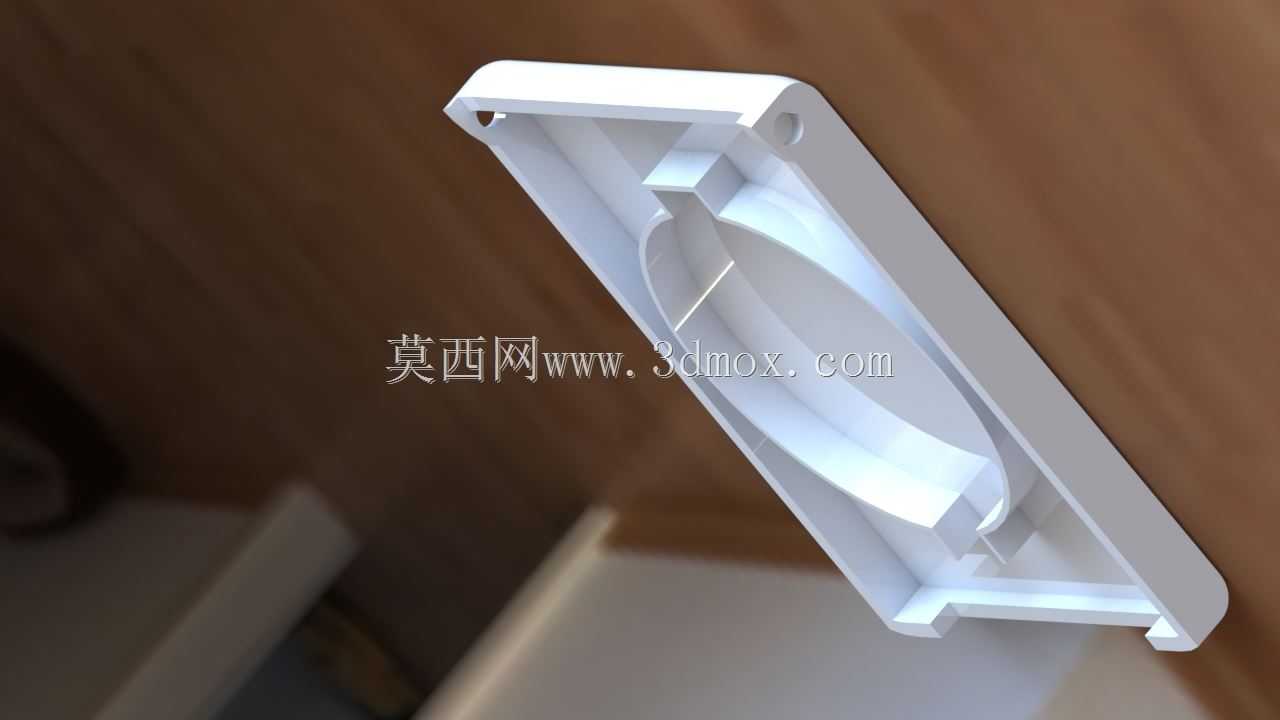

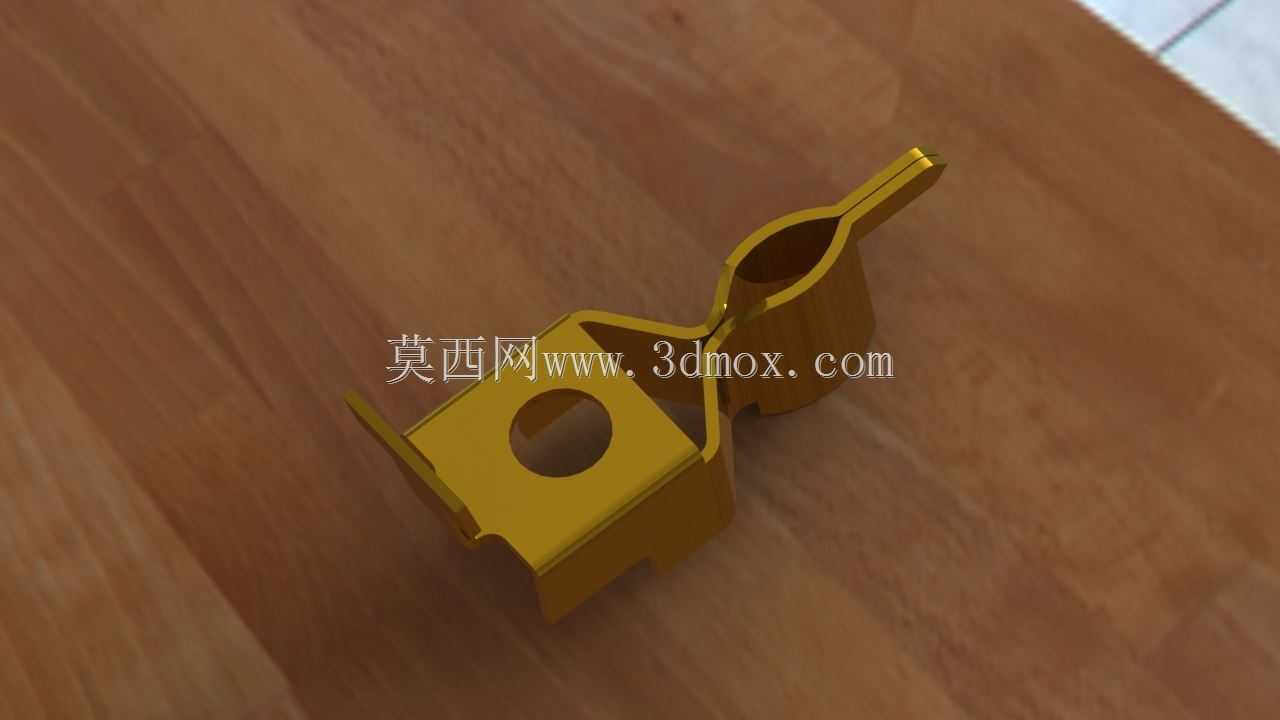

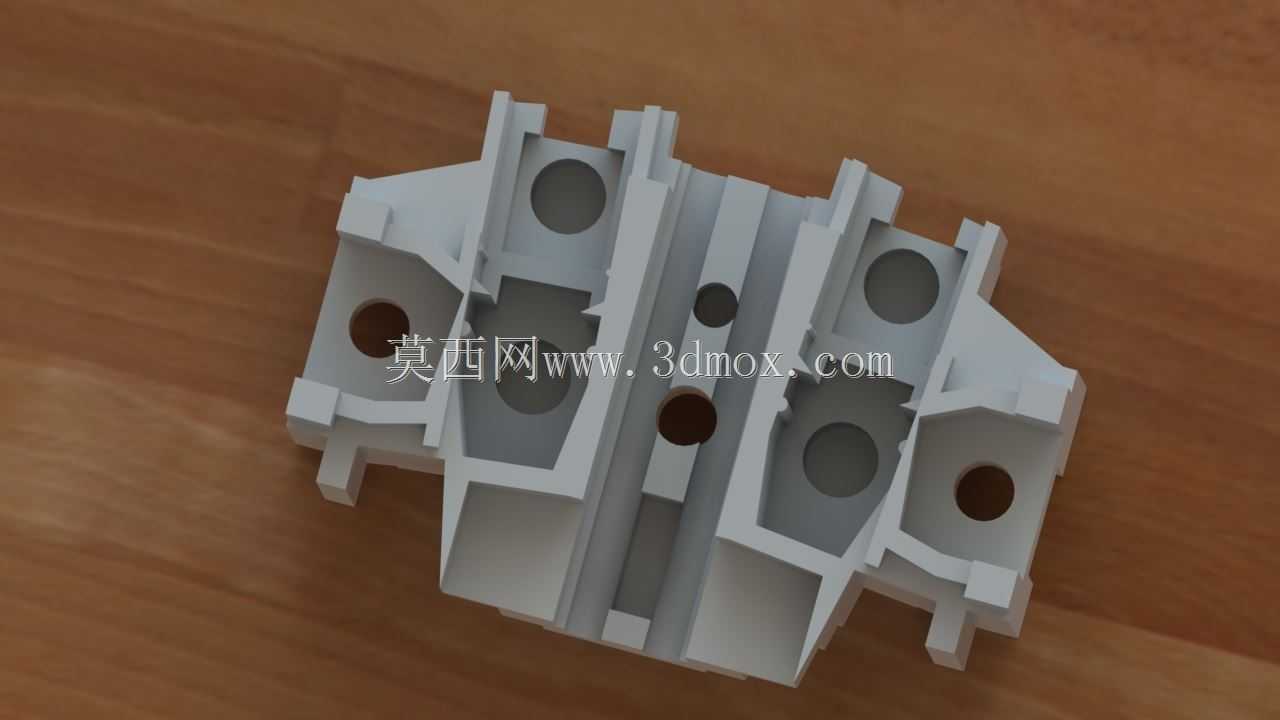

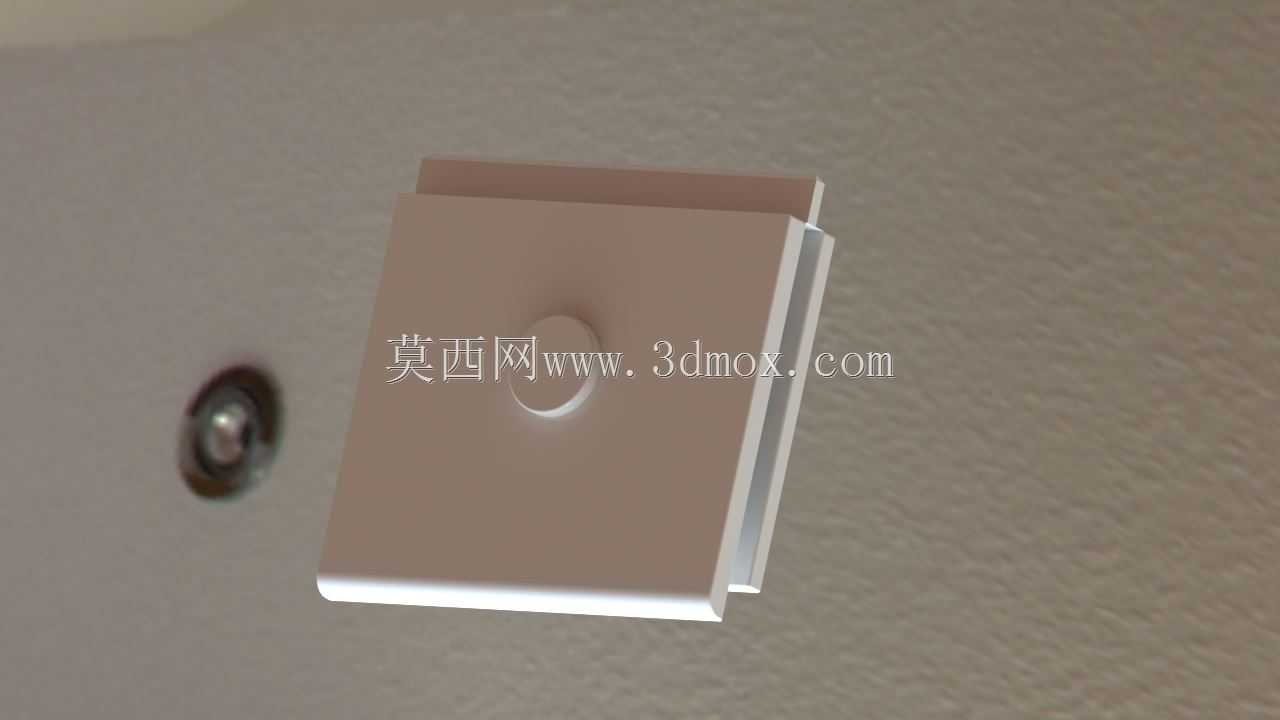

　　从结构设计逻辑来看，整体采用方正带圆角的壳体造型，底座部分为暗装适配结构，可嵌入标准86型或对应欧标暗装底盒内部，翻盖与底座通过侧边的转轴结构实现开合，转轴处预留了微小的阻尼间隙，让翻盖翻开后可维持最大开启角度不自动回落，插线使用时不会因为翻盖垂落干扰插头插接，闭合时翻盖边缘与底座上沿的贴合面做了错位止口设计，能阻挡大部分直径1mm以上的浮尘直接落入插孔，同时避免日常清扫时的水流直接冲入插孔内部。插孔区域的铜件安装位做了定位筋设计，铜件装配时可直接卡入壳体预设的卡槽内，不需要额外打胶固定，装配工序更简便，同时铜件周围的隔挡筋将火线、零线、接地极的安装区域完全分隔，避免装配或使用过程中铜件移位导致的极间短路问题。底座侧面预留了接线端子的安装腔，进线孔处做了压线结构，导线接入端子后可通过压线片压紧线皮，避免外力拉扯导线时将端子从铜件上扯脱，提升接线后的结构可靠性。

　　安装边界方面，壳体整体外轮廓尺寸适配欧标常规暗装底盒的安装孔距，底座嵌入部分的外径略小于底盒内径，安装时可在底盒内预留一定的微调空间，方便对齐墙面安装缝隙；翻盖闭合状态下整体突出墙面的高度控制在合理范围，不会因为突出过多导致日常走动时磕碰，翻盖翻开后的最大翻转角度接近110度，完全翻开后翻盖边缘不会与墙面发生干涉，插头插拔时手部有足够的操作空间。壳体的边角全部做了R3左右的圆角过渡，没有尖锐的棱角，安装在较低位置时也不会因为磕碰造成划伤。

　　在实际选型适配时，这类带防护翻盖的壁式插座不需要额外搭配防溅盒，自身的翻盖结构就能满足普通潮湿区域的基础防护需求，相比普通插座加外置防溅盒的组合，整体突出墙面的厚度更小，外观更简洁。结构建模过程中，转轴位置的配合间隙是设计重点，间隙过大会导致翻盖松动下垂，间隙过小则会出现开合卡滞的问题，建模时需要预留0.1-0.15mm的单边配合间隙，同时在转轴根部做小角度的导入倒角，方便生产装配时的卡扣对位。壳体壁厚控制在2mm左右，既满足日常使用的结构强度要求，也不会因为壁厚过大导致注塑生产时出现缩痕、翘曲的问题，表面的合模线位置设置在壳体侧面的边角处，不会出现在正面可视区域，保证安装后的外观整洁度。
